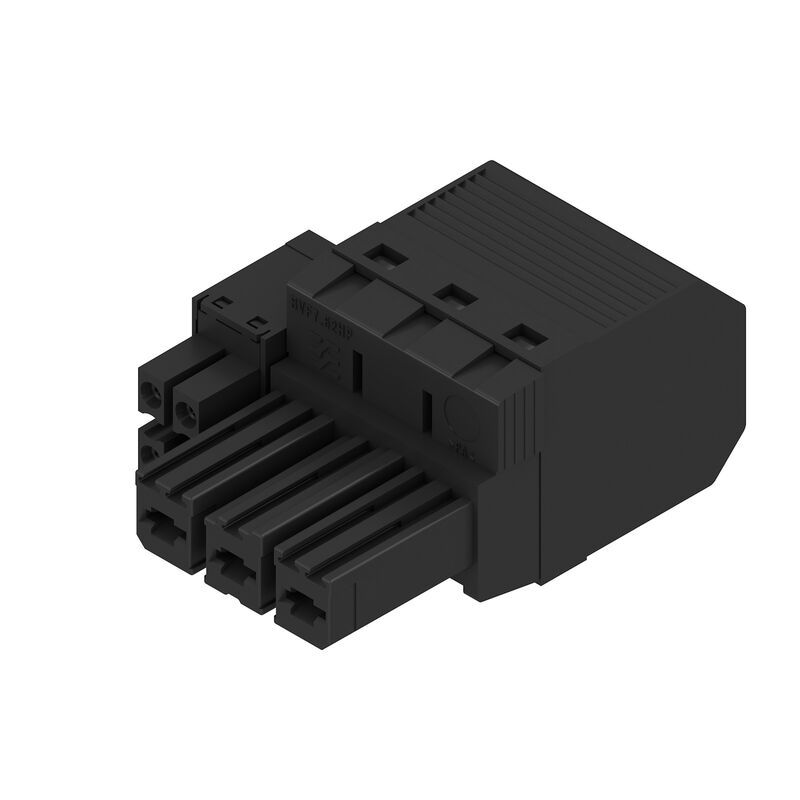

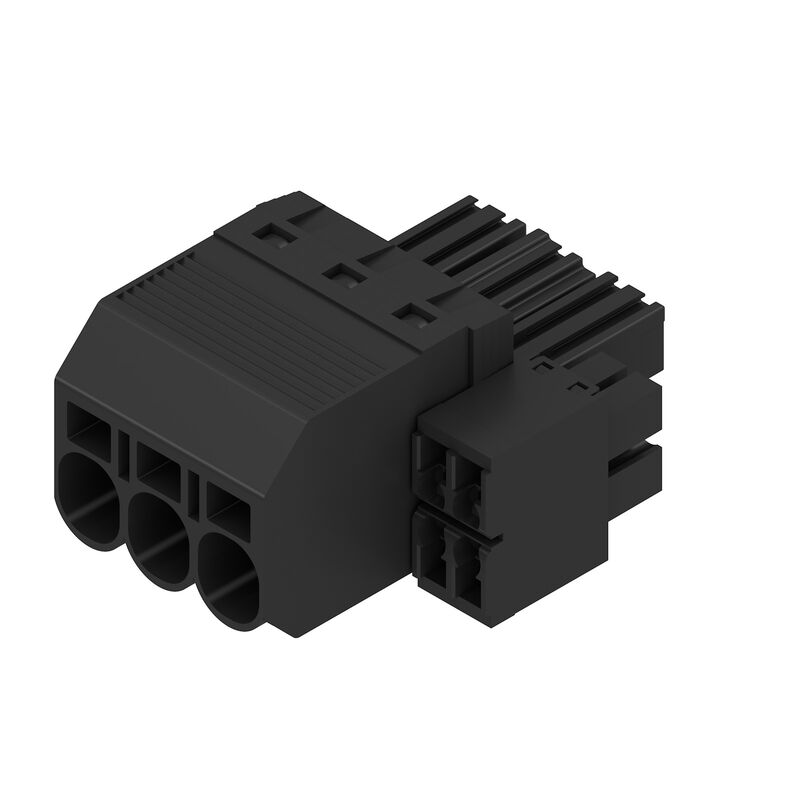

BVF 7.62HP/03/180 BCF/04R SN BK BX
Zásuvný konektor PCB plug in, zdířka, 7.62 mm, Počet pólů: 3, 180°, Připojení PUSH IN s akčním členem, Připojení PUSH IN bez akčního členu, Upínací rozsah, max. : 10 mm², Box
ID výrobku
1080490000
Vlastnosti
| Verze | Zásuvný konektor PCB plug in, zdířka, 7.62 mm, Počet pólů: 3, 180°, Připojení PUSH IN s akčním členem, Připojení PUSH IN bez akčního členu, Upínací rozsah, max. : 10 mm², Box |
| Číslo objednávky | 1080490000 |
| Typ | BVF 7.62HP/03/180 BCF/04R SN BK BX |
| GTIN (EAN) | 4032248843213 |
| Množství | 50 ks |
| Údaje výrobku |
IEC: 1000 V / 38 A / 0.5 - 10 mm² UL: 600 V / 35 A / AWG 24 - AWG 8 |
| Balení | Box |
| Čistá hmotnost | 17,728 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Power - řada BV/SV 7,62HP |
| Typ připojení | Připojení v provozu |
| Metoda připojení vodiče |
Připojení PUSH IN s akčním členem
Připojení PUSH IN bez akčního členu |
| Rozteč v mm (P) | 7,62 mm |
| Rozteč v palcích (P) | 0,3 " |
| Směr výstupu vodiče | 180° |
| Počet pólů | 3 |
| L1 v mm | 15,24 mm |
| L1 v palcích | 0,6 " |
| L2 in mm | 3,81 mm |
| L2 in inch | 0,15 " |
| Počet řad | 1 |
| Množství řady kolíků | 1 |
| Jmenovitý průřez | 6 mm² |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Bezpečné před dotykem prstů |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP 20 |
| Objemový odpor | 4,50 mΩ |
| Může být kódováno | Ano |
| Délka odizolování | 12 mm |
| Hrot šroubováku | 0,6 x 3,5 |
| Cykly zapojování | 25 |
| Zásuvná síla / pól, max. | 17 N |
| Tažná síla / pól, max. | 15 N |
| Izolační materiál | PA GF |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | II |
| Komparativní index sledování (CTI) | ≥ 500 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Struktura vrstev kontaktu konektoru | 6...8 µm Sn lesklý povrch |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 125 °C |
| Teplotní rozsah, instalace, min. | -25 °C |
| Teplotní rozsah, instalace, max. | 125 °C |
| Upínací rozsah, min. | 0,5 mm² |
| Upínací rozsah, max. | 10 mm² |
| Pevné, min. H05(07) V-U | 0,5 mm² |
| Pevné, max. H05(07) V-U | 10 mm² |
| Stočené, max. H07V-R | 10 mm² |
| Pružné, min. H05(07) V-K | 0,5 mm² |
| Pružné, max. H05(07) V-K | 10 mm² |
| dutinkou s plastovým límcem, , DIN 46228 pt 4, min. | 1,5 mm² |
| dutinkou s plastovým límcem, DIN 46228 pt 4, max. | 6 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, min. | 1,5 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, max. | 10 mm² |
| Upínatelný vodič |
|
| Referenční text |
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí. |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 38 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 38 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 34 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 34 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 800 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 8 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 8 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s se 420 A |
| Povrchová vzdálenost, min. | 12,7 mm |
| Vzdušná vzdálenost, min. | 10,4 mm |
| Institut (CSA) | CSA |
| Č. osvědčení (CSA) | 200039-1121690 |
| Jmenovité napětí (aplikační skupina B / CSA) | 600 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 600 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 600 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 33 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 33 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 5 A |
| Průřez vodiče AWG, min. | AWG 24 |
| Průřez vodiče AWG, max. | AWG 8 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 600 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 600 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 600 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 35 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 35 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 5 A |
| Průřez vodiče, AWG, min. | AWG 24 |
| Průřez vodiče, AWG, max. | AWG 8 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení | Box |
| Délka VPE | 353 mm |
| Šířka VPE | 135 mm |
| Výška VPE | 61 mm |
| Rozteč v mm (signál) | 3.81 mm |
| Rozteč v palcích (signál) | 0.15 inch |
| Počet pólů (signál) | 4 |
| L2 in mm | 3,81 mm |
| L2 in inch | 0,15 " |
| Počet řad (signál) | 2 |
| Materiál kontaktů (signál) | CuMg |
| Povrch kontaktů (signál) | pocínované |
| Struktura vrstev kontaktu konektoru (signál) | 1-3 µ Ni / 4-8 µ Sn |
| Jmenovité napětí pro přepětí třídy / stupně znečištění II/2 (signál) | 400 V |
| Jmenovité napětí pro přepětí třídy / stupně znečištění III/2 (signál) | 320 V |
| Jmenovité napětí pro přepětí třídy / stupně znečištění III/3 (signál) | 200 V |
| Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění II/2 (signál) | 4 kV |
| Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/2 (signál) | 4 kV |
| Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/3 (signál) | 4 kV |
| Krátkodobý odpor proti zkratovému proudu (signál) | 3 x 1 s s 80 A |
| Jmenovité napětí (aplikační skupina B / CSA) (Signál) | 300 V |
| Jmenovité napětí (aplikační skupina C / CSA) (Signál) | 50 V |
| Jmenovité napětí (aplikační skupina D / CSA) (Signál) | 300 V |
| Jmenovitý proud (aplikační skupina B / CSA) (Signál) | 9 A |
| Jmenovitý proud (aplikační skupina C / CSA) (Signál) | 9 A |
| Jmenovitý proud (aplikační skupina D / CSA) (Signál) | 9 A |
| Průřez kabelových propojení AWG (signál) | AWG 24...AWG 16 |
| Jmenovité napětí (aplikační skupina B / UL 1059) (Signál) | 300 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) (Signál) | 50 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) (Signál) | 300 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) (Signál) | 5 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) (Signál) | 5 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) (Signál) | 5 A |
| Průřez konektoru (signál) | AWG 26...AWG 16 |
| Rozsah sevření, jmenovité připojení (napájení) | 0.5...10 mm² |
| Rozsah sevření, jmenovité připojení (signál) | 0.2...1.5 mm² |
| Průřez konektoru (napájení) | AWG 24...AWG 8 |
| Průřez konektoru AWG (signál) | AWG 26...AWG 16 |
| pevný, H05(07) V-U (napájení) | 0.5...10 mm² |
| pevný, H05(07) V-U (signál) | 0.14...1.5 mm² |
| flexibilní, H05(07) V-K (napájení) | 0.5...6 mm² |
| flexibilní, H05(07) V-K (signál) | 0.14...1.5 mm² |
| s kabelovou koncovkou s objímkou (napájení) | 0.5...6 mm² |
| s kabelovou koncovkou s objímkou, DIN 46 228/4 (signál) | 0.25...1.5 mm² |
| s kabelovou koncovkou s objímkou, podle normy DIN 46 228/1 (napájení) | 0.5...6 mm² |
| s kabelovou koncovkou s objímkou, podle normy DIN 46 228/1 (signál) | 0.25...1.5 mm² |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Obrázek produktu-04 | [MAM_Cumulus:43298](null) |
| Název ilustrace 04 | Dimensional drawing |
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60313) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1080490000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1080490000) |
| Oznámení o změně produktu |
[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007)
[20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) |
| Uživatelská dokumentace |
[Operating Instruction BVF](https://mdcop.weidmueller.com/mediadelivery/asset/900_58185)
[Operating Instruction BVF hybrid](https://mdcop.weidmueller.com/mediadelivery/asset/900_73885) [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78401) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
| ECLASS 14.0 | 27-46-03-02 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
