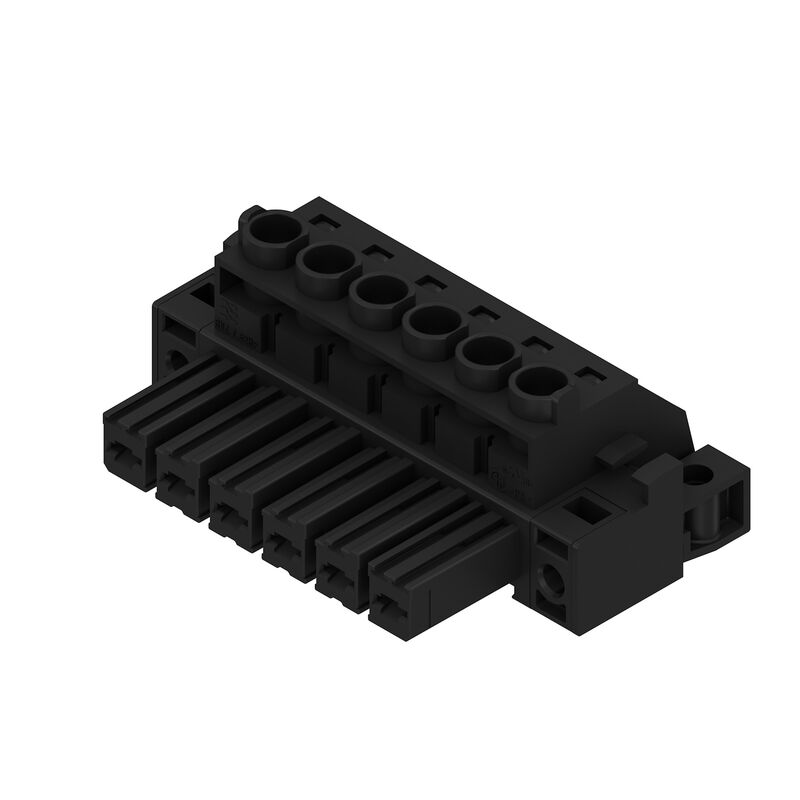

BVZ 7.62HP/06/180SFC SN BK BX
Produktillustration

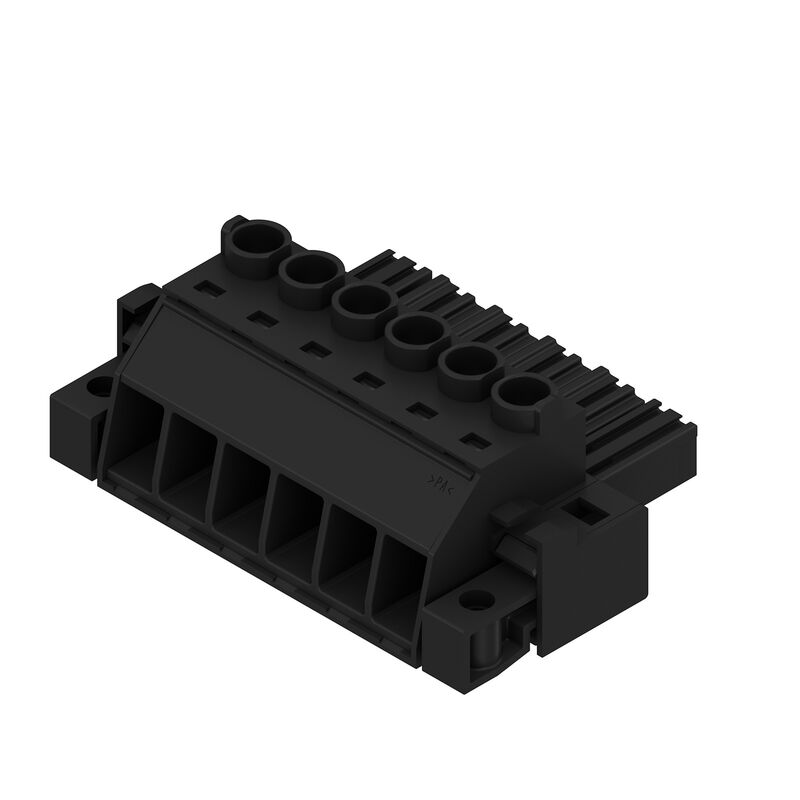

BVZ 7.62HP/06/180SFC SN BK BX
Produktillustration
BVZ 7.62HP/06/180SFC SN BK BX
Dimensional drawing
BVZ 7.62HP/06/180SFC SN BK BX
Graph
BVZ 7.62HP/06/180SFC SN BK BX
Graph

BVZ 7.62HP/06/180SFC SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 6, 180°, Klämbygelanslutning, Anslutningsområde, max. : 10 mm², Box

Produkt-ID 1929780000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 4 Motdelar 1 Använda produkter 15
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 6, 180°, Klämbygelanslutning, Anslutningsområde, max. : 10 mm², Box
Art.nr.
1929780000
Typ
BVZ 7.62HP/06/180SFC SN BK BX
GTIN (EAN)
4032248579556
Förp.
50 items
Produktparametrar
IEC: 1000 V / 57 A / 0.2 - 10 mm²
UL: 600 V / 40.5 A / AWG 24 - AWG 8
Förpackning
Box

Mått och vikter

Djup
42,1 mm
Byggdjup (tum)
1,657 inch
Höjd
23,1 mm
Bygghöjd (tum)
0,909 inch
Bredd
60,96 mm
Byggbredd (tum)
2,4 inch
Nettovikt
35,76 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Product family
OMNIMATE Power – serie BV/SV 7.62HP
Type of connection
Fältanslutning
Ledaranslutningsteknik
Klämbygelanslutning
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Ledarutgångsriktning
180°
Número de polos
6
L1 in mm
38,1 mm
L1 in inches
1,5 "
Número de series
1
Número de filas de polos
1
Sección nominal
6 mm²
Touch-safe protection acc. to DIN VDE 57 106
fingersäker
Protection au toucher selon DIN VDE 0470
IP 20
Degré de protection
IP20
Resistenza di passaggio
4,50 mΩ
Koderbar
Ja
Avisoleringslängd
12 mm
Åtdragningsmoment för skruvfläns, min.
0,2 Nm
Åtdragningsmoment för skruvfläns, max.
0,3 Nm
Åtdragningsmoment, min.
0,5 Nm
Åtdragningsmoment, max.
0,6 Nm
Klämskruv
M 3
Skruvmejselklinga
0,6 x 3,5
Stickcykler
25
Max. instickskraft/pol
16,5 N
Max. dragkraft/pol
11 N

Materialdata

Isoleringsmaterial
PA GF
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 500
Brännbarhetsklass enligt UL 94
V-0
Kontaktgrundmaterial
Kopparlegering
Kontaktmaterial
Kopparlegering
Kontaktyta
förtennad
Skiktstruktur för stiftkontakten
6...8 µm Sn glansig
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
125 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,2 mm²
Anslutningsområde, max.
10 mm²
Ledardiameter, AWG, min.
AWG 24
Ledardiameter, AWG, max
AWG 8
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
6 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
10 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
med ändhylsa med krage DIN 46 228/4, max.
6 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,5 mm²
med ändhylsa enligt DIN 46 228/1, max.
6 mm²
Passtift enligt EN 60999 a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      1076980000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9025930000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9019140000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9004060000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9025910000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019170000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0186100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      4 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0244100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019200000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      6 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      0533500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0191900000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
57 A
Märkström, max. antal poler (Tu=20°C)
54 A
Märkström, min. antal poler (Tu=40°C)
51 A
Märkström, max. antal poler (Tu=40°C)
41 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
1 000 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
800 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
8 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
8 kV
Korttidströmhållfasthet
3 x 1s mit 420 A
Krypsträcka, min.
13,8 mm
Luftsträcka, min.
10,2 mm

Märkdata enligt CSA

협회(CSA)
CSA
Certificate No. (CSA)
200039-1534443
Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Märkspänning (användargrupp D / CSA)
600 V
Märkström (användargrupp B / CSA)
40,5 A
Märkström (användargrupp C / CSA)
40,5 A
Märkström (användargrupp D / CSA)
5 A
Ledardiameter AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 8
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Instituto (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Märkspänning (användargrupp F / UL 1059)
1 000 V
Rated current (Use group B / UL 1059)
40,5 A
Rated current (Use group C / UL 1059)
40,5 A
Courant nominal (groupe d'utilisation D / UL 1059)
5 A
Névleges áram (F felhasználási csoport / UL 1059)
40,5 A
Sezione di collegamento cavo AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 8
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

패키징
Box
VPE length
336 mm
VPE width
150 mm
VPE 높이
88 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, typmärkning, raster, typ av material
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN IEC 512 del 7 avsnitt 5 / 05.94
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
  • Test:
    180° vridning utan kodningselement
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
    • Typ av ledare och för ledararea:
      massiv 6 mm²
    • Typ av ledare och för ledararea:
      flertrådig 6 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
    • Typ av ledare och för ledararea:
      AWG 10/1
    • Typ av ledare och för ledararea:
      AWG 10/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    1,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 6 mm²
    • Typ av ledare och för ledararea:
      flertrådig 6 mm²
    • Typ av ledare och för ledararea:
      AWG 10/1
    • Typ av ledare och för ledararea:
      AWG 10/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    ≥80 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 6 mm²
    • Typ av ledare och för ledararea:
      flertrådig 6 mm²
    • Typ av ledare och för ledararea:
      AWG 10/1
    • Typ av ledare och för ledararea:
      AWG 10/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
