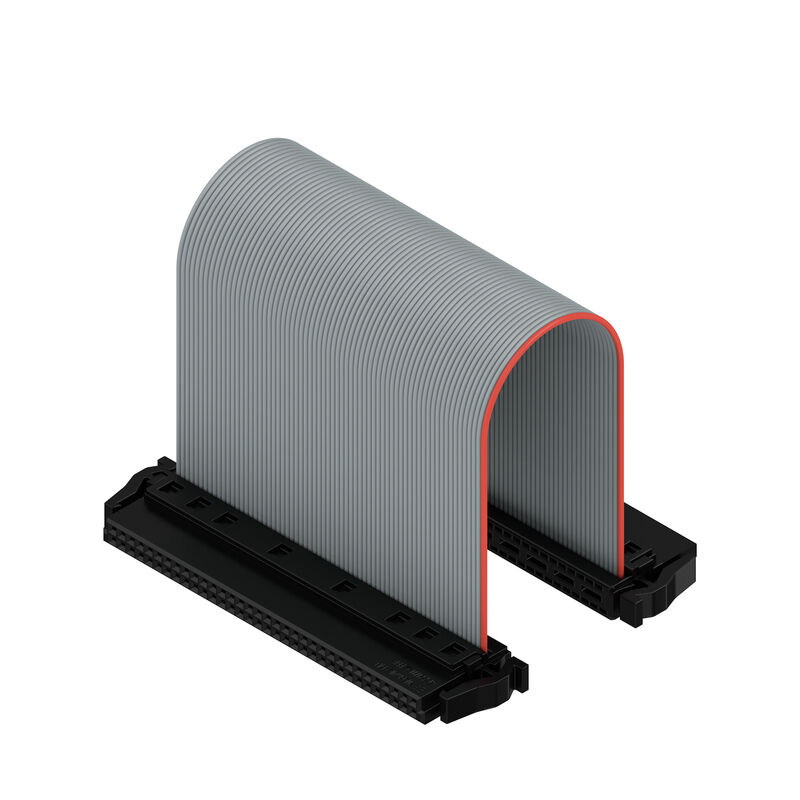

Obrázek výrobku
FC10 PN/68A S1 B BX

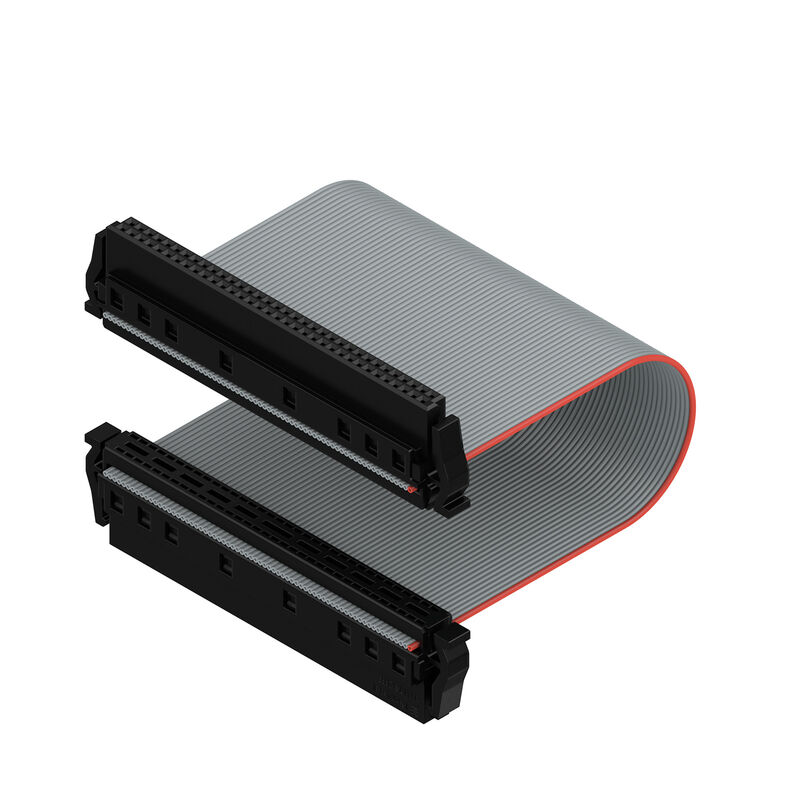

Obrázek výrobku
FC10 PN/68A S1 B BX
FC10 PN/68A S1 B BX
FC10 PN/68A S1 B BX

FC10 PN/68A S1 B BX

Zásuvný konektor PCB plug in, zdířka, Rozteč v mm (P): 1.27 mm, Počet pólů: 68, Box

ID výrobku 2827300000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 27
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Balení Důležitá poznámka Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, Rozteč v mm (P): 1.27 mm, Počet pólů: 68, Box
Číslo objednávky
2827300000
Typ
FC10 PN/68A S1 B BX
GTIN (EAN)
4064675363903
Množství
10 ks
Údaje výrobku
IEC: / 1.9 A
UL:
Balení
Box

Rozměry a hmotnosti

Length
12,2 mm
Délka (v palcích)
0,48 inch
Čistá hmotnost
14,4 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Systémové parametry

Termékcsalád
Signál OMNIMATE – mezi deskami
Csatlakozás típusa
Připojení s odstraněním izolace (IDC)
Wire connection method
IDC svorka
Délka kabelu
100 mm
Raster w mm (P)
1,27 mm
Rozteč v palcích (P)
0,05 "
Směr výstupu vodiče
90°/270°
Počet pólů
68
Sorok száma
2
Množství řady kolíků
2
Stupeň krytí
IP20
Objemový odpor
<25 mΩ
Cykly zapojování
500
Zásuvná síla / pól, max.
0,6 N
Tažná síla / pól, max.
0,6 N

Údaje o materiálu

Izolační materiál
LCP
Barevný
Šedá
Barevný graf (podobné)
RAL 7035
Odpor izolace
≥ 20 MΩ
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Slitina mědi
Materiál kontaktu
Slitina
Povrch kontaktu
Ni/Au
Struktura vrstev kontaktu konektoru
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-20 °C
Provozní teplota, max.
105 °C

Vodiče vhodné k připojení

Průřez propojení AWG, min.
AWG 30/1, 30/7
Průřez propojení AWG, max.
AWG 30/1, 30/7

Jmenovité údaje podle IEC

Jmenovitý proud, min. počet pólů (Tu=20 °C)
1,9 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
1,65 A
Povrchová vzdálenost, min.
0,4 mm
Vzdušná vzdálenost, min.
0,4 mm

Balení

Imballaggio
Box
Lunghezza VPE
139 mm
VPE 폭
65 mm
Wysokość VPE
54 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
