FFH9 S1/80V F1 B RL

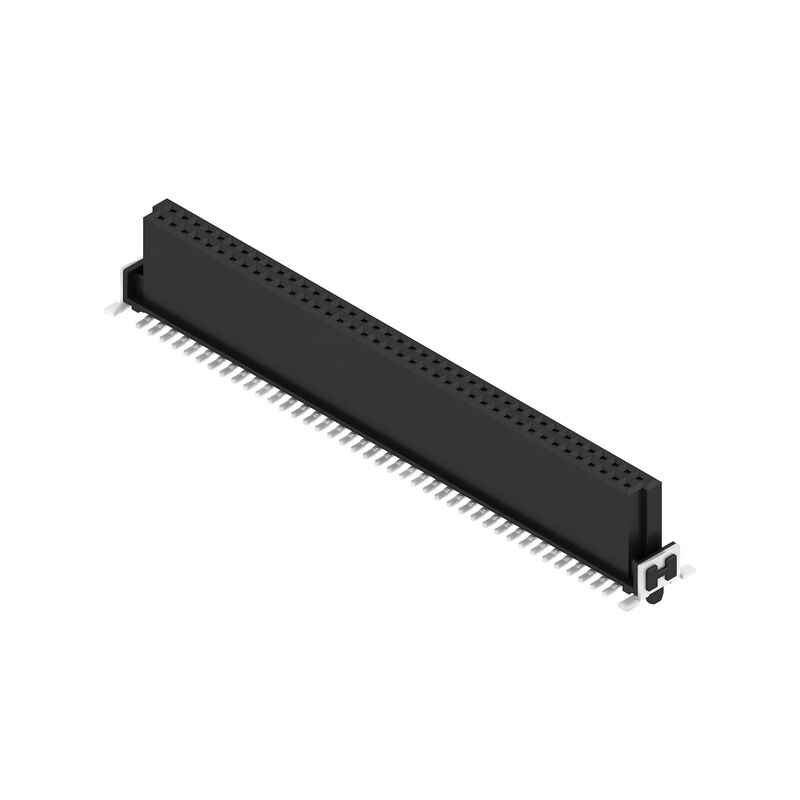

Illustrazione del prodotto
FFH9 S1/80V F1 B RL
Illustrazione del prodotto
FFH9 S1/80V F1 B RL
Dimensional drawing
FFH9 S1/80V F1 B RL
Disegno dettagliato
FFH9 S1/80V F1 B RL
Curva di carico
FFH9 S1/80V F1 B RL

FFH9 S1/80V F1 B RL

Connettore per circuito stampato, Connettore femmina, Collegamento a saldare SMD, Passo in mm (P): 1.27 mm, Numero di poli: 80, 180°, Tape

N. articolo 2747420000
Download foglio dati Supporto ingegneristico Download dei prodotti
Controparti 3 Prodotti correlati 9
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Dati di dimensionamento secondo IEC Dati di dimensionamento in base a UL 1977 Imballaggio Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E92202

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore femmina, Collegamento a saldare SMD, Passo in mm (P): 1.27 mm, Numero di poli: 80, 180°, Tape
N. d’ordine
2747420000
Tipo
FFH9 S1/80V F1 B RL
GTIN (EAN)
4064675000884
CPZ
280  Pezzo
Parametri prodotto
IEC: / 2.8 A
UL: 150 V
Imballaggio
Tape

Dimensioni e pesi

Profondità
7,8  mm
Profondità (pollici)
0,307  inch
Posizione verticale
9,9  mm
Altezza (pollici)
0,39  inch
Larghezza
55,88  mm
Larghezza (pollici)
2,2  inch
Peso netto
8,65  g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Specifiche di sistema

Velocità di trasmissione
3.125 Gbit/s
Famiglia prodotti
OMNIMATE Signal - Board-to-Board
Tipo di collegamento
Collegamento al circuito stampato
Montaggio su circuito stampato
Collegamento a saldare SMD
Passo in mm (P)
1,27  mm
Passo in pollici (P)
0,05  "
Angolo di uscita
180°
Numero di poli
80
Numero di codoli a saldare per polo
1
Complanarità:
0,1  mm
quantità di file
1
Numero di serie di poli
2
Grado di protezione
IP20
Resistenza di passaggio
<25 mΩ
Cicli di inserimento
500
Forza di innesto/polo, max.
0,6  N
Forza d'estrazione/polo, max.
0,6  N

Dati del materiale

Materiale isolante
LCP
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Resistenza d'isolamento
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale base dei contatti
Lega di rame
Materiale dei contatti
Lega in rame
Superficie dei contatti
Oro su nichel
Struttura a strati del connettore maschio
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Temperatura di magazzinaggio, min.
-40  °C
Temperatura di magazzinaggio, max.
70  °C
Temperatura d'esercizio , min.
-55  °C
Temperatura d'esercizio , max.
125  °C

Dati di dimensionamento secondo IEC

Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
2,8  A
Distanza in aria, min.
0,4  mm
Distanza superficiale, min.
0,4  mm

Dati di dimensionamento in base a UL 1977

Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.
Tensione nominale (UL 1977) (obsoleto)
150 V

Imballaggio

Imballaggio
Tape
Lunghezza VPE
350  mm
Larghezza VPE
340  mm
Altezza VPE
135  mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.

Classificazioni

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
