Vlastnosti
| Verze | HDC pouzdra, Velikost: 6, Stupeň krytí: IP 65 (v zapojeném stavu), Přepážkový kryt, Boční uzamykací svorka na dolní straně, Standardně |
| Číslo objednávky | 2488590000 |
| Typ | HDC 16B ABU N |
| GTIN (EAN) | 4050118541526 |
| Množství | 1 ks |
| Výška | 29 mm |
| Výška (v palcích) | 1,142 inch |
| Šířka | 57 mm |
| Šířka (v palcích) | 2,244 inch |

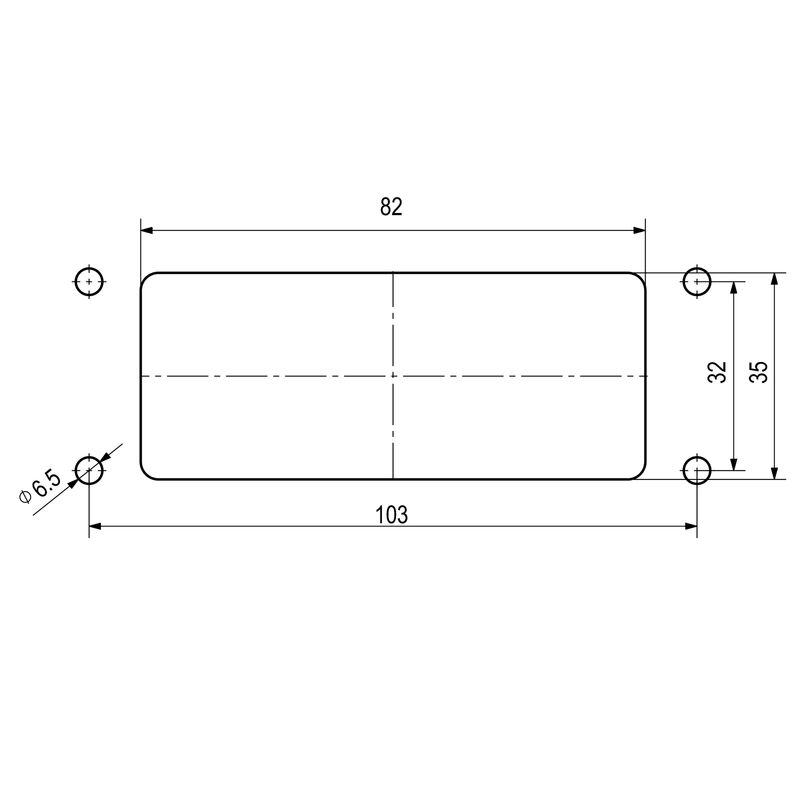

| Rozměr při montáži – výška | 32 mm |
| Rozměr při montáži – šířka | 103 mm |
| Čistá hmotnost | 122 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Chemická odolnost |
|
| Výška pouzdra B | 29 mm |
| EMC kryty | Ne |
| Hlavní materiál krytu | tlakově litý hliník |
| Materiál zajišťovacího prvku |
Polyamid
Nerezavějící ocel |
| Provedení povrchu | Práškové lakování |
| Stupeň krytí | IP 65 (v zapojeném stavu) |
| Barva (RAL) | RAL 7035 |
| BG | 6 |
| Design | Standardně |
| Design pouzdra | Přepážkový kryt |
| Design zajišťovacího systému | Boční uzamykací svorka na dolní straně |
| Horní část/dolní část/víčko | dolní část |
| Typ | Bulkhead (průchodka) |
| Těsnění | NBR |
| Velikost | 6 |
| Verze svorky | Boční uzamykací svorka |
| Vhodné pro systém ModuPlug® | Ano |
| Informace o produktu | Při montáži skříní se ujistěte, že je ploché těsnění správně usazeno. |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72764) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2488590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2488590000) |
| Oznámení o změně produktu |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |

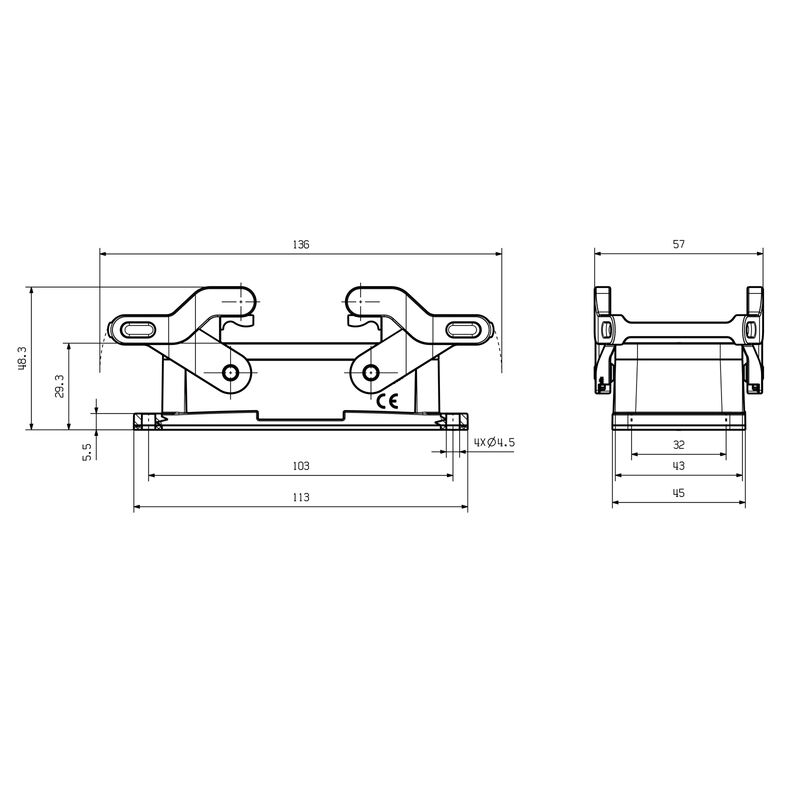

| Technická dokumentace | [Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_45061) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E92202 |
