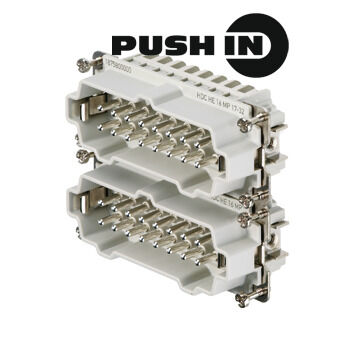

HDC HE 16 MP 17-32
HDC HE 16 MP 17-32
HDC HE 16 MP 17-32

HDC HE 16 MP 17-32

wkład HDC, Złącze męskie, 500 V, 16 A, Liczba biegunów: 16, PUSH IN, Rozmiar instalacji: 6

Nr. produktu 1875800000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego wymiary Dane ogólne Dane przyłączeniowe PE wersja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Ogólne dane zamówieniowe

Wersja
wkład HDC, Złącze męskie, 500 V, 16 A, Liczba biegunów: 16, PUSH IN, Rozmiar instalacji: 6
Nr zam.
1875800000
Typ
HDC HE 16 MP 17-32
GTIN (EAN)
4032248466061
Ilość
1 szt.

Wymiary i masa

Głębokość
84,5 mm
Głębokość (cale)
3,327 inch
Wysokość
34,3 mm
Wysokość (cale)
1,35 inch
Szerokość
34 mm
Szerokość (cale)
1,339 inch
Masa netto
68,64 g

Temperatury

Temperatura graniczna
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Odporność chemiczna
  • Substancja:
    Aceton
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Amoniak, wodnisty
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Benzyna
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Benzen
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej napędowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Kwas octowy, stężony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorotlenek potasu
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Metanol
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Olej silnikowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Ług rozcieńczony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorofluorowęglowodory
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Zastosowanie na zewnątrz
  • Odporność chemiczna:
    Warunkowo odporny

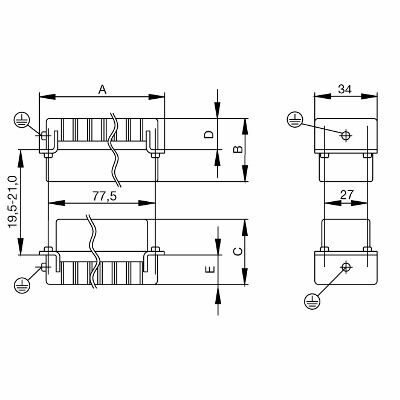

wymiary

długość cokołu
84,5 mm
Szerokość
34 mm
wysokość wtyku
34,3 mm

Dane ogólne

BG
6
Color
beżowy
Coppia di serraggio, min. collegamento PE
1,2 Nm
Grado inflamabilidad según UL 94
V-0
Grupo de materiales aislantes
IIIa
Liczba zestyków sygnałowych
0
Liczba zestyków zasilania
16
Materiale di base
stop miedzi
Materiales aislantes
PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma)
Número de polos
16
Par de apriete, máx. PE en un lado
1,5 Nm
Plugging cycles, gold
≥ 500
Plugging cycles, silver
≥ 500
Produkt o niskiej dymotwórczości wg DIN EN 45545-2
Tak
Prąd pomiarowy (DIN EN 61984)
16 A
Prąd znamionowy (cUR)
  • Przekrój poprzeczny połączenia AWG:
    AWG 12
  • Prąd znamionowy:
    19 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 14
  • Prąd znamionowy:
    16 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 16
  • Prąd znamionowy:
    12,5 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    9,8 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 20
  • Prąd znamionowy:
    8 A
Prąd znamionowy (UR)
  • Przekrój poprzeczny połączenia AWG:
    AWG 12
  • Prąd znamionowy:
    20 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 14
  • Prąd znamionowy:
    15 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 16
  • Prąd znamionowy:
    10 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    7 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 20
  • Prąd znamionowy:
    5 A
Rated voltage (DIN EN 61984)
500 V
Rated voltage according to UL/CSA
600 V AC/DC
Resistencia de paso
≤2 mΩ
Resistencia del aislamiento
1010 Ω
Superficie
Argent passivé
Szennyezés súlyossága
3
Tamaño de instalación
6
Tipo de conexión
PUSH IN
Type
Male
Udarowe napięcie pomiarowe (DIN EN 61984)
6 kV
시리즈
HE

Dane przyłączeniowe PE

Długość odizolowania, przyłącze PE
10 mm
moment dokręcający maks. złącze PE
1,5 Nm
moment dokręcający min. złącze PE
1,2 Nm
Przekrój pomiarowy
4 mm²
przekrój przewodu AWG (PE), maks.
AWG 12
przekrój przewodu AWG (PE), min.
AWG 20
Rodzaj przyłącza PE
Screw connection
rozmiar końcówki rowek (złącze PE)
SD 0,8 x 4,0
Śruba mocująca
M 4

wersja

BG
6
Długość usunięcia izolacji przyłącza pomiarowego
10 mm
Materiał podstawowy
stop miedzi
Powierzchnia
srebro chromianowane
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
2,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, maks.
2,5 mm²
Przekrój przyłącza przewodu, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5 mm²
Rezystancja skrośna
≤2 mΩ
Rodzaj przyłącza
PUSH IN
Rozmiar instalacji
6
rozmiar końcówki rowek (złącze śrubowe)
SD 0.5 x 3.0

Klasyfikacje

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
