Vlastnosti
| Verze | HDC pouzdra, Velikost: 8, Stupeň krytí: IP68, IP69K, IP 68 (v zapojeném stavu), Kryt, Připojení s upínacím třmenem, Standardně |
| Číslo objednávky | 1253580000 |

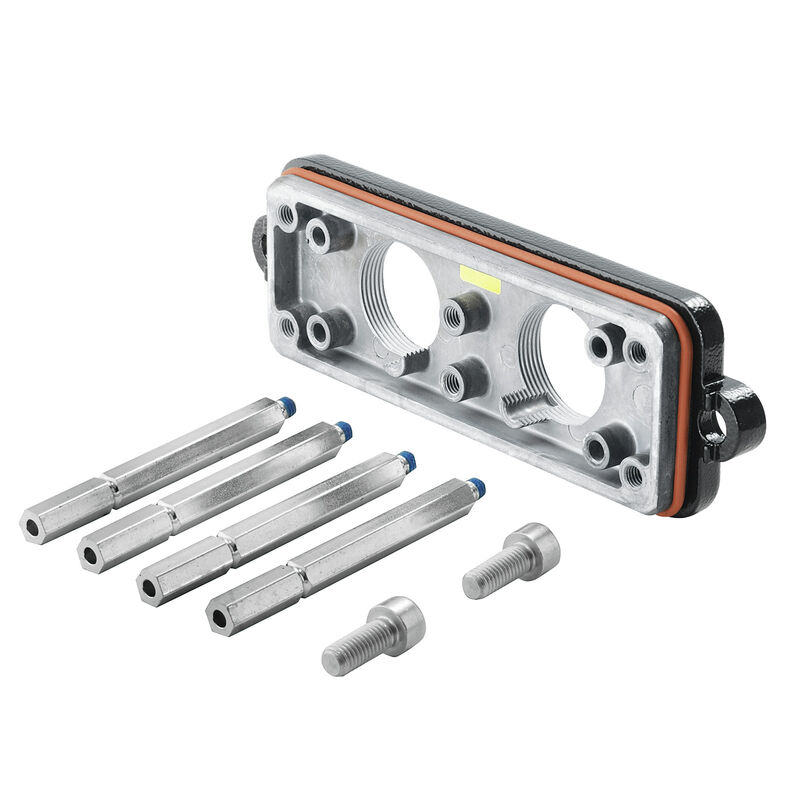

| Typ | HDC IP68 24B MD 2M42 |
| GTIN (EAN) | 4050118046007 |
| Množství | 1 ks |
| Hloubka | 181 mm |
| Hloubka (v palcích) | 7,126 inch |
| Výška | 19 mm |
| Výška (v palcích) | 0,748 inch |
| Šířka | 57 mm |
| Šířka (v palcích) | 2,244 inch |
| Rozměr při montáži – šířka | 164 mm |
| Čistá hmotnost | 120 g |
| Mezní teplota | -50 °C ... 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Chemická odolnost |
|
| Barevný |
černá
černá (podobná odstínu RAL 9005) |
| BG | 8 |
| Design pouzdra | Kryt |
| Provedení povrchu | Práškové lakování |
| Typ | Kryt |
| Velikost | 8 |
| Řada | HighPower |
| Stupeň krytí |
IP68
IP69K IP 68 (v zapojeném stavu) |
| EMC kryty | Ano |
| Hlavní materiál krytu | tlakově litý hliník |
| Materiál zajišťovacího prvku | Nerezavějící ocel, odolávající rzi |
| Provedení povrchu | Práškové lakování |
| Stupeň krytí |
IP68
IP69K IP 68 (v zapojeném stavu) |
| Utahovací moment | 11 Nm |
| Řada | HighPower |
| Barva (RAL) |
RAL 9011
RAL 9005 |
| BG | 8 |
| Design | Standardně |
| Design pouzdra | Kryt |
| Design zajišťovacího systému | Připojení s upínacím třmenem |
| Horní část/dolní část/víčko | Kryt |
| Kabelový vstup | se závitem |
| Počet kabelových vstupů nahoře | 2 |
| Počet kabelových vstupů ze strany | 0 |
| Typ | Kryt |
| Těsnění | Silikonová pryž |
| Utahovací moment | 11 Nm |
| Velikost | 8 |
| Verze svorky | Připojení s upínacím třmenem |
| Informace o produktu | V závislosti na zamýšleném provozu mohou interně generovaná napětí překrývat pracovní napětí a obsahovat odpovídající špičky. Je nutné zajistit, aby tato špičková napětí nepřekročila jmenovité napětí. V případě aplikací mimo tuto specifikaci nás prosím kontaktujte. |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102269) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1253580000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1253580000) |
| Uživatelská dokumentace | [BPZ_HDC_Gehaeuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_313927) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Shoda |
