Vlastnosti

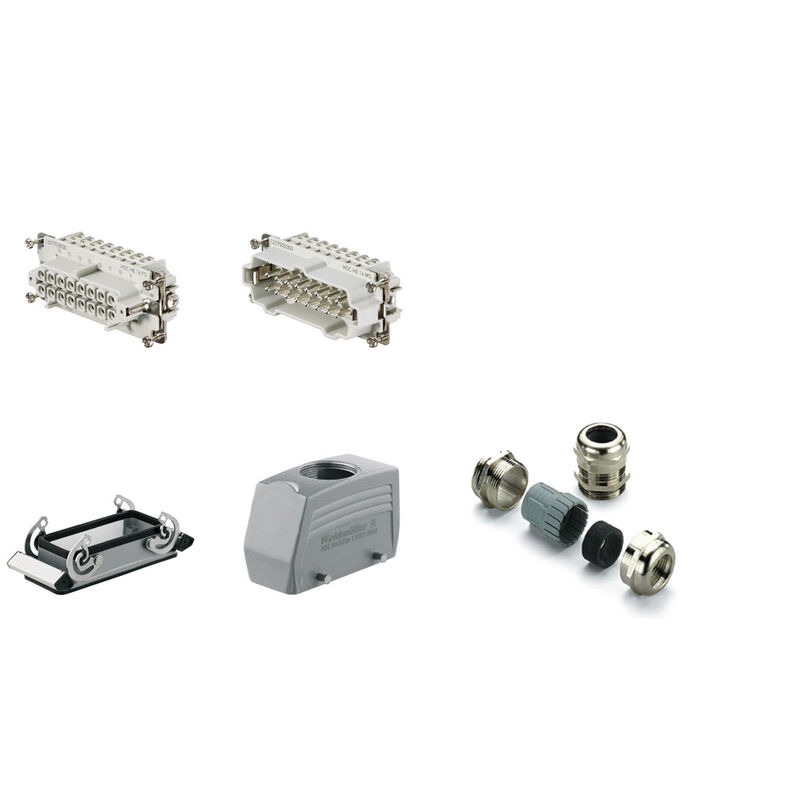

| Verze | RockStar® HDC soupravy-Zátěžové konektory, Souprava, HE, Velikost: 6, Póly: 16, Šroubové připojení, 500 V, 16 A, tlakově litý hliník, PG 21 |
| Číslo objednávky | 1712680000 |
| Typ | HDC-KIT-HE 16.121 |
| GTIN (EAN) | 4008190947910 |
| Množství | 1 ks |
| Čistá hmotnost | 642 g |
| Mezní teplota | -40 °C ... 100 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6bI, 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| Hlavní materiál krytu | tlakově litý hliník |
| Materiál zajišťovacího prvku | Nerezavějící ocel |
| Provedení povrchu | Práškové lakování |
| Stupeň krytí | IP 65 (v zapojeném stavu) |
| Řada | HE |
| Barva (RAL) | RAL 7035 |
| BG | 6 |
| Počet kabelových vstupů nahoře | 1 |
| Typ připojení | Šroubové připojení |
| Velikost | 6 |
| Velikost kabelových vstupů | PG 21 |
| BG | 6 |
| Jmenovité napětí (DIN EN 61984) | 500 V |
| Jmenovitý proud (DIN EN 61984) | 16 A |
| Kabelové vývodky | PG 21 |
| Materiál | tlakově litý hliník |
| Počet pólů | 16 |
| Typ připojení PE | Šroubové připojení |
| Velikost | 6 |
| Řada | HE |
| BG | 6 |
| Materiál | tlakově litý hliník |
| Max. utahovací moment hlavního kontaktu | 0,55 Nm |
| Min. utahovací moment hlavního kontaktu | 0,5 Nm |
| Provedení povrchu | Práškové lakování |
| Průřez vodiče, max. | 2,5 mm² |
| Průřez vodiče, min. | 0,5 mm² |
| Typ připojení | Šroubové připojení |
| Velikost | 6 |
| Osvědčení/Certifikát/Prohlášení o shodě | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102302) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1712680000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1712680000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:1203600000Obalová jednotka:100 ks
Zátěžové konektory, Příslušenství, Zajišťovací šrouby
KonektoryKonektory pro těžký provozPříslušenstvíKódováníKódováníSPB
Jednotlivé díly
-
ID výrobku:1208600000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 6, Stupeň krytí: IP 65 (v zapojeném stavu), Přepážkový kryt, Boční uzamykací svorka na dolní straně, Nevýměnná boční uzamykací svorka, Standardně
-
ID výrobku:1569110000Obalová jednotka:25 ks
VG MS (standardní mosazná kabelová průchodka), Kabelové těsnění, rovný, PG 21, 7.2 mm, OD min. 13 - OD max. 18 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, Mosaz poniklovaná
-
ID výrobku:1656590000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 6, Stupeň krytí: IP 65 (v zapojeném stavu), Kabelový vstup shora, Pouzdro zástrčky, Boční uzamykací svorka na dolní straně, Standardně, Velikost kabelových vstupů: PG 21
-
ID výrobku:1207700000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 16, Šroubové připojení, Velikost: 6
-
ID výrobku:1207500000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 500 V, 16 A, Počet pólů: 16, Šroubové připojení, Velikost: 6
KonektoryKonektory pro těžký provozKrytRockStar® IP65 / NEMA typ 12, 4X krytVelikost 6 (16B/40D)Zamykání na straně, spodní stranaZákladnaPřepážkový kryt
Systémy a komponenty pro vstup kabelůKabelové vývodkyKabelové vývodky pro standardní průmyslové použití – INDMosazné poniklované kabelové vývodkyVerze IP68
KonektoryKonektory pro těžký provozKrytRockStar® IP65 / NEMA typ 12, 4X krytVelikost 6 (16B/40D)Zamykání na straně, spodní stranaKrytKryt, vstup kabelu na horní straně
KonektoryKonektory pro těžký provozVložkyZástrčky s pevným pólemŘada HE - 16 A, 500 V, 6 - 48 pólůŠroubové připojeníVelikost 6
