Vlastnosti

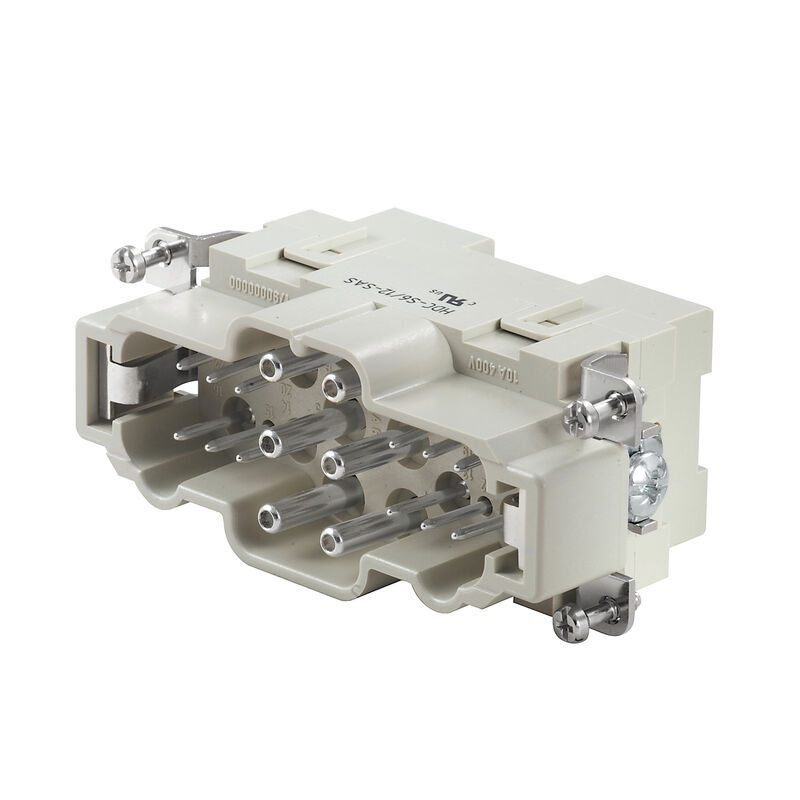

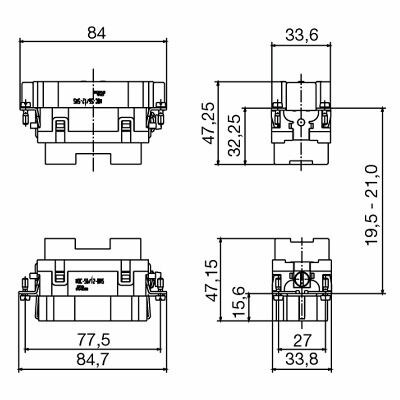

| Verze | HDC vložka, Zástrčný, 690 V, 48 A, Počet pólů: 18, Připojení axiálním šroubem, Velikost: 6 |
| Číslo objednávky | 1790000000 |
| Typ | HDC S6 12 SAS |
| GTIN (EAN) | 4032248212064 |
| Množství | 1 ks |
| Hloubka | 84,5 mm |
| Hloubka (v palcích) | 3,327 inch |
| Výška | 47,3 mm |
| Výška (v palcích) | 1,862 inch |
| Šířka | 34 mm |
| Šířka (v palcích) | 1,339 inch |
| Čistá hmotnost | 147 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c4c4c9fc-7957-49de-b5fd-516c2623a8c3 |
| Chemická odolnost |
|

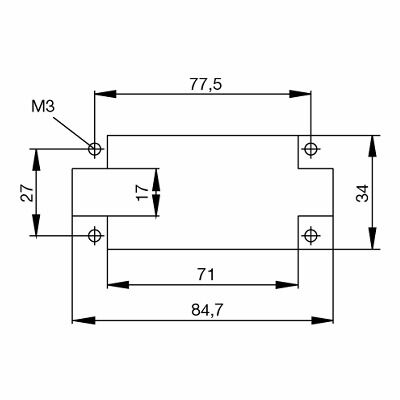

| Celková délka základny | 84,5 mm |
| Výška konektoru samce | 47,3 mm |
| Šířka | 34 mm |
| Barevný | Béžová |
| BG | 6 |
| Izolační materiál | PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici) |
| Izolační síla | 1010 Ω |
| Jmenovité napětí (DIN EN 61984) | 690 V |
| Jmenovité napětí: podle UL/CSA | 600 V AC/DC |
| Jmenovité rázové napětí (DIN EN 61984) | 8 kV |
| Jmenovitý proud (DIN EN 61984) | 48 A |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | Slitina mědi |
| Nízká kouřivost podle DIN EN 45545-2 | Ano |
| Objemový odpor | ≤2 mΩ |
| Počet pólů | 18 |
| Počet signálních kontaktů | 12 |
| Počet silových kontaktů | 6 |
| Provedení povrchu | Pasivované stříbro |
| Skupina izolačního materiálu | IIIa |
| Typ | Zástrčný |
| Typ připojení | Připojení axiálním šroubem |
| Velikost | 6 |
| Zapojovací cykly, stříbrné | ≥ 500 |
| Závažnost znečištění | 3 |
| Řada | MixMate |
| Délka odizolování - ochranné zemnící připojení | 8 mm |
| Jmenovitý průřez | 10 mm² |
| Průřez vodiče, AWG (uzemnění), max. | AWG 8 |
| Průřez vodiče, AWG (uzemnění), min. | AWG 14 |
| Typ připojení PE | Šroubové připojení |
| Upevňovací šroub | M 5 |
| Utahovací moment, max., zemnící připojení | 2,5 Nm |
| Utahovací moment, min., zemnící připojení | 2 Nm |
| Velikost čepele, plochá drážka (zemnící připojení) | SD 0,8 x 4,0 |
| Délka odizolování, silový kontakt | 8 mm |
| Jmenovité napětí (DIN EN 61984), silový kontakt | 690 V |
| Jmenovité rázové napětí (DIN EN 61984), silový kontakt | 8 kV |
| Jmenovitý proud (DIN EN 61984), silový kontakt | 48 A |
| Počet pólů, silový kontakt | 6 |
| Typ připojení, silový kontakt | Připojení axiálním šroubem |
| Upínací rozsah, silový kontakt, max. | 10 mm² |
| Upínací rozsah, silový kontakt, min. | 2,5 mm² |
| Utahovací moment, max. | 0,9 Nm |
| Utahovací moment, min. | 0,45 Nm |
| Utahovací točivý moment, silový kontakt, max. | 1,7 Nm |
| Utahovací točivý moment, silový kontakt, min. | 1,1 Nm |
| Šestihranný konektor samice | 2 mm |
| Délka odizolování, signální | 12 mm |
| Jmenovité napětí (DIN EN 61984), signální kontakt | 400 V |
| Jmenovité rázové napětí (DIN EN 61984), signální | 6 kV |
| Jmenovitý proud (DIN EN 61984), signální | 16 A |
| Počet pólů, signální | 12 |
| Typ připojení, signální | Šroubové připojení |
| Upínací rozsah, signální kontakt, max. | 2,5 mm² |
| Upínací rozsah, signální kontakt, min. | 0,5 mm² |
| Utahovací moment, max. | 0,9 Nm |
| Utahovací moment, min. | 0,45 Nm |
| Utahovací točivý moment, signalizační kontakt, max. | 0,8 Nm |
| Utahovací točivý moment, signalizační kontakt, min. | 0,4 Nm |
| Velikost AF | SD 0,6 x 3,5 |
| BG | 6 |
| Délka odizolování, jmenovité připojení | 8 mm |
| Materiál | Slitina mědi |
| Objemový odpor | ≤2 mΩ |
| Provedení povrchu | Pasivované stříbro |
| Průřez propojení AWG, max. | AWG 8 |
| Průřez propojení AWG, min. | AWG 14 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 10 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 10 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 2,5 mm² |
| Průřez vodiče, max. | 10 mm² |
| Průřez vodiče, min. | 2,5 mm² |
| Průřez vodiče, pevný, max. | 10 mm² |
| Průřez vodiče, pevný, min. | 2,5 mm² |
| Svěrný šroub | M 8 x 0,75 mm |
| Typ připojení | Připojení axiálním šroubem |
| Velikost | 6 |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79649) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1790000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1790000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1790000000&norm=0) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E92202 |
