Vlastnosti
| Verze | Prázdný plášť |
| Objednací číslo | 1047950000 |

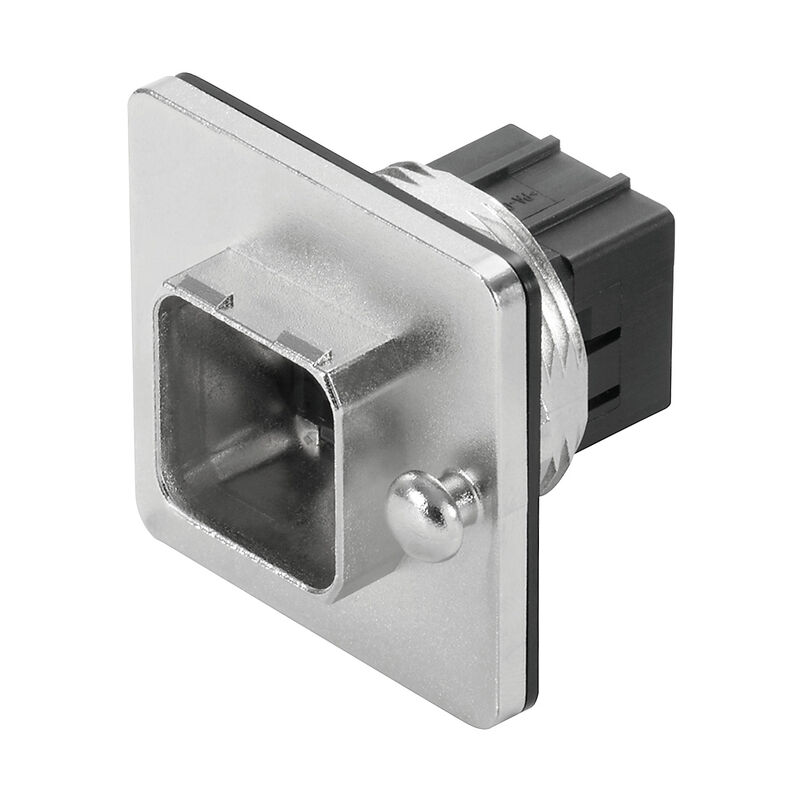

| Typ | IE-BHC-V14M-RJA |
| EAN | 4032248784493 |
| Množství | 10 ks |
| Hloubka | 34,7 mm |
| Hloubka (v palcích) | 1,366 inch |
| Výška | 39,6 mm |
| Výška (v palcích) | 1,559 inch |
| Šířka | 39,6 mm |
| Šířka (v palcích) | 1,559 inch |
| Čistá hmotnost | 5,1 g |
| Provozní teplota | -40 °C...70 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 4f3aae94-c2bc-4010-b63b-5b114ba6bd55 |
| Hlavní materiál krytu | Tlakově litý zinek |
| Pohlaví | konektor samice |
| Směr výstupu | Přímý |
| Stupeň krytí | IP67 |
| Styl pouzdra | V14 |
| Barevný | Různé |
| Cykly zapojování | 750 |
| Hlavní materiál krytu | Tlakově litý zinek |
| Konfigurace | Kryt zástrčky s označením/držákem popisju: 9*11 mm; vhodné k umístění RJ45 a vláknových optických vložek |
| Stupeň krytí | IP67 |
| Standardní konektor | IEC 61076-3-117 Var. 14 |
| Č. osvědčení (cULus) | E316369 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_253563) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1047950000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1047950000&norm=0) |
| Uživatelská dokumentace |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90841) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 9.0 | 27-18-27-02 |
| ECLASS 9.1 | 27-18-27-02 |
| ECLASS 10.0 | 27-18-27-02 |
| ECLASS 11.0 | 27-18-27-02 |
| ECLASS 12.0 | 27-18-27-02 |
| ECLASS 13.0 | 27-19-01-04 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E316369 |
Příslušenství
-
ID výrobku:1962850000Obalová jednotka:10 ks
Zásuvka RJ45, Konektor pro základnu, TIA-568A
-
ID výrobku:1962840000Obalová jednotka:10 ks
Zásuvka RJ45, Vložky upínací hlavy – spojka
-
ID výrobku:1963840000Obalová jednotka:10 ks
Zásuvka RJ45, Konektor pro základnu, TIA-568B
-
ID výrobku:1963830000Obalová jednotka:10 ks
Zásuvka RJ45, Konektor pro základnu, PROFINET
-
ID výrobku:1069010000Obalová jednotka:10 ks
Přírubová vložka, pro přírubovou vložku, Hybridní
-
ID výrobku:1096150000Obalová jednotka:300 ks
Nalisovaný kontakt, pro přírubovou vložku, Hybridní
-
-
