IE-C6FP8LE0200M40M40-E
IE-C6FP8LE0200M40M40-E
Okablowanie
IE-C6FP8LE0200M40M40-E
Rysunek wymiarowy

IE-C6FP8LE0200M40M40-E

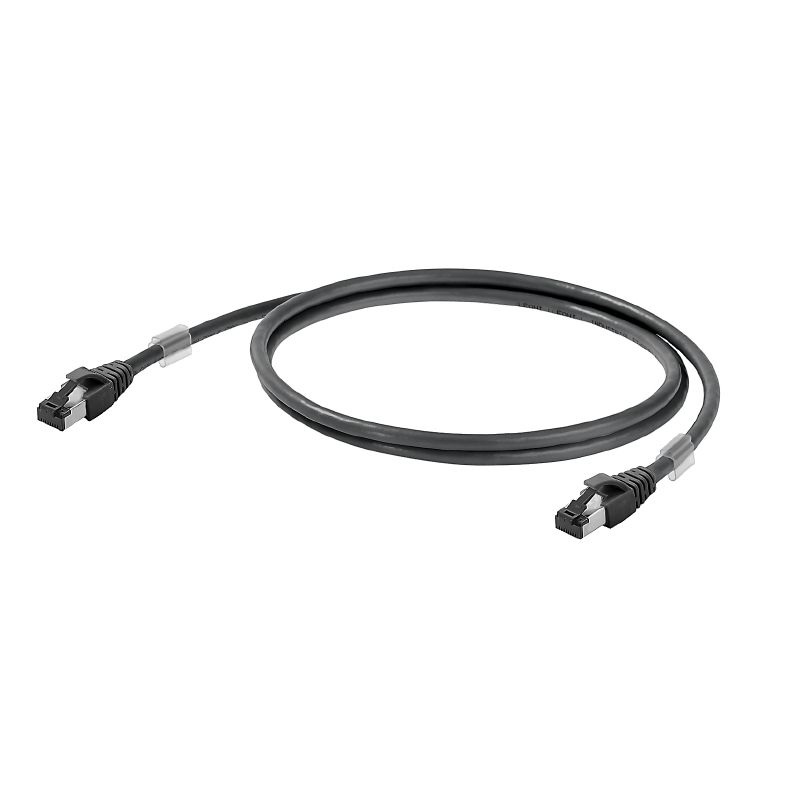

Kabel Patch, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 20 m

Nr. produktu 1251610200
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 17
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Właściwości elektryczne Standardy ogólne Normy Budowa kabla Własności kabli elektrycznych Własności mechaniczne i materiałowe kabli Wtyczka wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

인증
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E316369

Ogólne dane zamówieniowe

버전
Kabel Patch, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 20 m
Nr zam.
1251610200
유형
IE-C6FP8LE0200M40M40-E
GTIN(EAN)
4050118043198
Кол.
1 szt.

Wymiary i masa

Lunghezza
20 m
Długość (cale)
787,402 inch
Masa netto
730 g

Temperatury

보관 온도
-20 °C...60 °C
Рабочая температура
-20 °C...60 °C
설치 온도
0 °C...50 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Właściwości elektryczne

Obciążalność przy temp. 50°C
1 A
PoE / PoE+
zgodnie z IEEE 802.3at

Standardy ogólne

Komunikacyjne instalacje kablowe zależne od aplikacji
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Norma dot. łączników wtykowych
IEC 60603-7-51
Nr certyfikatu (cULus)
E316369

Normy

Norma dot. łączników wtykowych
IEC 60603-7-51

Budowa kabla

Ekran łącznie
Oplot ekranujący z drutów miedzianych
Ekranowanie
S/FTP
Ekranowanie pary żył
Folia aluminiowa
izolacja
PE
kolor płaszcza
czarny
liczba żył
8
Przekrycie oplotu ekranującego
60 %
Przekrój
4*2*AWG 27/7 - 4*2*0,1 mm²
Przewody plecione
7
Sekwencja kolorów żył - pary żył
biało-niebieski / biało-pomarańczowy / biało-zielony / biało-brązowy
tworzywo płaszcza
LSZH
Usytuowanie żył
skręcona para
Średnica izolacji
1,04 mm
Średnica płaszcza, maks.
5,9 mm
Średnica płaszcza, min.
5,5 mm

Własności kabli elektrycznych

Jellemző impedancia
100 ± 15 Ω przy 1-100 MHz
Kategoria
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Klasa separacji zgodnie z EN 50174-2
d
Napięcie probiercze: przewód-przewód-ekran
2,5 kV / DC przez 2 s
napięcie robocze
50 V DC
Operating voltage (UL rating)
30 V AC / 42.4 V DC
Pojemność przy 1 kHz
46 nF/km
Rezystancja sprzężenia przy 10 MHz / m
5 mΩ
Signallaufzeitunterschied
2,5 ns/100m
Szybkość przesyłania danych
10 Gb/s
Tłumiennie sprzężenia do 1000 MHz
80 dB
Widerstandsdifferenz
5 %

Własności mechaniczne i materiałowe kabli

Barwny
czarny
Halogenki
bezhalogenowe, zgodnie z IEC 60754-2
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-2-2
zgodnie z wymaganiami IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Promień gięcia, min., jednorazowy
4 x średnica kabla

Wtyczka

Stickkontakt vänster
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane
Wtyk po prawej
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki lewe

Wtyk po lewej
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Wtyk po prawej
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
