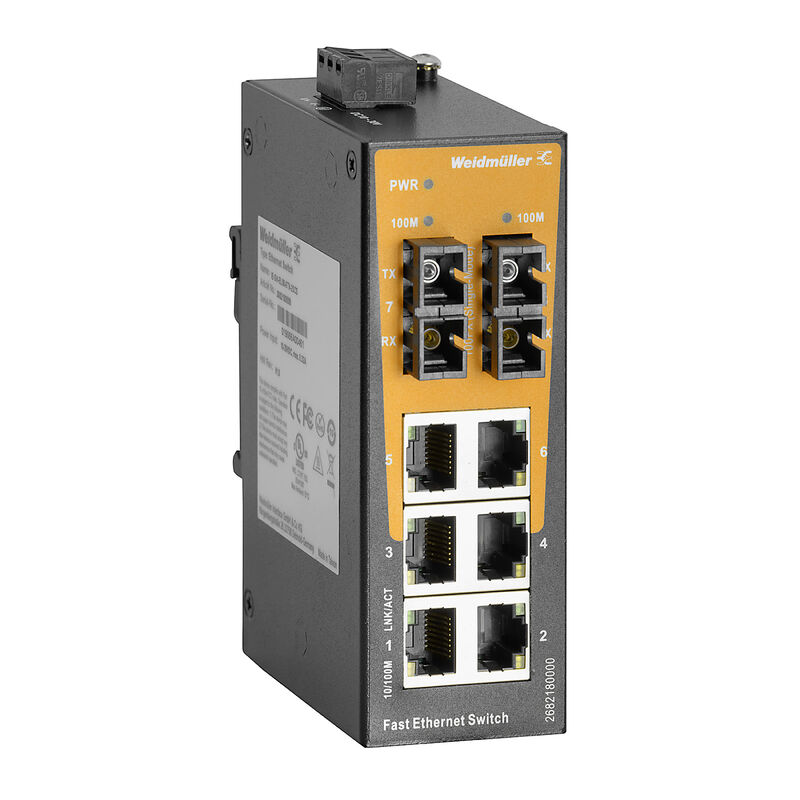

IE-SW-EL08-6TX-2SCS

IE-SW-EL08-6TX-2SCS

Síťový spínač, neřízený, Fast Ethernet, Počet portů: 6x RJ45, 2x SC singlemode, IP30, -40 °C...75 °C

№ продукта 2682180000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 12
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Температуры 環境製品コンプライアンス сертификаты и соответствие требования по ЭМС Окружающие условия Charakteristika radiostanice s optickými vlákny Гарантия Интерфейсы MTBF Электропитание Характеристики коммутаторов Технические данные Технология Классификации

Osvědčení

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197

Všeobecné objednací údaje

Версия
Síťový spínač, neřízený, Fast Ethernet, Počet portů: 6x RJ45, 2x SC singlemode, IP30, -40 °C...75 °C
Заказ №
2682180000
Тип
IE-SW-EL08-6TX-2SCS
GTIN (EAN)
4050118692532
Кол.
1 Штука

Rozměry a hmotnosti

Глубина
84 mm
Глубина (дюймов)
3,307 inch
Высота
115 mm
Высота (в дюймах)
4,528 inch
Ширина
41 mm
Ширина (в дюймах)
1,614 inch
Масса нетто
350 g

Температуры

Температура хранения
-40 °C...85 °C
Рабочая температура
-40 °C...75 °C
Влажность
5 - 95 % (без конденсации)

環境製品コンプライアンス

Состояние соответствия RoHS
준수, 예외 존재
Исключение из RoHS (если применимо/известно)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
9229992a-00b9-4096-8962-200a7f33e289

сертификаты и соответствие требования по ЭМС

Вибрация
по стандарту IEC 60068-2-6
Норма безопасности
UL 61010-1
UL 61010-2-201
Нормы по ЭМС
EN 55032
EN 55024
CISPR 32
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m
IEC 61000-4-4, электрические быстрые переходные процессы (пачки): питание: 0,5 кВ; сигнал: 0,5 кВ
IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 Vrms
Свободное падение
De conformidad con la norma IEC 60068-2-31
Ударная нагрузка
по стандарту IEC 60068-2-27

Окружающие условия

Влажность
5 - 95 % (без конденсации)
Рабочая высота
  • Высота, макс.:
    2 000 m
  • Примечание.:
    в соотв. с UL
  • Высота, макс.:
    6 000 m
  • Примечание.:
    ограничения см. в заявлении изготовителя о рабочей высоте в разделе загрузок
Рабочая температура, макс.
75 °C
Рабочая температура, мин.
-40 °C
Температура хранения, макс.
85 °C
Температура хранения, мин.
-40 °C

Charakteristika radiostanice s optickými vlákny

Скорость передачи
100 Mbps
Тип приемопередатчика
Singlemode
Тип разъема
SC-Duplex
Дальность передачи, тип.
30 km
Длина волны
  • тип.:
    1 310 nm
Принимаемая мощность
  • мин.:
    -34 dBm
  • макс.:
    0 dBm
Мощность передачи
  • мин.:
    -15 dBm
  • макс.:
    -8 dBm
Бюджет канала связи
19 dB

Гарантия

Период времени
5 лет

Интерфейсы

Количество портов
6 x RJ45
2x SC, одномодовый
Порты RJ45
10/100BaseT(X)
auto negotiation
Полно-/полудуплексный режим
Соединение Auto MDI/MDI-X
Светодиодная индикация
Power LED: PWR
Port LED: LNK/ACT, 10/100M (RJ45 port)
100M (fibre-optic port).
Стекловолоконные порты
100BaseFX Ports (SC-anslutning)
Singlemode

MTBF

MTBF
  • Podle normy:
    Telcordia SR-332
  • Doba provozu (hodin), min.:
    1 060 513 h

Электропитание

Диапазон напряжения питания
  • Тип напряжения:
    DC
  • Напряжение, мин.:
    9 V
  • Напряжение, макс.:
    33 V
Защита от перегрузки по току
Да
Защита от переполюсовки
Да
Напряжение питания
12/24 V DC
1 одиночный вход
Потребляемый ток
  • Напряжение:
    24 V
  • Ток:
    0,14 A
Соединение
1 morsettiera rimovibile a 3 poli

Характеристики коммутаторов

Полоса пропускания объединительной платы
1,6 Gbit/s
Размер пакетного буфера
448 kbit
Размер таблицы MAC
1 K

Технические данные

Вид защиты
IP30
Вид монтажа
DIN-рейка
Коммутатор
unmanaged
Основной материал корпуса
Металл
Скорость
Fast Ethernet

Технология

Передача данных
Store and Forward
Стандартный
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX and 100BASE-FX
IEEE 802.3x for flow control
Управление потоком
IEEE 802.3x Управление потоком

Классификации

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-02
ECLASS 15.0
19-17-04-02
