Vlastnosti
| Verze | Upínací třmen, Upínací třmen, PA 66 GF 30 |
| Číslo objednávky | 1403080000 |

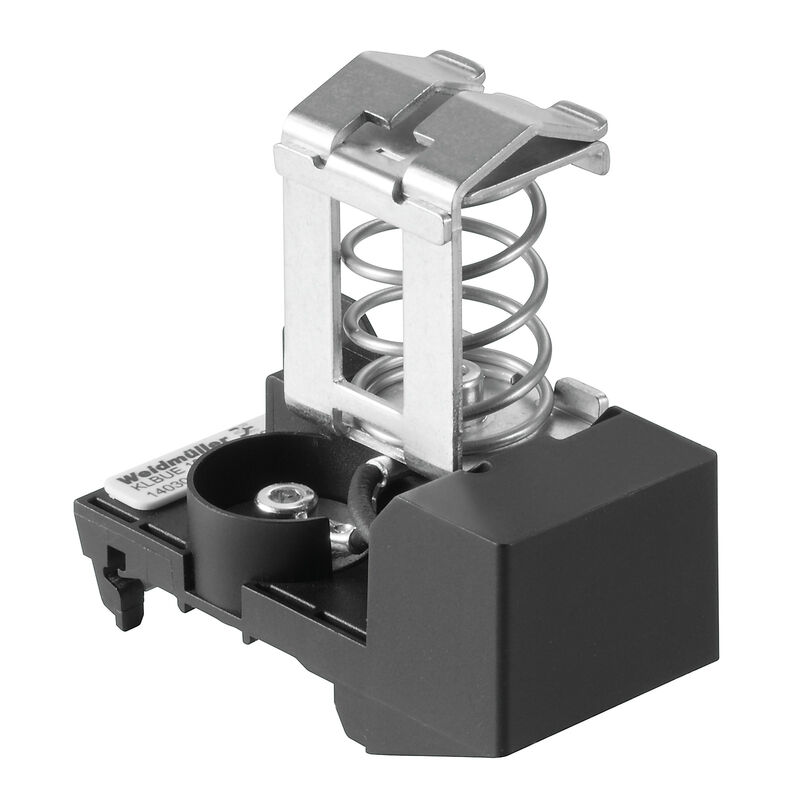

| Typ | KLBUE 10-20 RC TS35 |
| GTIN (EAN) | 4050118205213 |
| Množství | 1 ks |
| Hloubka | 63,6 mm |
| Hloubka (v palcích) | 2,504 inch |
| Výška | 67,5 mm |
| Výška (v palcích) | 2,657 inch |
| Šířka | 39,6 mm |
| Šířka (v palcích) | 1,559 inch |
| Čistá hmotnost | 86,24 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -25 °C |
| Trvalá provozní teplota, max. | 105 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6fc8563f-82a2-46cf-b3da-0e2c7ddd4382 |
| Materiál | PA 66 GF 30 |
| Barevný |
černá
Stříbřitě šedá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Pro stíněné připojení
S odporem |
| Lišta | TS 35 |
| Návod k instalaci | Přímá montáž |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Délka odizolování | 30 mm |
| Průměr kabelu, max. | 20 mm |
| Průměr kabelu, min. | 10 mm |
| Typ připojení | Pružinové připojení |
| Lišta | TS 35 |
| Návod k instalaci | Přímá montáž |
| Jmenovité napětí | 230 V |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61668) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1403080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1403080000) |
| Uživatelská dokumentace |
[Beipackzettel_KLBUE_RC.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35513)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002020 |
| ETIM 7.0 | EC002020 |
| ETIM 8.0 | EC002020 |
| ETIM 9.0 | EC002020 |
| ECLASS 9.0 | 27-14-11-50 |
| ECLASS 9.1 | 27-14-11-50 |
| ECLASS 10.0 | 27-14-11-50 |
| ECLASS 11.0 | 27-14-11-50 |
| ECLASS 12.0 | 27-14-11-50 |
| ECLASS 13.0 | 27-25-01-20 |
| ECLASS 14.0 | 27-25-01-20 |
| ROHS | Shoda |
