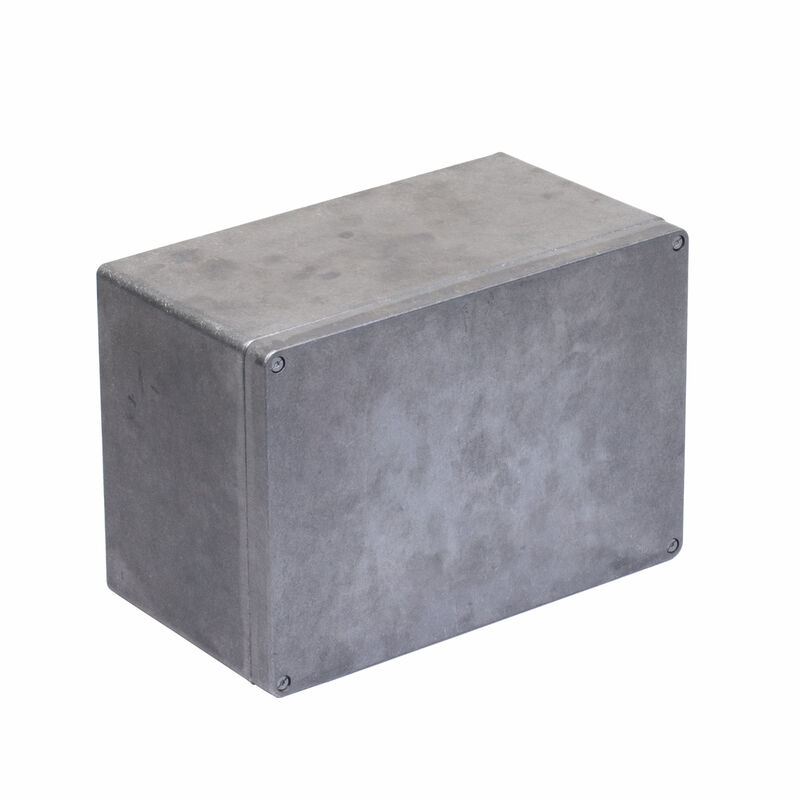

KLIPPON K75 VMQ

Klippon K (prázdná hliníková skříň), Prázdný plášť, Hliníkový kryt, Výška: 230 mm, Šířka: 330 mm, Hloubka: 181 mm, Materiál: Hliník AlSi12, neošetřené, Stříbrná

ID výrobku 2934200000

Vlastnosti

Všeobecné objednací údaje

Verze	Klippon K (prázdná hliníková skříň), Prázdný plášť, Hliníkový kryt, Výška: 230 mm, Šířka: 330 mm, Hloubka: 181 mm, Materiál: Hliník AlSi12, neošetřené, Stříbrná
Číslo objednávky	2934200000
Typ	KLIPPON K75 VMQ
GTIN (EAN)	4099986682436
Množství	1 ks

Rozměry a hmotnosti

Hloubka	181 mm
Hloubka (v palcích)	7,126 inch
Výška	230 mm
Výška (v palcích)	9,055 inch
Šířka	330 mm
Šířka (v palcích)	12,992 inch
Rozměr při montáži – výška	210 mm
Rozměr při montáži – šířka	310 mm
Tloušťka stěny, min.	5 mm
Tloušťka stěny, max.	5 mm
Čistá hmotnost	5 160 g

Teploty

Provozní teplota	-50 °C...135 °C
Rozsah provozní teploty	-50 ... 135

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	Vyhovující
REACH SVHC	No SVHC above 0.1 wt%

Čísla certifikátů, kryt

Podmínky osvědčení	cULus
Prohlášení o shodě č. (DoC LVD)	DE PS2410 160412 001ISS03

Všeobecné informace

Integrální upevnění	Závitové otvory M5
Materiál	Hliník AlSi12
Materiál těsnění	Silikon
Materiál těsnění víka	Silikon
Místa využití	Zpracovatelský průmysl Doprava Lodní strojírenství Balící průmysl Přístavní zařízení Výroba strojů
Návod k instalaci	Montáž na stěnu
Odolnost proti nárazu	Standardní verze 10 J
Provedení povrchu	neošetřené
Provozní teplota, max.	135 °C
Provozní teplota, min.	-50 °C
Připojení krytu	Otvory 6 mm
Připojení víka	Šrouby M6 torx z nerezové oceli s drážkou
Přírubová deska	Ne
Přístupové otevírání: výška	220 mm
Přístupové otevírání: šířka	300 mm
Silikon	Ano
Standardy	DIN EN 45545-2
Stupeň krytí	IP66 IP67 IP68
Stupeň krytí (UL)	Type 4 Type 4X
Tloušťka materiálu	5 mm
Tloušťka materiálu krytu	5 mm
Tloušťka materiálu skříně	5 mm
Utahovací moment šroubů víka	2,5 Nm
Víko	Ano
Víko - počet šroubů	4

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_308318)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2934200000)
Katalogy	[Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp)

Klasifikace

ETIM 6.0	EC000261
ETIM 7.0	EC000261
ETIM 8.0	EC000261
ETIM 9.0	EC000261
ECLASS 9.0	27-18-01-01
ECLASS 9.1	27-18-92-90
ECLASS 10.0	27-18-01-01
ECLASS 11.0	27-18-01-01
ECLASS 12.0	27-18-01-01
ECLASS 13.0	27-18-01-01
ECLASS 14.0	27-18-01-01

Osvědčení

ROHS

Shoda
