KLIPPON STB 2 SS E

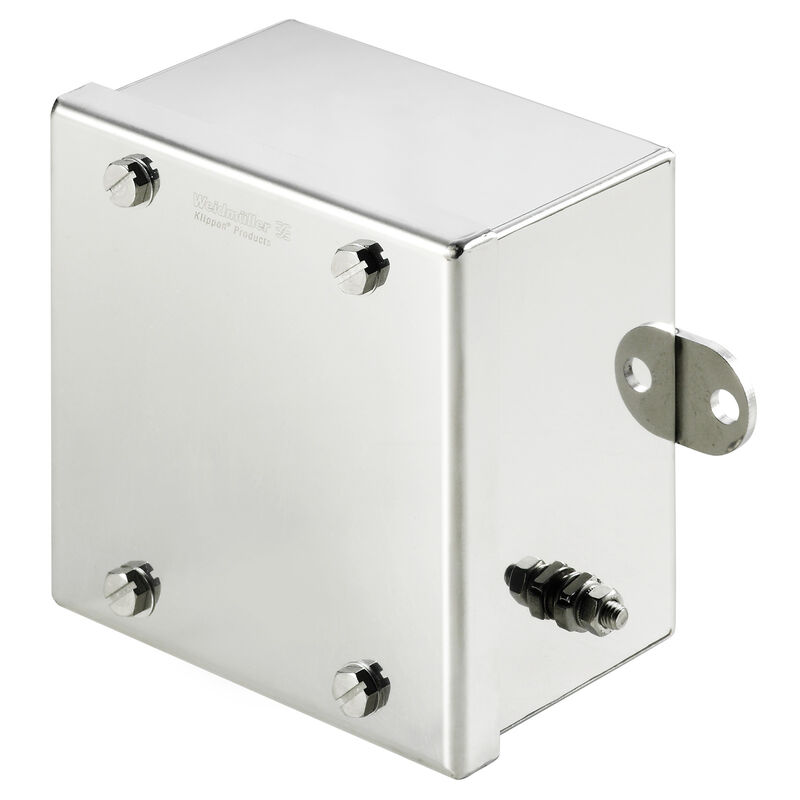

Podobné ilustraci
Abbildung ähnlich
KLIPPON STB 2 SS E

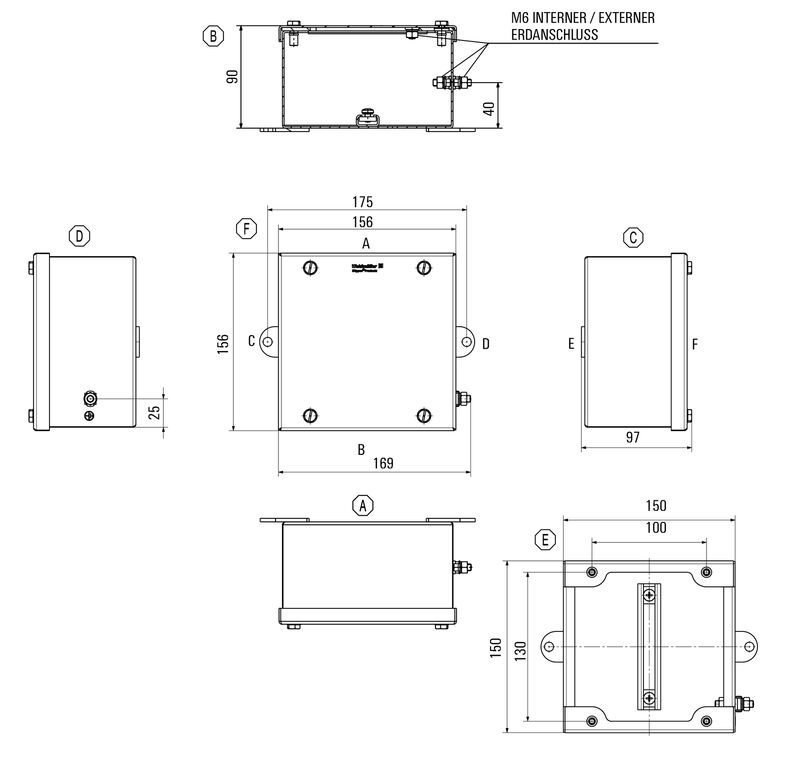

Rozměrový výkres

KLIPPON STB 2 SS E

Klippon STB (Small Terminal Box), Prázdný plášť, pouzdro z nerezové oceli, Výška: 150 mm, Šířka: 150 mm, Hloubka: 90 mm, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná

ID výrobku 1058830000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 6 Příbuzné výrobky 16
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Kabelové průchodky, levá strana Kabelové průchodky, pravá strana Kabelové průchodky, nahoře/dole Čísla certifikátů, kryt Všeobecné informace Zemnění krytů Svislá montáž Důležitá poznámka Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
Klippon STB (Small Terminal Box), Prázdný plášť, pouzdro z nerezové oceli, Výška: 150 mm, Šířka: 150 mm, Hloubka: 90 mm, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
Číslo objednávky
1058830000
Typ
KLIPPON STB 2 SS E
GTIN (EAN)
4032248800704
Množství
1  ks

Rozměry a hmotnosti

Hloubka
90  mm
Hloubka (v palcích)
3,543  inch
Výška
150  mm
Výška (v palcích)
5,905  inch
Šířka
150  mm
Šířka (v palcích)
5,905  inch
Rozměr při montáži – šířka
175  mm
Čistá hmotnost
1 672  g

Teploty

Provozní teplota
-60 °C...100 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Kabelové průchodky, levá strana

M12
15
M16
10
M20
8
M25
3
M32
3
M40
2
M50
1

Kabelové průchodky, pravá strana

M12
15
M16
8
M20
6
M25
2
M32
2
M40
2
M50
1

Kabelové průchodky, nahoře/dole

M12
15
M16
10
M20
8
M25
3
M32
3
M40
2
M50
1

Čísla certifikátů, kryt

Podmínky osvědčení
ATEX
DNV
CCC
IECEX
INMETRO
LR
RMRS
UL AEx Class Div.
UL AEx Class Zone
cULus
KC
Prohlášení o shodě č. (DoC LVD)
DE PS2620 160412 001ISS02
Prokazování shody č. (AoC)
DE PS2620 160308 001ISS04
Č. osvědčení (ATEX)
IBEXU07ATEX1148
Č. osvědčení (cULus)
E256877
Č. osvědčení (IECEX)
IECEXIBE09.0018U
Č. osvědčení (LLOYDSREG)
LR23307703TA
Č. osvědčení, svorkovnice (AEx)
E223792
Č. osvědčení, svorkovnice (ATEX)
IBExU07ATEX1148
Č. osvědčení, svorkovnice (IECEx)
IECEx IBE 09.0019
Č. osvědčení, svorkovnice (INMETRO)
LMP 21.0018
Č. osvědčení, svorkovnice (KOSHA)
16-AV4BO-0247X
Číslo certifikace (INMETRO)
IEX13.0002U
Číslo certifikátu, prázdný kryt (ATEX)
IBExU 07ATEX1147U
Číslo certifikátu, prázdný kryt (IECEx)
IECEx IBE 09.0018U
Číslo certifikátu, prázdný kryt (INMETRO)
LMP 21.0015U

Všeobecné informace

Integrální upevnění
TAS 20 lišta připájena k podlaze
Materiál
Nerezavějící ocel 1.4404 (316L)
Materiál těsnění
Silikon
Místa využití
Zóna rizika výbuchu
Balící průmysl
Doprava
Zpracovatelský průmysl
Lodní strojírenství
Odolnost proti nárazu
Standardní verze 10 J
Verze 7 J ATEX
Provedení povrchu
elektricky leštěno
Provozní teplota, max.
100  °C
Provozní teplota, min.
-60  °C
Připojení krytu
Navařené montážní stopy s 8mm otvory
Připojení víka
M5 šroub se šestihrannou hlavou s drážkou a 10mm vzdálenost mezi plochami
Přírubová deska
Ne
Přístupové otevírání: výška
130  mm
Přístupové otevírání: šířka
132  mm
Stupeň krytí
IP66
Stupeň krytí (UL)
Type 4
Type 4X
Tloušťka materiálu krytu
1,5  mm
Tloušťka materiálu skříně
1,5  mm
Utahovací moment šroubů víka
2,5  Nm
Víko
Ano
Víko - počet šroubů
4

Zemnění krytů

Průřez, max.
25  mm²
Země, skříň, vnitřní
M6 x 16 připájené nerezové šrouby
Země, skříň, vnější
M6 x 16 připájené nerezové šrouby
Země, skříň, víko
M6 x 10 připájený nerezový zemnící kolík

Svislá montáž

WDU 10 / ZDU 10
1x11
WDU 16 / ZDU 16
1x9
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x23
WDU 4 / ZDU 4
1x19
WDU 6 / ZDU 6
1x14

Důležitá poznámka

Informace o produktu
Okolní teplota pro sestavu bude snížena na +60 °C a teplota povrchu na +100 °C.

Klasifikace

ETIM 6.0
EC002503
ETIM 7.0
EC002503
ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 9.0
27-18-05-02
ECLASS 9.1
27-18-05-02
ECLASS 10.0
27-18-05-02
ECLASS 11.0
27-18-05-02
ECLASS 12.0
27-18-05-02
ECLASS 13.0
27-18-05-02
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319239/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319242/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E256877
