LM APL 5.08/03/135 3.5SN OR BX
LM APL 5.08/03/135 3.5SN OR BX
LM APL 5.08/03/135 3.5SN OR BX

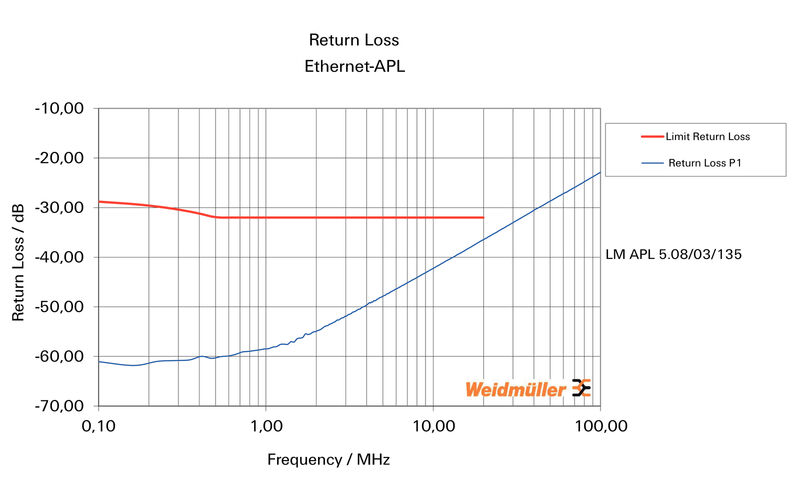

Graph
Derating curve valid for 5.00 & 5.08 pitch
LM APL 5.08/03/135 3.5SN OR BX
LM APL 5.08/03/135 3.5SN OR BX
LM APL 5.08/03/135 3.5SN OR BX
LM APL 5.08/03/135 3.5SN OR BX
LM APL 5.08/03/135 3.5SN OR BX

LM APL 5.08/03/135 3.5SN OR BX

Bloc de jonction pour circuit imprimé, 5.08 mm, Nombre de pôles: 3, 135°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 2.5 mm², Boîte

Référence produit 2873490000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Autres produits de la même gamme 9
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Propriétés électriques Données des matériaux Emballage Contrôles de type Note importante Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Bloc de jonction pour circuit imprimé, 5.08 mm, Nombre de pôles: 3, 135°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 2.5 mm², Boîte
Référence
2873490000
Type
LM APL 5.08/03/135 3.5SN OR BX
GTIN (EAN)
4064675644521
Qté.
500  Pièce
Indices de produit
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Emballage
Boîte

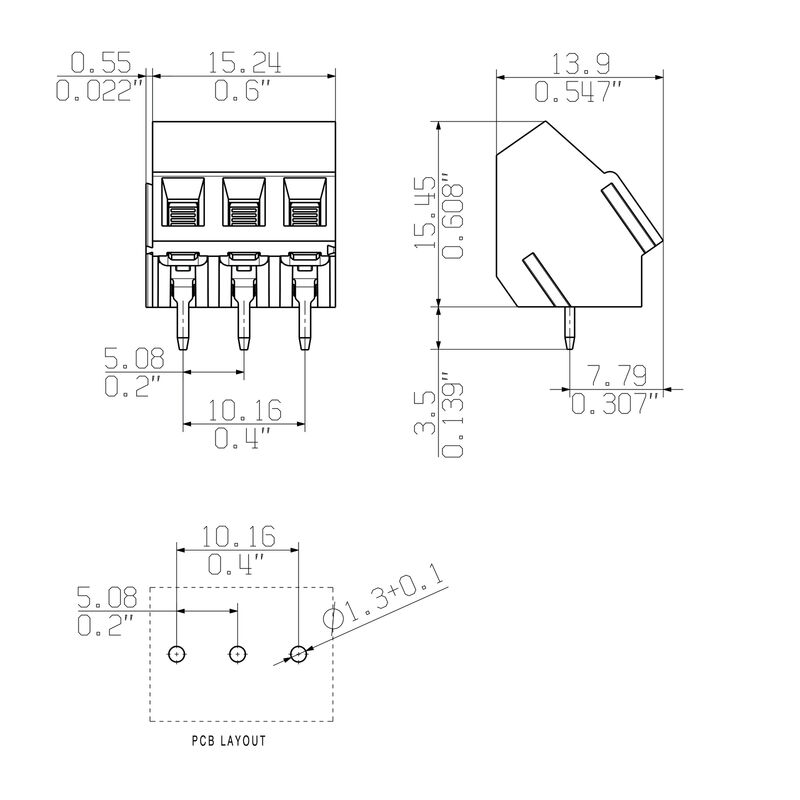

Dimensions et poids

Profondeur
13,9  mm
Profondeur (pouces)
0,547  inch
Hauteur
19  mm
Hauteur (pouces)
0,748  inch
Hauteur version la plus basse
15,5  mm
Largeur
15,79  mm
Largeur (pouces)
0,622  inch
Poids net
3,804  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques du système

Catégorie de puissance
10 / 100 Mbps
Degré de protection
IP20
Diamètre du trou d'implantation (D)
1,3  mm
Dimensions du picot à souder
0,95 x 0,8 mm
Famille de produits
OMNIMATE Signal - série LM
Fermeture latérale, propriété
Fermé latéralement
Longueur du picot à souder (l)
3,5  mm
Montage sur le circuit imprimé
Raccordement soudé THT
Nombre de picots par pôle
1
Nombre de pôles
3
Pas en mm (P)
5,08  mm
Pas en pouces (P)
0,2  "
Système de soudure
Soudure manuelle
Soudure à la vague
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Tolérance sur la position du picot à souder
± 0,1 mm
Vitesse de transmission
10 / 100 Mbps

Propriétés électriques

Résistance de passage
1,20 mΩ

Données des matériaux

Matériau isolant
Wemid (PA)
Couleur
Orange
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Traitement
Ni 1-3 μm
SN 4-6 μm
Type étamé
mat
Structure en couches du raccordement soudé
1...3 µm Ni / 4...6 µm Sn mat
Température de stockage, min.
-40  °C
Température de stockage, max.
70  °C
Température de fonctionnement , min.
-50  °C
Température de fonctionnement , max.
120  °C

Emballage

Emballage
Boîte
Longueur VPE
491  mm
Largeur VPE
341  mm
Hauteur VPE
164  mm

Contrôles de type

Test : durabilité des marquages
  • Norme:
    DIN EN 60512-1-1 / 01.03
  • Test:
    marque d'origine, identification du type, pas, type de matériau, marque d'agrément UL, marque d'agrément CSA, longévité
  • Évaluation:
    disponible
Test : section à fixer
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,7 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Test de décrochage
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-K1.5
  • Évaluation:
    réussite
  • Exigence:
    ≥50 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U2.5
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
