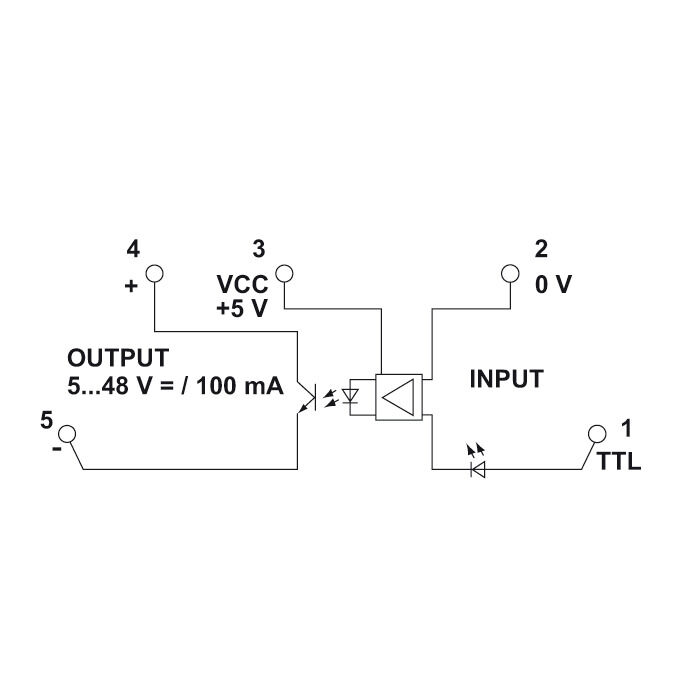

Vlastnosti
| Verze | MCZ řada, Polovodičové relé, Jmenovité řídicí napětí: 5 V TTL , Rated switching voltage: 5-48 V DC, Trvalý proud: 0,1 A, Připojení s kotevní svorkou |
| Číslo objednávky | 8398940000 |
| Typ | MCZ O 5VTTL |
| GTIN (EAN) | 4008190985448 |
| Množství | 10 ks |
| Hloubka | 63,2 mm |
| Hloubka (v palcích) | 2,488 inch |
| Výška | 91 mm |
| Výška (v palcích) | 3,583 inch |
| Šířka | 6,1 mm |
| Šířka (v palcích) | 0,24 inch |
| Čistá hmotnost | 20,2 g |
| Skladovací teplota | -40 °C...60 °C |
| Provozní teplota | -25 °C...40 °C |
| Vlhkost | Rel. vlhkost 40 °C / 93 %, bez kondenzace |
| MTTF | 2 114 a |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 35d83707-6a3b-45b5-b9f8-6ba8184c863e |
| Č. osvědčení (cURus) | E141197 |
| Jmenovité řídicí napětí | 5 V TTL |
| Jmenovitý řídicí proud | 1,65 mA DC |
| Jmenovité výkonové údaje | 10 mW |
| Ukazatel stavu | Zelená LED |
| Vstupní frekvence | 2,4 kHz |
| Jmenovité pomocné napětí | 5 V DC ±5 % |
| Rated switching voltage | 5-48 V DC |
| Trvalý proud | 0.1 A |
| Odložení zapnutí | <17 µs |
| Odložení vypnutí | <250 µs |
| Pokles napětí při max. zátěži | ≤ 1,8 V |
| Odolnost proti zkratu | Ne |
| Ochranný obvod, strana zátěže | Dioda |
| Typ kontaktu | 1 Spínací kontakt (TTL) |
| max. spínací výkon (DC ovládací napětí) | 2,4 kHz |
| Lišta | TS 35 |
| Testovací tlačítko k dispozici | No |
| Barevný | Béžová |
| Komponent s klasifikací hořlavosti UL 94 |
|
| Jmenovité napětí | 300 V |
| Závažnost znečištění | 2 |
| Kategorie rázového napětí | III |
| Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže | ≥ 5,5 mm |
| Dielektrická pevnost, kontrolní strana - strana zátěže | 1 kVeff / 1 s |
| Dielektrická pevnost k montážní liště | 4 kVeff / 1 min. |
| Impulse withstand voltage | 6 kV (1,2/50 µs) |
| Stupeň krytí | IP20 |
| Č. osvědčení (CSA) | 154685-1198742 |
| Č. osvědčení (cURus) | E141197 |
| Metoda připojení vodiče | Připojení s kotevní svorkou |
| Délka odizolování, jmenovité připojení | 8 mm |
| Rozsah sevření, jmenovité připojení | 1,5 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Upínací rozsah, max. | 1,5 mm² |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez propojení AWG, max. | AWG 16 |
| Průřez vodiče, pevný, min. | 0,5 mm² |
| Průřez vodiče, pevný, max. | 1,5 mm² |
| Průřez vodiče, pevným, min. (AWG) | AWG 26 |
| Průřez vodiče, pevným, max. (AWG) | AWG 16 |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. (AWG) | AWG 26 |
| Průřez připojení vodičů, jemně stáčené, max. (AWG) | AWG 16 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 0,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 1,5 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Informace o produktu | The cable lengths must not exceed 30 m. |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37678) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55030) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8398940000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8398940000) |
| Uživatelská dokumentace | [Device description -- Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_35714) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E141197 |
