Vlastnosti
| Verze | Měření/zobrazení výkonu pro 1-, 3fázové sítě |
| Objednací číslo | 1470260000 |

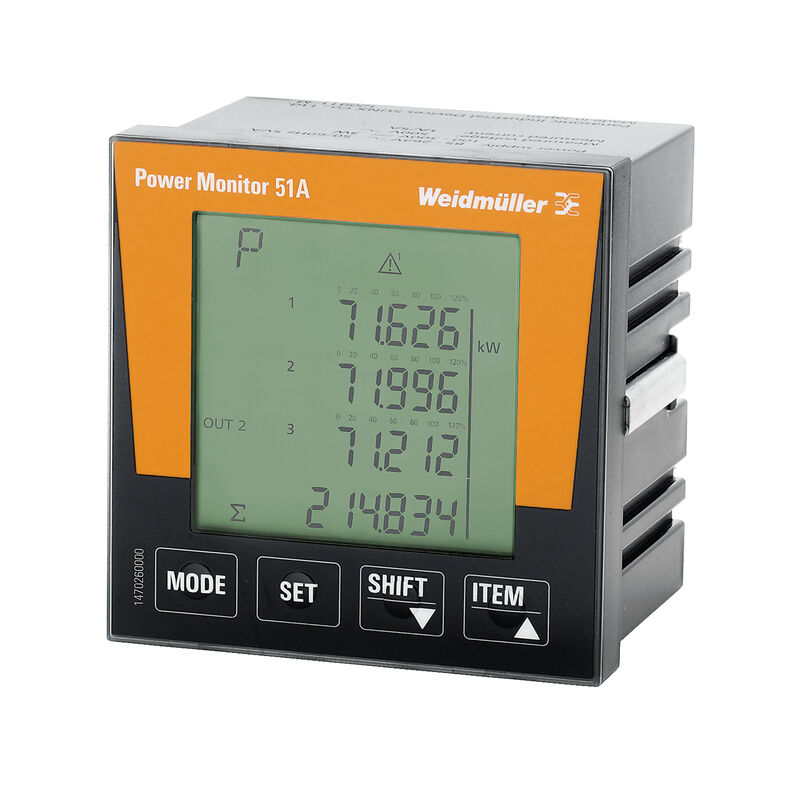

| Typ | POWER MONITOR 51A |
| EAN | 4050118276756 |
| Množství | 1 ks |
| Hloubka | 68 mm |
| Hloubka (v palcích) | 2,677 inch |
| Výška | 96 mm |
| Výška (v palcích) | 3,78 inch |
| Šířka | 96 mm |
| Šířka (v palcích) | 3,78 inch |
| Čistá hmotnost | 386 g |
| Skladovací teplota | -25 °C...70 °C |
| Provozní teplota | -25 °C...55 °C |
| Vlhkost | Úroveň relativní vlhkosti 35 % až 85 % |
| REACH SVHC | Lead 7439-92-1 |
| Jmenovitý proud | 1 / 5 A |
| Kanály měření proudu | 4 |
| Měření zbytkového proudu | Ne |
| Přesnost měření proudu | 0,5 % |
| Měřicí rozsah, napětí L–L, AC | 0…500 V |
| Měřicí rozsah, napětí L–N, AC |
0…250 V (1P3W)
0…289 V (3P4W) |
| Přesnost měření napětí | 0,5 % |
| Síť o nízkém napětí |
TN-C
TN-C-S TT pro samotné L-N |
| Třívodičový systém | Ano |
| Čtyřvodičový systém | Ano |
| Rozhraní |
RS485: Autobaud, 9,6 – 115,2 kbps (zástrčné šroubové svorky)
USB |
| Protokol | Modbus RTU |
| Počet digitálních vstupů | 2 |
| Počet digitálních výstupů | 2 |
| Paměť; minimální a maximální hodnota | Ne |
| Software | Power Monitor - správce |
| Integrovaná logika | Ne |

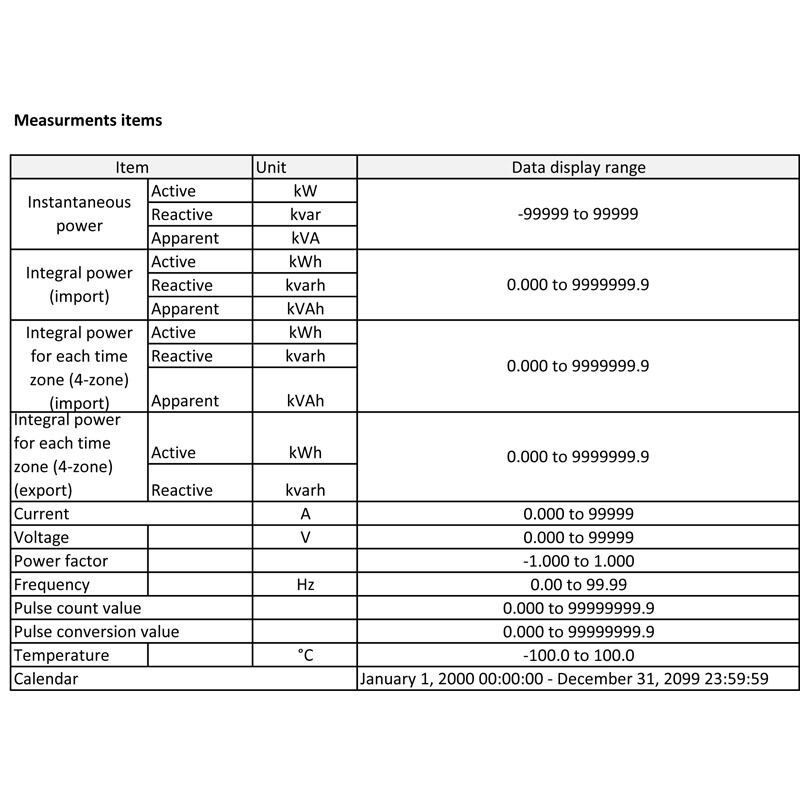

| Display value |
Zdálnivý výkon
Skutečný výkon THD-I THD-U Harmonické napětí Harmonický proud Jalový výkon Účiník Napětí Proud Frekvence Teplota Nesymetrie napětí Nesymetrie proudu |
| Jmenovitý proud | 1 / 5 A |
| Stupeň krytí |
Přední deska: IP51
Skříň: IP20 |
| Verze | Měření/zobrazení výkonu pro 1-, 3fázové sítě |
| Závažnost znečištění | 2 |
| Standardy | IEC 61010-1 |
| Měřicí rozsah, napětí L–N, AC |
0…250 V (1P3W)
0…289 V (3P4W) |
| Měřicí rozsah, napětí L–L, AC | 0…500 V |
| Kategorie rázového napětí | II |
| Napájecí napětí |
85–264 V AC
100...300 V DC |
| Napájecí napětí | 230 V |
| Třívodičový systém | Ano |
| Čtyřvodičový systém | Ano |
| Vzorkovací frekvence 50/60 Hz | 1 024 kHz |
| Výsledek měření, po vteřinách | 100 000 ms |
| Měření zbytkového proudu | Ne |
| Kanály měření proudu | 4 |
| Přesnost měření napětí | 0,5 % |
| Přesnost měření proudu | 0,5 % |
| Přesnost měření pro aktivní energii (kWh, .../5 A) | 1 % pro vypočtené hodnoty |
| Počitadlo hodin v provozu | Ne |
| Hodiny | Ano |
| Nesymetrické | Ano |
| Kladný, záporný a nulový systém | Ano |
| Krátká přerušení | Ano |
| Funkce záznamu sekvence událostí | Ne |
| Kategorie rázového napětí | II |
| Závažnost znečištění | 2 |
| Osvědčení/Certifikát/Prohlášení o shodě | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_239747) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211763) |
| Technické údaje | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1470260000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1470260000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1470260000&norm=0) |
| Software |
[Runtime Software -- Description ModBus registers (XLS)](https://mdcop.weidmueller.com/mediadelivery/asset/900_38340)
[Runtime Software -- Software - Power Monitor Manager; version 2](https://mdcop.weidmueller.com/mediadelivery/asset/900_191022) |
| Uživatelská dokumentace |
[Application notes -- Operation with S-/E-Converter; English (PDF)](https://mdcop.weidmueller.com/mediadelivery/asset/900_36139)
[Device description -- Quick Guide German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_39318) [Application notes -- Manual Power Monitor German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_39956) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| Dlouhá specifikace |
K optimalizaci spotřeby energie vašich strojů a systémů je třeba měřit a zobrazovat elektrické parametry. To vede k analýze a následně k úsporám a vytvoření systému na řízení spotřeby energie. Společnost Weidmüller nyní nabízí jednoduše instalovatelné řešení. Při implementaci systému řízení spotřeby energie podle ISO 50001 je Power Monitor 51A jedním z modulů, které musí splňovat požadavky pro záznam, zobrazení a analýzu toků elektřiny. Technické údaje: Vstupní data: proměnná měření: aktivní, jalový, zdánlivý výkon Záznam kmitočtů do 99,99 Hz a teplot do 100°C Proměnná měření: AC sinus (50/60 Hz) určení Vstup: vstupy měření napětí V1, V2, V3 Rozsah vstupního napětí: 0 V AC – 500 V AC (fáze/fáze) Rozsah vstupního napětí: 0 V AC – 300 V AC (fáze/nula) Přesnost: 0,5 %, rozsah vstupního proudu: přes externí převodníky, vstupní proud: 8 000 A (primární), vstupní proud: 5 A (sekundární), Práh odezvy jmenovité hodnoty rozsahu měření: 1 mA Rozsah měření energie: 0 kW – 9999999,9 kW Rozsah měření energie: 0 kVar – 9999999,9 kVar Rozsah měření energie: 0 kVA – 9999999,9 kVA Až 31 harmonických kmitů. Přesnost: 1 % Rozhraní: RS-485 Typ připojení: šroubové svorky Obecné údaje: šířka: 96 mm, výška: 96 mm Displej: LCD, podsvícený Rozsah napájecího napětí 85 V AC – 264 V AC Jmenovitá spotřeba proudu: 6 VA, stupeň krytí: IP 51 (přední strana), IP 20 (zadní strana) Typy sítí: 3fázová (3 nebo 4 vodiče), 2fázová (2 vodiče) a 1fázová (1 vodič), také lze měřit proud v nulovém vodiči Barva: černá, Soulad: označení CE Jmenovité izolační napětí: 300 V AC (EN 61010-1) Kategorie přepětí: II, okolní teplota (provozní): -25°C – 55°C, okolní teplota (skladování/doprava): -25°C – 70°C Max. povolená vlhkost (provozní): 85 %, nadmořská výška < 2000 m Údaje o připojení: průřez pružného vodiče min.: 0,5 mm², průřez pružného vodiče max.: 2,5 mm², průřez pevného vodiče min.: 0,2 mm², průřez pevného vodiče max.: 4 mm², typ připojení: šroubové připojení Objednací údaje: produkt: rozhraní společnosti Weidmüller, typ: Power Monitor, číslo produktu: 1470260000 |
| Krátká specifikace | Měřicí zařízení s paměťovou funkcí pro optimalizaci spotřeby energie |
| Schválení |  |
| ROHS | Shoda |
