Vlastnosti

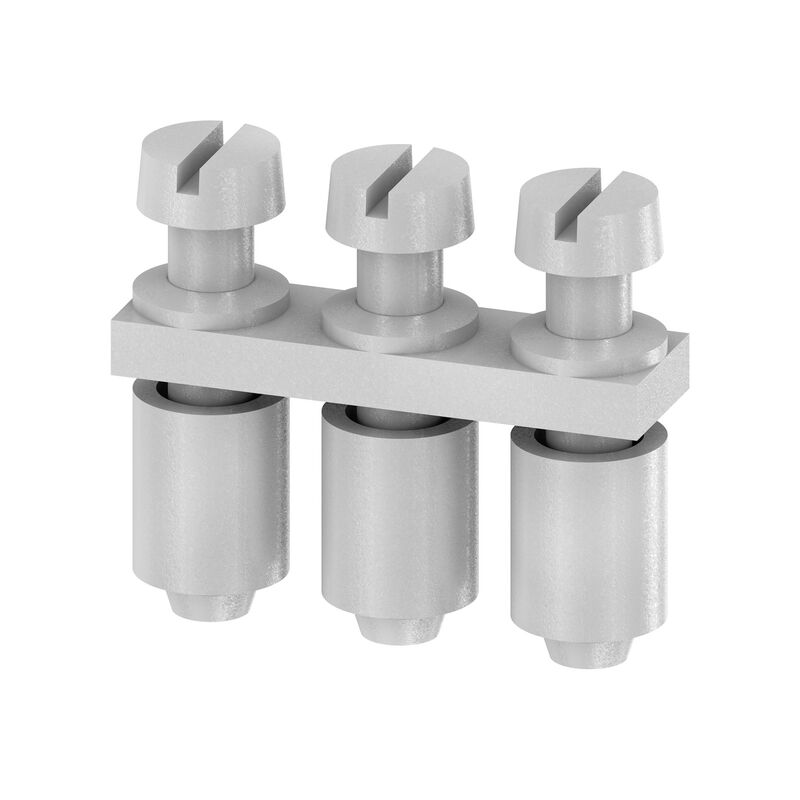

| Verze | Propojka (svorka), Přišroubováno, Šedá, 24 A, Počet pólů: 3, Rozteč v mm (P): 5.10, Izolované: Ne, Šířka: 14.2 mm |
| Číslo objednávky | 0368300000 |
| Typ | Q 3 AKZ1.5 |
| GTIN (EAN) | 4008190074913 |
| Množství | 50 ks |
| Hloubka | 11 mm |
| Hloubka (v palcích) | 0,433 inch |
| Výška | 4 mm |
| Výška (v palcích) | 0,157 inch |
| Šířka | 14,2 mm |
| Šířka (v palcích) | 0,559 inch |
| Čistá hmotnost | 2,5 g |
| Skladovací teplota | -25 °C...55 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Cu Zn |
| Barevný | Šedá |
| Verze | pro příčnou propojku |
| Návod k instalaci | Přímá montáž |
| Typ upevnění | Přišroubováno |
| Verze testovaná ve výbušném prostředí | Ne |
| Jmenovitý proud, více pólů | 24 A |
| Počet propojených svorkovnic | 3 |
| Typ | Spojovací konektor |
| Rozteč v mm (P) | 5,1 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 3 |
| Jmenovitý proud | 24 A |
| Technické údaje |
[CAD data -- 04444_Q_3_AKZ1.5_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38097)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59064) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0368300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0368300000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
