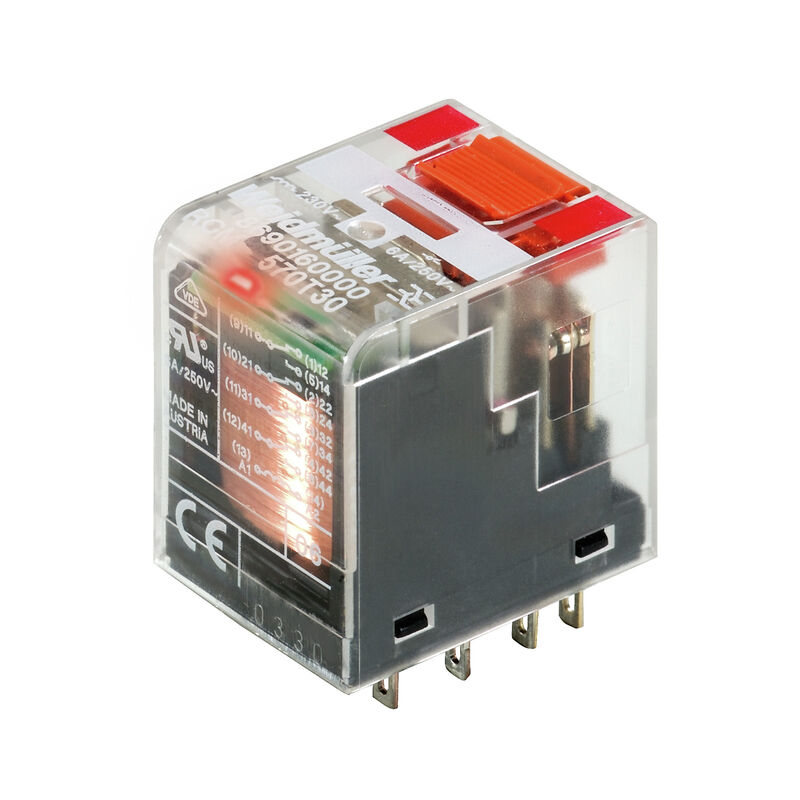

RCM570T30
RIDERSERIES RCM, Relé, Počet kontaktů: 4, CO contact AgNi, Jmenovité řídicí napětí: 230 V AC, Trvalý proud: 6 A, Zásuvné připojení Plug-in, Testovací tlačítko k dispozici: Ano
Vlastnosti
| Verze | RIDERSERIES RCM, Relé, Počet kontaktů: 4, CO contact AgNi, Jmenovité řídicí napětí: 230 V AC, Trvalý proud: 6 A, Zásuvné připojení Plug-in, Testovací tlačítko k dispozici: Ano |
| Číslo objednávky | 8690160000 |
| Typ | RCM570T30 |
| GTIN (EAN) | 4032248360819 |
| Množství | 10 ks |
| Hloubka | 29 mm |
| Hloubka (v palcích) | 1,142 inch |
| Výška | 28 mm |
| Výška (v palcích) | 1,102 inch |
| Šířka | 22,5 mm |
| Šířka (v palcích) | 0,886 inch |
| Čistá hmotnost | 28,5 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...70 °C |
| Vlhkost | Rel. vlhkost 40 °C / 93 %, bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Č. osvědčení (cURus) | E522350 |
| Jmenovité řídicí napětí | 230 V AC |
| Jmenovitý proud AC | 4.4 mA |
| Jmenovité výkonové údaje | 1012 mVA |
| Odpor cívky | 19465 Ω ± 15 % |
| Ukazatel stavu | Červená LED |
| Rated switching voltage | 240 V AC |
| Trvalý proud | 6 A |
| Max. četnost spínání při jmenovité zátěži | 0,1 Hz |
| Max. spínací napětí, AC | 250 V |
| Min. spínací výkon |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Špičkový proud | 12 A / 20 ms |
| AC spínací výkon (odporový), max. | 1500 VA |
| DC spínací výkon (odporový), max. | 144 W @ 24 V |
| Odložení zapnutí | ≤ 15 ms |
| Odložení vypnutí | ≤ 10 ms |
| Typ kontaktu | 4 CO contact (AgNi) |
| Mechanická životnost |
AC cívka 20 x 106 spínacích cyklů
DC cívka 30 x 106 spínacích cyklů |
| Testovací tlačítko k dispozici | Ano |
| Verze testovacího tlačítka |
Testovací tlačítko s aretací
Testovací tlačítko bez aretace |
| Indikátor pozice mechanického přepínače | Ano |
| Barevný | Transparentní |
| Klasifikace hořlavosti UL 94 | V-2 |
| Jmenovité napětí | 250 V |
| Závažnost znečištění | 2 |
| Kategorie rázového napětí | III |
| Skupina izolačního materiálu | IIIa |
| Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže | ≥ 4 mm |
| Dielektrická pevnost, kontrolní strana - strana zátěže | 2,5 kVeff / 1 min. |
| Dielektrická pevnost sousedních kontaktů | 2 kVef / 1 min |
| Dielektrická pevnost otevřeného kontaktu | 1,2 kVef / 1 min. |
| Impulse withstand voltage | 5 kV (1.2/50 µs) |
| Stupeň krytí | IP20 |
| Č. osvědčení (CSA) | 249409-2426937 |
| Č. osvědčení (VDE) | 40011762 |
| Č. osvědčení (cURus) | E522350 |
| Metoda připojení vodiče | Zásuvné připojení Plug-in |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35350) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55103) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8690160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8690160000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E522350 |
Příslušenství
-
-
-
-
ID výrobku:8869750000Obalová jednotka:10 ks
RIDERSERIES, Ochranný varistor, Jmenovité řídicí napětí: 230 V UC, Zásuvné připojení Plug-in
-
ID výrobku:8870830000Obalová jednotka:10 ks
RIDERSERIES, Zátěž, Jmenovité řídicí napětí: 110…230 V UC, Zásuvné připojení Plug-in
-
ID výrobku:1172210000Obalová jednotka:10 ks
RIDERSERIES, RC filtr, Jmenovité řídicí napětí: 230 V UC, Zásuvné připojení Plug-in
-
ID výrobku:8869580000Obalová jednotka:10 ks
RIDERSERIES, Nulová dioda, Jmenovité řídicí napětí: 6…230 V DC, Zásuvné připojení Plug-in
-
ID výrobku:8869790000Obalová jednotka:10 ks
RIDERSERIES, RC filtr, Jmenovité řídicí napětí: 110…230 V UC, Zásuvné připojení Plug-in
-
-
ID výrobku:2619940000Obalová jednotka:3000 ks
ESG, Značky na přístroje, 6 x 15 mm, Bílá
-
ID výrobku:8869420000Obalová jednotka:10 ks
RIDERSERIES RCM, Reléová patice, Počet kontaktů: 4, CO contact, Trvalý proud: 6 A, Šroubové připojení
-
ID výrobku:8869390000Obalová jednotka:10 ks
RIDERSERIES RCM, Reléová patice, Počet kontaktů: 4, CO contact, Trvalý proud: 6 A, Šroubové připojení
-
ID výrobku:8869430000Obalová jednotka:10 ks
RIDERSERIES RCM, Reléová patice, Počet kontaktů: 4, CO contact, Trvalý proud: 6 A, PUSH IN
-
ID výrobku:8869650000Obalová jednotka:10 ks
RIDERSERIES, LED modul, Jmenovité řídicí napětí: 110…230 V UC, Zásuvné připojení Plug-in
-
ID výrobku:8869660000Obalová jednotka:10 ks
RIDERSERIES, LED modul, Jmenovité řídicí napětí: 110…230 V UC, Zásuvné připojení Plug-in
-
ID výrobku:2558330000Obalová jednotka:80 ks
ESG, Značky na přístroje x 26 mm, PA 66, Barevný: Bílá
-
-
ID výrobku:2005100000Obalová jednotka:3000 ks
ESG, Značky na přístroje, 6 x 17 mm, Bílá
Protikusy
-
ID výrobku:8869390000Obalová jednotka:10 ks
RIDERSERIES RCM, Reléová patice, Počet kontaktů: 4, CO contact, Trvalý proud: 6 A, Šroubové připojení
-
ID výrobku:8869430000Obalová jednotka:10 ks
RIDERSERIES RCM, Reléová patice, Počet kontaktů: 4, CO contact, Trvalý proud: 6 A, PUSH IN
-
ID výrobku:8869420000Obalová jednotka:10 ks
RIDERSERIES RCM, Reléová patice, Počet kontaktů: 4, CO contact, Trvalý proud: 6 A, Šroubové připojení
