Vlastnosti
| Verze | Rozhraní, RS, LED, 3-vodičový, Šroubové připojení |
| Číslo objednávky | 9445770000 |

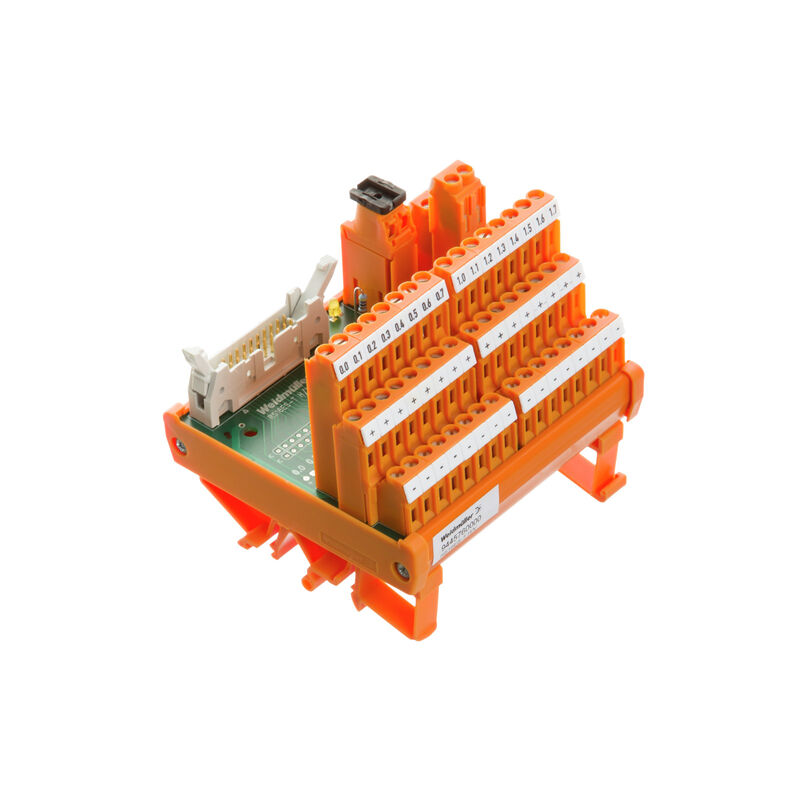

| Typ | RS 16IO 3W L H S |
| GTIN (EAN) | 4032248252978 |
| Množství | 1 ks |
| Hloubka | 72 mm |
| Hloubka (v palcích) | 2,835 inch |
| Výška | 87 mm |
| Výška (v palcích) | 3,425 inch |
| Šířka | 90 mm |
| Šířka (v palcích) | 3,543 inch |
| Čistá hmotnost | 250 g |
| Skladovací teplota | -40...60 °C |
| Provozní teplota | -25...50 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Jmenovitý proud IN | 1 A |
| Provozní teplota UL, max. | 25 °C |
| Provozní teplota UL, min. | 0 °C |
| Jmenovité napětí UN | 24 V DC |
| Jmenovité napětí DC UN (napájení) | 24 V |
| Jmenovitý proud (napájení) | 2 A |
| Jmenovitý proud, pojistka (napájení) | 3,15 A |
| Stavový displej LED kanálu | zelená |
| Odpojení kanálu | Ne |
| Typ testovacího bodu | Ne |
| Pojistka kanálu | Ne |
| LED stav napětí napájení | žlutá |
| Pojistka napájení | 3,15 A |
| Běžná polarita pólu | Ano |
| Počet pólů (řídící strana) | 20pólová zástrčka |
| Připojení (strana periferie) | LP3R 5,08 mm |
| Připojení k řídící straně | Zásuvný konektor v souladu s IEC60603-13 / DIN41651 |
| Systém kabeláže | 3-vodičový |
| Provozní napětí | 24 V DC ± 10 % |
| Max. proud na kanál | 1 A |
| Celkový provozní proud | 2 A |
| Podle normy | DIN EN 50178 |
| Jmenovité napětí izolace | <50 V AC |
| Kategorie přepětí | III |
| Závažnost úrovně znečištění | 2 |
| Test pulzního napětí (1,2/50μs) | 0,8 kV |
| Zkušební napětí izolace AC | 0,35 kV |
| Délka odizolování | 6 mm |
| Max. průřez vodiče, AWG | AWG 12 |
| Min. průřez vodiče, AWG | AWG 26 |
| Objímka s plastovou manžetou, max. | 2,5 mm² |
| Pevné, max. H05(07) V-U | 6 mm² |
| Pevné, min. H05(07) V-U | 0,5 mm² |
| Pružné s objímkou, max. | 2,5 mm² |
| Pružné s objímkou, min. | 0,5 mm² |
| Pružné, max. H05(07) V-K | 4 mm² |
| Pružné, min. H05(07) V-K | 0,5 mm² |
| Rozsah upnutí, max. | 6 mm² |
| Rozsah upnutí, min. | 0,13 mm² |
| Typ připojení | Šroubové připojení |
| Utahovací moment, max. | 0,6 Nm |
| Utahovací moment, min. | 0,5 Nm |
| Typ připojení | Šroubové připojení |
| Upínací rozsah, min. | 0,13 mm² |
| Upínací rozsah, max. | 6 mm² |
| Pevné, min. H05(07) V-U | 0,5 mm² |
| Pevné, max. H05(07) V-U | 6 mm² |
| Pružné, min. H05(07) V-K | 0,5 mm² |
| Pružné, max. H05(07) V-K | 4 mm² |
| Pružné s objímkou, max. | 2,5 mm² |
| Pružné s objímkou, min. | 0,5 mm² |
| Koncovka s plastovou objímkou, max. | 2,5 mm² |
| Průřez vodiče, min. AWG | AWG 26 |
| Průřez vodiče, max. AWG | AWG 12 |
| Utahovací moment, min. | 0,5 Nm |
| Utahovací moment, max. | 0,6 Nm |
| Délka odizolování | 6 mm |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153597)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153606) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_248226) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9445770000) |
| Oznámení o změně produktu | [20220525 Technical change to RS and RSM](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E141197 |
