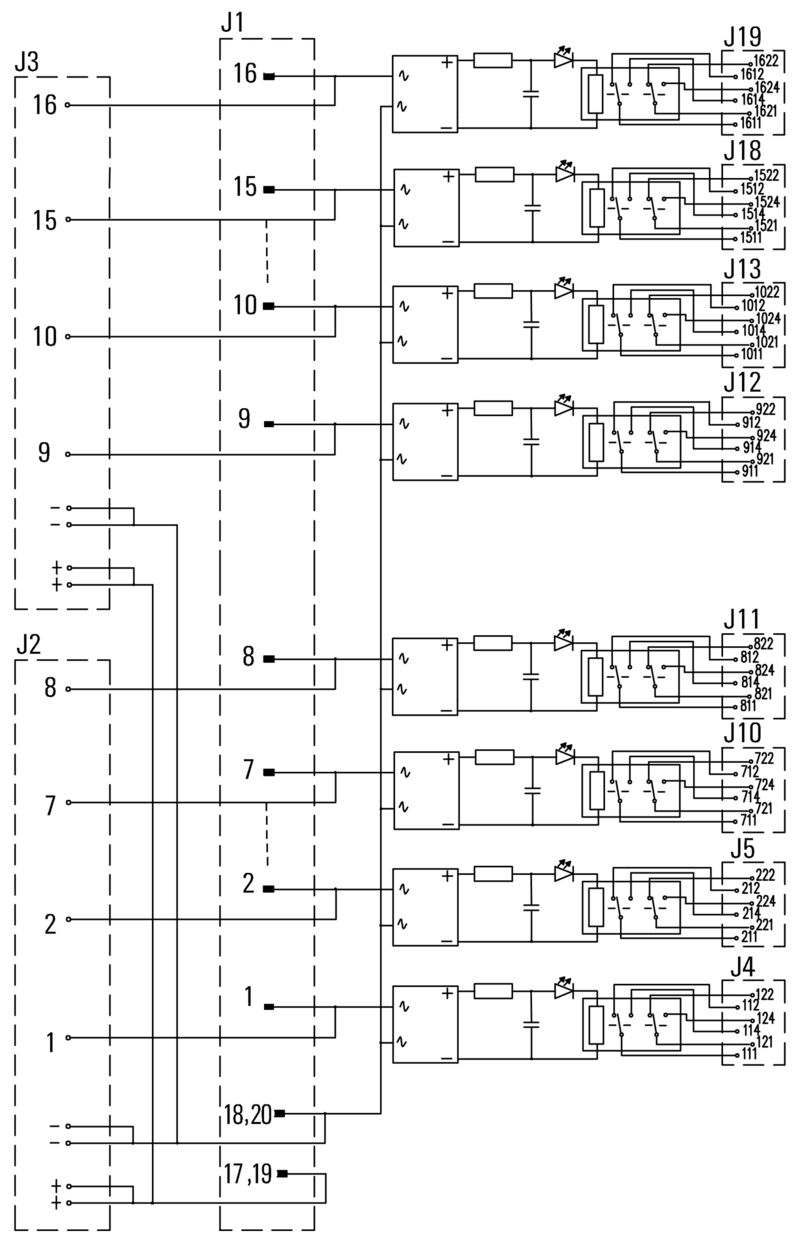

RSM-16 24VAC/DC 2CO S
RSM-16 24VAC/DC 2CO S

RSM-16 24VAC/DC 2CO S

Dieses Produkt ist nicht mehr verfügbar.

Schnittstelle, RSM, Schraubanschluss

Art.-Nr. 1449310000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 10
Tanúsítványok Allgemeine Bestelldaten Dimensions et poids Teploty Environmental Product Compliance Bemessungsdaten UL Obecné údaje Anschluss Daten Rating data Bemessungsdaten Eingang Especificaciones de salida Isolationskoordinaten (EN50178) Isolationskoordinaten (EN50178) Anschluss Feld Classifications

Tanúsítványok

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E141197

Allgemeine Bestelldaten

Ausfuehrung
Schnittstelle, RSM, Schraubanschluss
Best.-Nr.
1449310000
Art

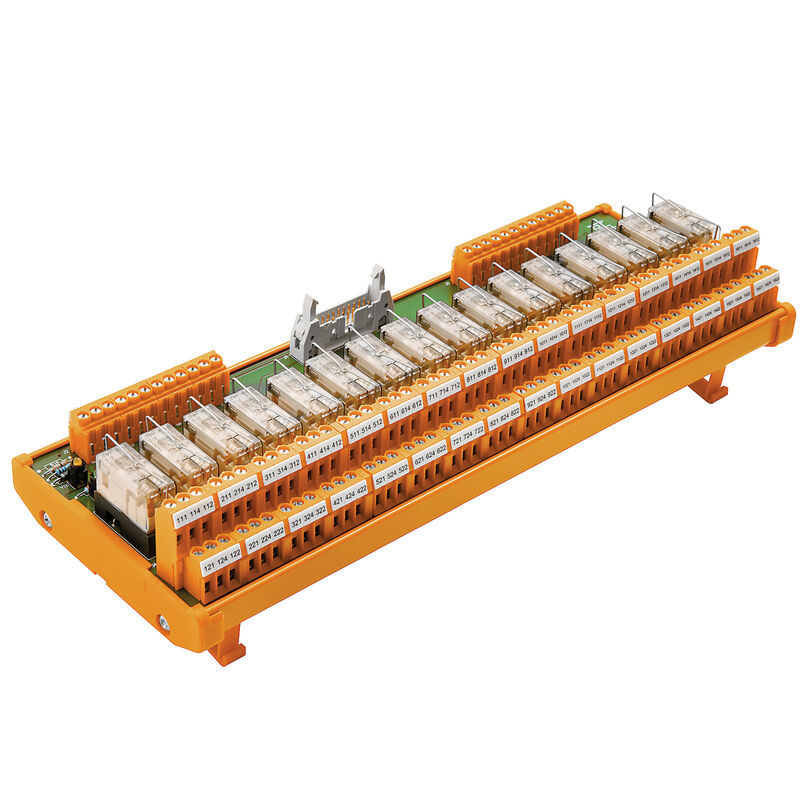

RSM-16 24VAC/DC 2CO S
GTIN (EAN)
4050118253481
VPE
1 Stück
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1770678000000)/

Dimensions et poids

Tiefe
71 mm
Mélység (coll)
2,795 inch
Höhe
109 mm
Height (inches)
4,291 inch
Breite
290 mm
Breite (inch)
11,417 inch
Nettogewicht
856,228 g

Teploty

Lagertemperatur
-40...60 °C
Betriebstemperatur
-25...50 °C

Environmental Product Compliance

RoHS-Konformitätsstatus
Conforme sans exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Bemessungsdaten UL

Betriebstemperatur UL, max.
25 °C
Betriebstemperatur UL, min.
0 °C
Nennstrom IN
22,9 mA
Bemessungsspannung AC UN (Versorgung)
24 V
Bemessungsspannung DC UN (Versorgung)
24 V
Bemessungsstrom (Versorgung)
1 A
Bemessungsspannung AC UN (Eingang)
24 V
Bemessungsspannung DC UN (Eingang)
24 V
Bemessungsspannung AC UN (Ausgang)
250 V
Nennstrom Imax (Ausgang)
4,6 A

Obecné údaje

LED-Statusanzeige pro Relais
green

Anschluss Daten

Anschluss (Feldseite)
LL2N 5,08 mm
Anschluss (Steuerseite)
LP 5.08 + Steckverbinder nach IEC60603-13/DIN41651 20-polig
LL 5,08 mm

Rating data

Mechanische Lebensdauer
30 x 106 conmutaciones

Bemessungsdaten Eingang

Eingangsspannung
24 V AC ± 10 %
24 V DC ± 10%
Eingangsstrom
DC 22.9 mA / AC 13.9 mA

Especificaciones de salida

Relaistyp
RCL
Typ des Ausgangs
Potential-free contact
Material der Kontakte
AgNi 90/10
Nennspannung
≤ 250 V AC
Maximaler AC Dauerstrom
5 A
Mindestkontaktspannung
5 V
Mindestkontaktstrom
0,1 A

Isolationskoordinaten (EN50178)

Verschmutzungsgrad
2
Impulsspannungsprüfung (1,2/50µs)
6 kV
Durchschlagsfestigkeitsprüfung AC
1,2 kV

Isolationskoordinaten (EN50178)

Nenn-Eingangsspannung
<50 V AC
Nenn-Ausgangsspannung
250 V AC
Überspannungskategorie Ausgang/Ausgang
III
Überspannungskategorie Eingang/Ausgang
III
Verschmutzungsgrad
2
Impulsspannungsprüfung (1,2/50µs)
6 kV
Durchschlagsfestigkeitsprüfung AC
1,2 kV
Abstand Eingang/Ausgang
≥ 5,5 mm

Anschluss Feld

Abisolierlänge
6 mm
Anzugsmoment, max.
0,6 Nm
Anzugsmoment, min.
0,5 Nm
Art der Verbindung
Schraubanschluss
Fest, max. H05(07) V-U
6 mm²
Fest, min. H05(07) V-U
0,5 mm²
Flexibel mit Hülse, max.
2,5 mm²
Flexibel mit Hülse, min.
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Hülse mit Kunststoffkragen, max.
2,5 mm²
Klemmbereich, max.
6 mm²
Klemmbereich, min.
0,5 mm²
Leiteranschlussquerschnitt max. AWG
AWG 12
Leiteranschlussquerschnitt min. AWG
AWG 26

Classifications

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
