Vlastnosti
| Verze | Rozhraní, RSM, Šroubové připojení |
| Číslo objednávky | 1447950000 |

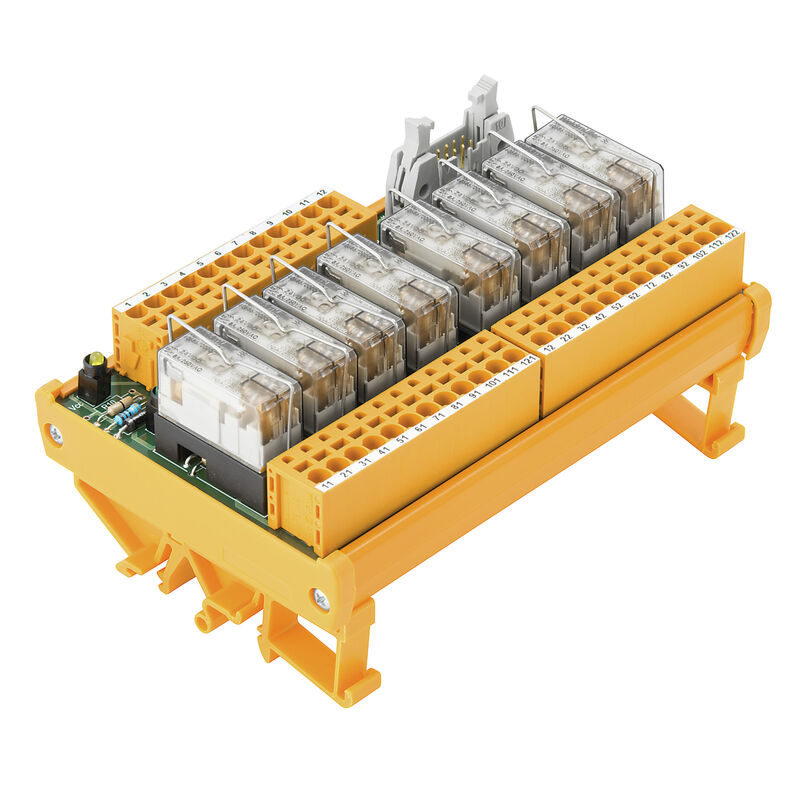

| Typ | RSM-8 24VAC/DC 1CO S |
| GTIN (EAN) | 4050118252705 |
| Množství | 1 ks |
| Hloubka | 66 mm |
| Hloubka (v palcích) | 2,598 inch |
| Výška | 87 mm |
| Výška (v palcích) | 3,425 inch |
| Šířka | 130 mm |
| Šířka (v palcích) | 5,118 inch |
| Čistá hmotnost | 253 g |
| Skladovací teplota | -40...60 °C |
| Provozní teplota | -25...50 °C |
| Stav souladu se směrnicí RoHS | Vyhovující |
| REACH SVHC |
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7 |
| SCIP | 66e752f3-a24f-4fef-89c4-f29f52d01390 |
| Jmenovitý proud IN | 22,9 mA |
| Provozní teplota UL, max. | 25 °C |
| Provozní teplota UL, min. | 0 °C |
| Jmenovité napětí AC UN (napájení) | 24 V |
| Jmenovité napětí DC UN (napájení) | 24 V |
| Jmenovitý proud (napájení) | 1 A |
| Jmenovité napětí AC UN (vstup) | 24 V |
| Jmenovité napětí DC UN (vstup) | 24 V |
| Jmenovité napětí AC UN (výstup) | 250 V |
| Jmenovitý proud Imax. (výstup) | 4,6 A |
| Stavový displej LED relé | zelená |
| Připojení (strana periferie) | LL 5.08 mm |
| Připojení k řídící straně |
LP 5,08 + zásuvný konektor v souladu s IEC60603-13 / DIN41651, 10pólový
LL 5,08 mm |
| Mechanická životnost | 30x 106 spínací cykly |
| Vstupní napětí |
24 V AC ± 10 %
24 V DC ± 10% |
| Vstupní proud | DC 22.9 mA / AC 13.9 mA |
| Typ relé | RCL |
| Typ výstupu | Bezpotenciálový kontakt |
| Materiál kontaktu | AgNi 90/10 |
| Jmenovité napětí | ≤ 250 V AC |
| Max. AC proud | 6 A |
| Minimální napětí kontaktu | 5 V |
| Minimální proud kontaktu | 0,1 A |
| Závažnost úrovně znečištění | 2 |
| Test pulzního napětí (1,2/50μs) | 6 kV |
| Zkušební napětí izolace AC | 1,2 kV |
| Jmenovitý vstup izolace | <50 V AC |
| Jmenovitý výstup izolace | 250 V AC |
| Kategorie přepětí vstup/výstup | III |
| Kategorie přepětí výstup/výstup | II |
| Závažnost úrovně znečištění | 2 |
| Test pulzního napětí (1,2/50μs) | 6 kV |
| Zkušební napětí izolace AC | 1,2 kV |
| Vzdušný prostor vstup/výstup | ≥ 5,5 mm |
| Délka odizolování | 6 mm |
| Max. průřez vodiče, AWG | AWG 12 |
| Min. průřez vodiče, AWG | AWG 26 |
| Objímka s plastovou manžetou, max. | 2,5 mm² |
| Pevné, max. H05(07) V-U | 6 mm² |
| Pevné, min. H05(07) V-U | 0,5 mm² |
| Pružné s objímkou, max. | 2,5 mm² |
| Pružné s objímkou, min. | 0,5 mm² |
| Pružné, max. H05(07) V-K | 4 mm² |
| Pružné, min. H05(07) V-K | 0,5 mm² |
| Rozsah upnutí, max. | 6 mm² |
| Rozsah upnutí, min. | 0,5 mm² |
| Typ připojení | Šroubové připojení |
| Utahovací moment, max. | 0,6 Nm |
| Utahovací moment, min. | 0,5 Nm |
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153588) |
| Oznámení o změně produktu |
[20210816 Technical change to RSM relay interfaces](https://mdcop.weidmueller.com/mediadelivery/asset/900_234417)
[20220525 Technical change to RS and RSM](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E141197 |
