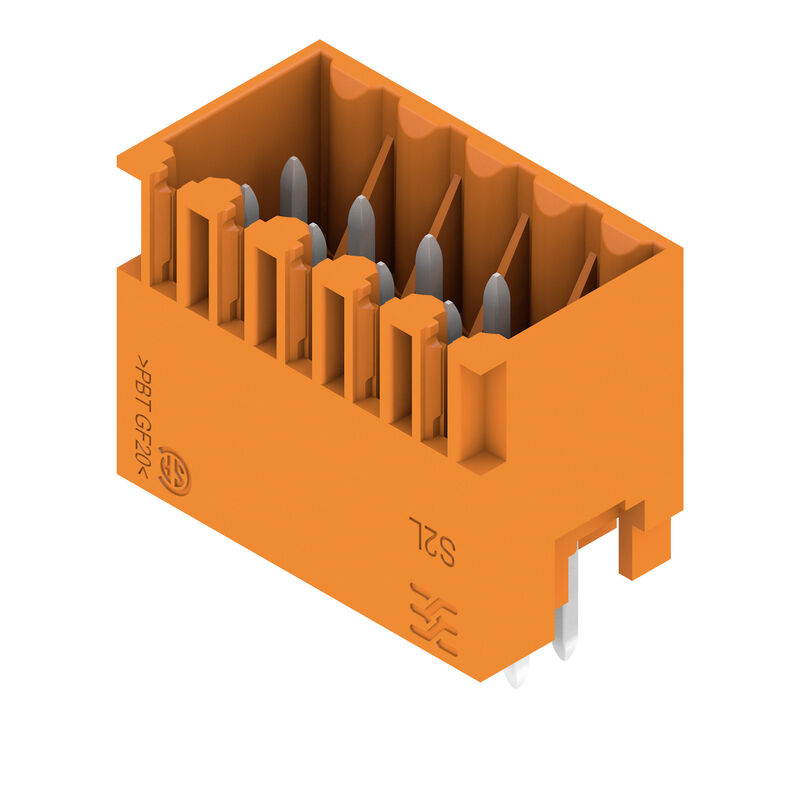

S2L 3.50/10/180G 3.5SN OR BX
Produktillustration
S2L 3.50/10/180G 3.5SN OR BX
Produktillustration
S2L 3.50/10/180G 3.5SN OR BX
Dimensional drawing

S2L 3.50/10/180G 3.5SN OR BX

PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 10, 180°, Solder pin length (l): 3.5 mm, tinned, orange, Box

Produkt-ID 1728810000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Är en motdel till 1 Använda produkter 36
Dopuszczenia General ordering data Wymiary i masa Environmental Product Compliance Системные характеристики Данные о материалах Dane znamionowe wg IEC Номинальные характеристики по CSA Märkdata enligt UL 1059 Упаковка Viktig hänvisningstext Klassificeringar

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Version
PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 10, 180°, Solder pin length (l): 3.5 mm, tinned, orange, Box
Order No.
1728810000
Type
S2L 3.50/10/180G 3.5SN OR BX
GTIN (EAN)
4032248040261
Qty.
96 items
Produktparametrar
IEC: 250 V / 10 A
UL: 150 V / 10 A
Förpackning
Box

Wymiary i masa

Depth
10,5 mm
Głębokość (cale)
0,413 inch
Height
17,7 mm
Bygghöjd (tum)
0,697 inch
Höjd lägstbyggande
14,2 mm
Width
18,9 mm
Byggbredd (tum)
0,744 inch
Masa netto
2,45 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Системные характеристики

Product family
OMNIMATE Signal - series B2L/S2L 3.50 - 2-row
Type of connection
Kretskortanslutning
Mounting onto the PCB
THT lödanslutning
Pitch in mm (P)
3,5 mm
Raster w calach (P)
0,138 "
Outgoing elbow
180°
Antal poler
10
Antal lödstift per pol
1
Solder pin length (l)
3,5 mm
Solder pin dimensions
d = 1,0 mm
oktagonal
Średnica otworu oczka lutowniczego (D)
1,3 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
14 mm
L1 i tum
0,551 "
Antal rader
1
Polradstal
2
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Koderbar
Ja
Max. instickskraft/pol
5 N
Max. dragkraft/pol
4 N

Данные о материалах

Materiał izolacyjny
PBT
Barwny
orange
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Materiał styków
Cu-legering
Powierzchnia styku
förtennad
Skiktstruktur för lödanslutningen
2...3 µm Ni / 5...7 µm Sn glansig
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-30 °C
Temperaturområde Montage, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
10 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
10 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
9 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
8,5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
250 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
125 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
80 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s mit 77 A

Номинальные характеристики по CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1488444
Rated voltage (Use group B / CSA)
150 V
Rated current (Use group B / CSA)
5 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
150 V
Rated voltage (Use group C / UL 1059)
50 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Rated current (Use group C / UL 1059)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Упаковка

Packaging
Ящик
VPE length
341 mm
VPE width
134 mm
VPE height
22 mm

Viktig hänvisningstext

Zgodność IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Uwagi

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Avstånd mellan rader: se hållayout
• Märkström relaterad till märkarea och min. antal poler.
• Lödhålsdiameter D=1,3+0,1 mm
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
