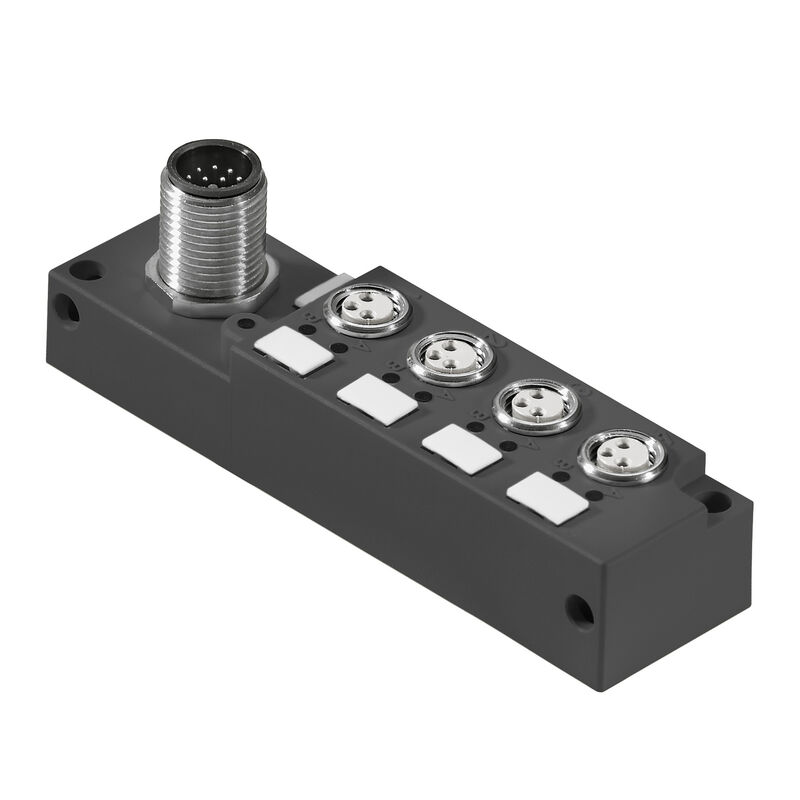

SAI-04L-VP12-3A-M08O-PNP
図に類似
SAI-04L-VP12-3A-M08O-PNP
寸法図
SAI-04L-VP12-3A-M08O-PNP
配線図
SAI-04L-VP12-3A-M08O-PNP
極スキーム
M8 = none

SAI-04L-VP12-3A-M08O-PNP

M12 コンセント付属, 8 極, Aコード化, M8, 30 V, , LED: はい, LEDイニシエータ: いいえ, 配線タイプ: 国民新党

商品番号 1051760000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 1 関連製品 8
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 接続データ 電気データ 一般的な技術データ 材料データ 技術データケーブル 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
適合

一般注文データ

バージョン
M12 コンセント付属, 8 極, Aコード化, M8, 30 V, , LED: はい, LEDイニシエータ: いいえ, 配線タイプ: 国民新党
注文番号
1051760000
種別
SAI-04L-VP12-3A-M08O-PNP
GTIN (EAN)
4032248790302
数量
1 items

寸法と重量

深さ
113 mm
奥行き（インチ）
4.449 inch
高さ
18.2 mm
高さ（インチ）
0.717 inch
幅
24 mm
幅（インチ）
0.945 inch
正味重量
64 g

温度

動作温度
-20 - 70°C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

接続データ

Fördelarutgång
M12 コンセント付属
8 極
Aコード化

電気データ

定格電圧、最小
15 V
定格電圧、最大
30 V
スロット当たりの最大電流容量
2 A
총 전류
2 A
Electrical isolation available
いいえ
絶縁抵抗
109 Ω

一般的な技術データ

Védelmi osztály
IP68
Pólusszám
3
Érintkező aljzatok száma
4
Connection thread
M8
Степень загрязнения
3
LED
はい
LED sensore
いいえ
操作表示の LED カラー
緑色

材料データ

Materiál O-kroužku
FKM
ハウジング主要材質
PBT
ディストリビュータ素材
プラスチック
Color de carcasa
黒色 (RAL 9005相当)
接点材質
CuZn
接触表面
金メッキ

技術データケーブル

Количество полюсов
3
Suitable for cable carriers
いいえ

分類

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
