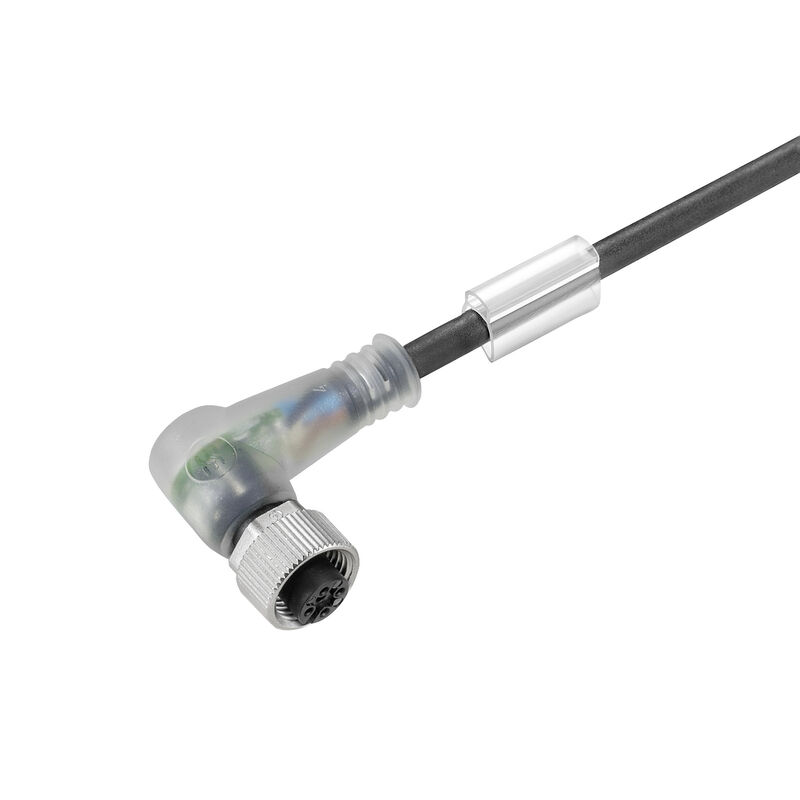

SAIL-M12BW-3L50U

Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 3, 50 m, Samice, zahnutý, Stíněný: Ne, LED: Ano, Materiál pláště: PUR, Halogen: Ne

ID výrobku 9457805000

Vlastnosti

Všeobecné objednací údaje

Verze	Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 3, 50 m, Samice, zahnutý, Stíněný: Ne, LED: Ano, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky	9457805000
Typ	SAIL-M12BW-3L50U
GTIN (EAN)	4050118348811
Množství	1 ks

Rozměry a hmotnosti

Čistá hmotnost

1 200 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	6c, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Barevné kódování	hnědá modrá černá
Barva opláštění	černá
Bez LABS	Ano
Cykly ohybu	12 mil.
Cykly ohybu v krutu	> 5 Mio.
Délka kabelu	50 m
Délka krutu	1 m
Halogen	Ne
Hydrolýza a odolnost proti mikrobům	Ano
Izolace	PP
Konfigurovatelná délka kabelu	Ne
Materiál pláště	PUR
Odolnost proti zkrutu	360 °/m
Odolnost proti šíření ohně	In accordance with UL1581 UL / CUL FT2 v souladu s IEC 60332-2-2
Odolnost vůči jiskrám ze sváření	Ne
Odolnost vůči olejům	v souladu s IEC 60811:404
Odolné vůči perlám kovu ze svařování	Ne
Poloměr ohybu, min., pohyblivý	10 x průměr kabelu
Poloměr ohybu, min., stacionární	5x průměr kabelu
Počet pólů	3
Průřez jádra	0,34 mm²
Rychlost	5 m/s
Stíněný	Ne
Teplotní rozpětí, pohyblivé	-25...80 °C
Teplotní rozpětí, stacionární	-40...80 °C
Vhodné pro nosiče kabelů	Ano
Vnější potah v souladu se stylem UL AWM	20549 (80 °C / 300 V)
Vnější průměr	4.3 mm ± 0.2 mm
Zesítěné vyzařování	Ne
Zrychlení	5 m/s²
Žíla v souladu se stylem UL AWM	10493 (80 °C / 300 V)

Všeobecné technické údaje

Cykly zapojování	≥ 100
Hlavní materiál krytu	PUR
Izolační síla	10⁸ Ω
Jmenovité napětí	24 V
Jmenovitý proud	4 A
LED	Ano
Materiál kroužku se závitem	Tlakově litý zinek
Povrch kontaktu	Pozlacené
propojeno můstkem	Ne
Připojovací závit	M12
Rozsah teplot krytu	-25…+85 °C
Stupeň krytí	IP67 IP68 přišroubované IP65 IP66
Utahovací moment	M12: 0,8 - 1,2 Nm
Verze	Samice, zahnutý
Závažnost znečištění	3

Elektrické vlastnosti

Izolační síla	10⁸ Ω
Jmenovité napětí	24 V

Obecné standardy

Standardní konektor	IEC 61076-2-101
Č. osvědčení (UL)	E307231

Standardy

Standardní konektor

IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo

M12, A-kódování, IP69, Kontakt samice, S úhlem 90°, Plast, LED, nestíněné

Konektor, pravý

Zástrčka vpravo

volný konec vodiče

Obrázky produktů

Název ilustrace 03	Rozměrový výkres
Podnadpis obrázku-03	Angled socket
Název ilustrace 04	Schéma pólů
Podnadpis obrázku-04	Socket
Název ilustrace 05	Schéma připojení
Název ilustrace 06	Ideální nástroj: Screwty ^{® s momentovou funkcí}
Podnadpis obrázku-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Soubory ke stažení

Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_153361)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9457805000)
Oznámení o změně produktu	[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623) [EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [Technical change to 3 to 5-pole unshielded M12 cord sets](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
Brožury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klasifikace

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Osvědčení

Schválení	![CE](/picture/CE.gif) ![UL](/picture/UL.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (UL)	E307231
