SAIL-M12BW-5-15U
SAIL-M12BW-5-15U
Dessin coté
Angled socket
SAIL-M12BW-5-15U
Schéma des pôles
M12 = A-coded
SAIL-M12BW-5-15U
Schéma
SAIL-M12BW-5-15U
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-5-15U

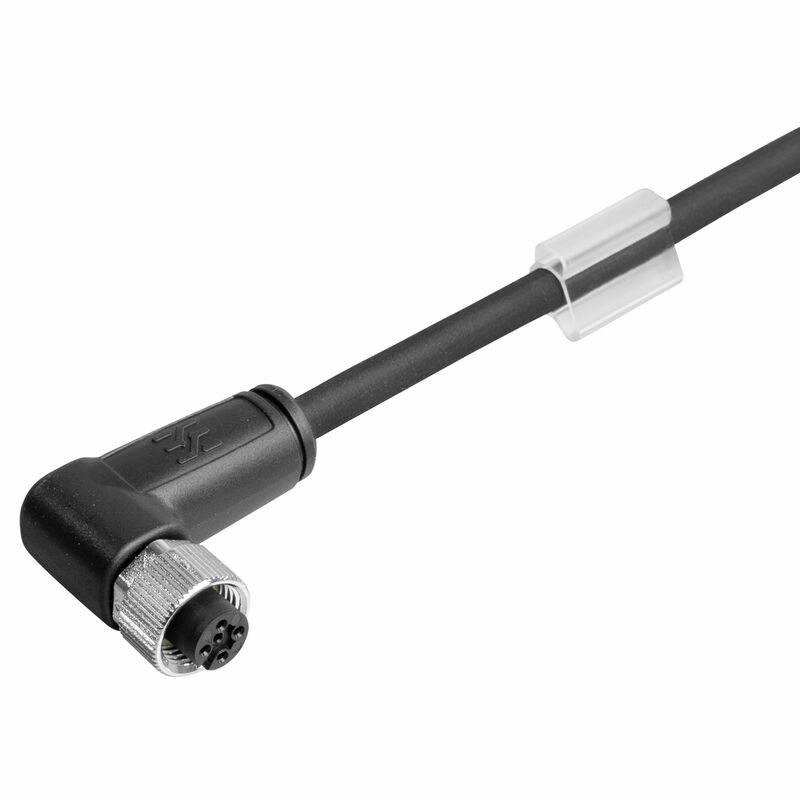

Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 5, 15 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

항목 번호 9457691500
데이터 시트 다운로드 Soporte técnico Descargas de productos
Tartozékok 7 Kapcsolódó termékek 13
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Normes générales Normes Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Informations générales de commande

Version
Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 5, 15 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence
9457691500
Type
SAIL-M12BW-5-15U
GTIN (EAN)
4032248848126
Qté.
1 Pièce

Dimensions et poids

Poids net
543 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Accélération
5 m/s²
Blindé
Non
Codage couleur
hnědá
bílá
modrá
černá
šedá
Couleur de la gaine
černá
Cycles de courbure
12 mil.
Cycles de courbure à la torsion
> 5 Mio.
Câble hybride
Nein
Diamètre extérieur
4.7 mm ± 0.15 mm
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
No
Isolation
PP
Longueur de câble configurable
No
Longueur de la courbure
1 m
Longueur du câble
15 m
Matériau de la gaine
PUR
Nombre de conducteurs
5
Nombre de pôles
5
Plage de température, en mouvement
-25...60 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
5 x diamètre du câble
Rayon de courbure, mobile
10 x diamètre du câble
Résistance de soudage
Non
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
selon CEI 60332-2-2
Résistance à la torsion
180 °/m
Résistant à l'hydrolyse et aux microbes
Oui
Réticulé par irradiation
Non
sans LABS
Oui
Section du conducteur
0,34 mm²
Tenue aux huiles
Oui
Tropicalisé (résistant aux perles de soudure)
Non
Utilisation sur chaîne porte-câbles
Oui
Vitesse
3,3 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)

Caractéristiques techniques générales

AF size
12 mm
Ciclos de enchufado
≥ 100
Codage
A-kódování
Filetage du raccordement
M12
Grado de polución
3
Hlavní materiál krytu
PUR
Insulation resistance
108 Ω
LED
Nem
Materiale anello filettato
주조 아연
Materiál kontaktu
stop miedzi
Nennspannung
60 V
Nominal current
4 A
Protection degree
IP65
IP66
IP67
IP68
Vissé
Surface du contact
doré
Temperature range of housing
-25...+85 °C
Tightening torque
M12 : 0,8 - 1,2 Nm
Verze
Femelle coudée
áthidalt
Non

Propriétés électriques

Résistance d'isolation
108 Ω
Tension nominale
60 V

Normes générales

Norme de connecteur
CEI 61076-2-101
Nº de certificat (cULus)
E307231

Normes

Norme de connecteur
CEI 61076-2-101

Mâle gauche

Plug left
M12, Codage A, Nombre de pôles.: 5, Contact femelle, Coudé à 0°, Prise mâle, non blindé

Mâle droite

Plug right
Extrémité libre du conducteur

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
