Vlastnosti
Verze | Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 8, 40 m, pin, rovný, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne |
Číslo objednávky | 1279434000 |

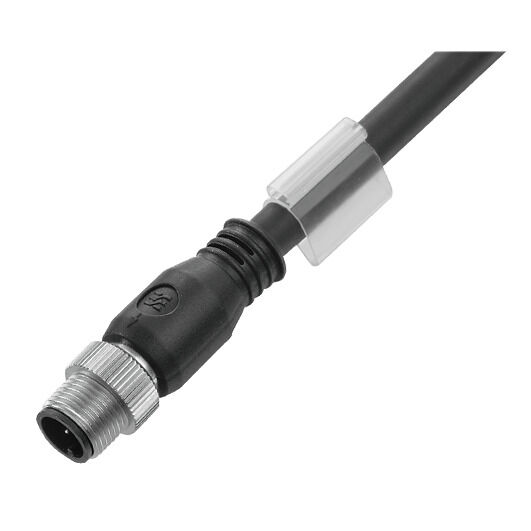

Typ | SAIL-M12G-8S40U |
GTIN (EAN) | 4050118546453 |
Množství | 1 ks |
Čistá hmotnost | 2 000 g |
Stav souladu se směrnicí RoHS | V souladu s výjimkou |
Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
Barevné kódování |
modrá
červená bílá hnědá zelená žlutá šedá růžová |
Barva opláštění | černá |
Cykly ohybu | 1 mil. |
Délka kabelu | 40 m |
Halogen | Ne |
Izolace | PP |
Konfigurovatelná délka kabelu | Ne |
Materiál pláště | PUR |
Odolnost proti zkrutu | 360 °/m |
Odolnost vůči jiskrám ze sváření | Ne |
Odolné vůči perlám kovu ze svařování | Ne |
Poloměr ohybu, min., pohyblivý | 12 x průměr kabelu |
Poloměr ohybu, min., stacionární | 5x průměr kabelu |
Počet pólů | 8 |
Průřez jádra | 0,25 mm² |
Rychlost | 100 m/s |
Stíněný | Ano |
Teplotní rozpětí, pohyblivé | -25...80 °C |
Teplotní rozpětí, stacionární | -40...80 °C |
Vhodné pro nosiče kabelů | Ano |
Vnější potah v souladu se stylem UL AWM | 20549 (80 °C / 300 V) |
Vnější průměr | 6.3 mm ± 0.2 mm |
Zesítěné vyzařování | Ne |
Zrychlení | 5 m/s² |
Cykly zapojování | ≥ 100 |
Hlavní materiál krytu | PUR |
Izolační síla | 108 Ω |
Jmenovité napětí | 30 V |
Jmenovitý proud | 2 A |
Kódování | A-kódování |
LED | Ne |
Materiál kroužku se závitem | Mosaz poniklovaná |
Povrch kontaktu | Pozlacené |
propojeno můstkem | Ne |
Připojovací závit | M12 |
Rozsah teplot krytu | -40 … +85 ° C |
Stupeň krytí |
IP67
přišroubované IP65 IP66 |
Utahovací moment | M12: 0,8 - 1,2 Nm |
Velikost AF | 13 mm |
Verze | pin, rovný |
Závažnost znečištění | 3 |
Izolační síla | 108 Ω |
Jmenovité napětí | 30 V |
Č. osvědčení (cULus) | E307231 |
Zástrčka vlevo | M12, A-kódování, IP67, Kontakt samec, přímý, Plast, stíněné |
Zástrčka vpravo | volný konec vodiče |
Název ilustrace 04 | Schéma pólů |
Podnadpis obrázku-04 | Male |
Název ilustrace 05 | Schéma připojení |
Název ilustrace 06 | Ideální nástroj: Screwty ® s momentovou funkcí |
Podnadpis obrázku-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_192197) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1279434000) |
Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001855 |
ETIM 7.0 | EC001855 |
ETIM 8.0 | EC001855 |
ETIM 9.0 | EC001855 |
ECLASS 9.0 | 27-06-03-11 |
ECLASS 9.1 | 27-06-03-11 |
ECLASS 10.0 | 27-06-03-11 |
ECLASS 11.0 | 27-06-03-11 |
ECLASS 12.0 | 27-06-03-11 |
ECLASS 13.0 | 27-06-03-11 |
ECLASS 14.0 | 27-06-03-11 |
Schválení | ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Shoda |
UL File Number Search | [Web UL](LINK/UL_search.html) |
Č. osvědčení (cULus) | E307231 |
