Vlastnosti
| Barva opláštění | černá |
| Typ produktu | Vedení senzoru/aktoru |

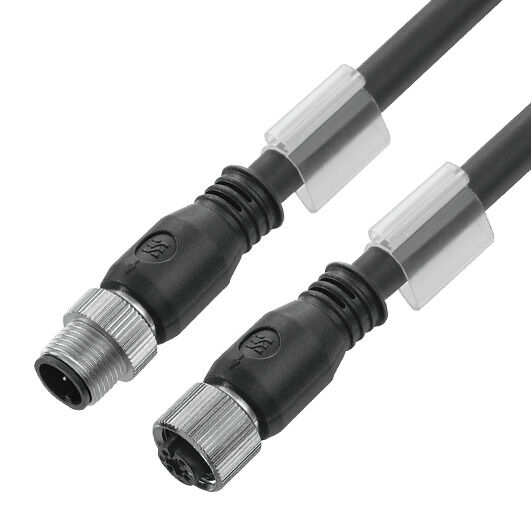

| Verze | Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 4, 3.6 m, pin, rovný – patice, rovná, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne |
| Objednací číslo | 1058500360 |
| Typ | SAIL-M12GM12G-4S3.6U |
| EAN | 4050118619621 |
| Množství | 1 ks |
| Čistá hmotnost | 196,129 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Barevné kódování |
černá
hnědá bílá modrá |
| Barva opláštění | černá |
| Bez LABS | Ano |
| Cykly ohybu | 2 mil. |
| Délka kabelu | 3,6 m |
| Halogen | Ne |
| Hydrolýza a odolnost proti mikrobům | Ano |
| Izolace | PP |
| Konfigurovatelná délka kabelu | Ne |
| Materiál pláště | PUR |
| Odolnost proti zkrutu | 0 °/m |
| Odolnost proti šíření ohně |
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2 |
| Odolnost vůči jiskrám ze sváření | Ne |
| Odolnost vůči olejům | v souladu s IEC 60811:404 |
| Odolné vůči perlám kovu ze svařování | Ne |
| Poloměr ohybu, min., pohyblivý | 10x průměr kabelu |
| Poloměr ohybu, min., stacionární | 5x průměr kabelu |
| Počet pólů | 4 |
| Průřez jádra | 0,34 mm² |
| Rychlost | 200 m/s |
| Stíněný | Ano |
| Teplotní rozpětí, pohyblivé | -25...80 °C |
| Teplotní rozpětí, stacionární | -40...80 °C |
| Vhodné pro nosiče kabelů | Ano |
| Vnější potah v souladu se stylem UL AWM | 20549 (80 °C / 300 V) |
| Vnější průměr | 5.4 mm ± 0.2 mm |
| Zesítěné vyzařování | Ne |
| Zrychlení | 5 m/s² |
| Žíla v souladu se stylem UL AWM | 10493 (80 °C / 300 V) |
| Cykly zapojování | ≥ 100 |
| Hlavní materiál krytu | PUR |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 250 V |
| Jmenovitý proud | 4 A |
| Kódování | A-kódování |
| LED | Ne |
| Materiál kroužku se závitem | Tlakově litý zinek |
| Povrch kontaktu | Pozlacené |
| propojeno můstkem | Ne |
| Připojovací závit | M12 / M12 |
| Rozsah teplot krytu | -25…+85 °C |
| Stupeň krytí |
IP65
IP66 IP67 IP68 přišroubované |
| Utahovací moment | M12: 0,8 - 1,2 Nm |
| Verze | pin, rovný – patice, rovná |
| Závažnost znečištění | 3 |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 250 V |
| Zástrčka vlevo | M12, A-kódování, IP69, Kontakt samec, přímý, Plast, stíněné |
| Zástrčka vpravo | M12, A-coded, IP69, female contact, straight, Plastic, shielded |
| Název ilustrace 05 | Schéma pólů |
| Podnadpis obrázku-05 | Male |
| Název ilustrace 06 | Schéma pólů |
| Podnadpis obrázku-06 | Socket |
| Název ilustrace 07 | Schéma připojení |
| Název ilustrace 08 | Ideální nástroj: Screwty ® s momentovou funkcí |
| Podnadpis obrázku-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251807) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1058500360) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Schválení |   |
| ROHS | Shoda |
