SAIL-M12GM8W-3-7.1U
SAIL-M12GM8W-3-7.1U
Profilritning
Male, straight
SAIL-M12GM8W-3-7.1U
Profilritning
Angled socket
SAIL-M12GM8W-3-7.1U
Polschema
Male
SAIL-M12GM8W-3-7.1U
Polschema
Socket
SAIL-M12GM8W-3-7.1U
Kopplingsbild
Schaltbild

SAIL-M12GM8W-3-7.1U

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1790719200000)/

Alternativ produkt: 9457981000

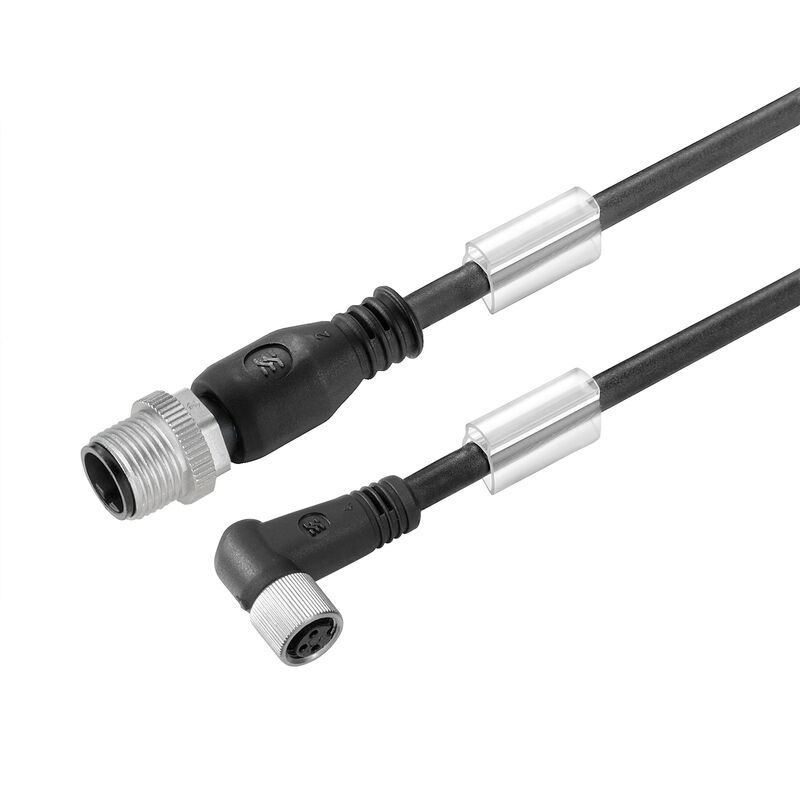

Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M8, Antal poler : 3, 7.1 m, stift, rakt – honkontakt, 90°, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 9457980710
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 39
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Kontakt vänster Kontakt höger Produktillustrationer Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M8, Antal poler : 3, 7.1 m, stift, rakt – honkontakt, 90°, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
9457980710
Typ
SAIL-M12GM8W-3-7.1U
GTIN (EAN)
4050118624342
Förp.
1 items
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1790719200000)/
Alternativ produkt
[9457981000](~/p/9457981000)

Mått och vikter

Diameter
3,6 mm
Nettovikt
217,2 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Acceleration
5 m/s²
Antal poler
3
Böjcykler
5 Mio
Böjradie min, fast monterad
5 x kabeldiameter
Böjradie min, rörlig
10 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Böjningscykler vid vridning
> 5 Mio.
Colore della guaina
svart (liknande RAL 9005)
Core cross-section
0,25 mm²
Dräneringsledare integrerad
Nej
Ekranowane
Nej
Färkodning
brun
blå
svart
Flamhärdighet
enligt IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
hastighet
3,33 m/s
Hydrolys- och mikrobresistent
Ja
Insulation
PP
Konfigurerbar kabellängd
Nej
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
Lunghezza del cavo
7,1 m
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelmaterial
PUR
Resistenza agli olii
Ja
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-25...60 °C
Vridningslängd
1 m
Vridtålighet
180 °/m
Ytterdiameter
3.6 mm + 0.15 mm
Галогены
Nej
케이블 캐리어에 적합
Ja

Allmänna tekniska data

IP69
IP65
IP66
Anslutningsgänga
M12 / M8
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kontaktyta
förgylld
LED
Nej
Material låsring
Zinkpressgjutning
Mässing, förnicklad
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
60 V
Stickcykler
≥ 100
Temperaturområde kapsling
-25…+85 °C
Utförande
stift, rakt – honkontakt, 90°

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
60 V

Kontakt vänster

Stickkontakt vänster
M12, A-kodad, IP69, hankontakt, rak, Plast, oskärmad

Kontakt höger

Stickkontakt höger
M8, IP69, honkontakt, vinklad 90°, Plast, LED, oskärmad

Produktillustrationer

Överskrift för figur 08
Det idealiska verktyget: Screwty ® med momentfunktion
Bildtext-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
