SAIL-M12W-K-10P
SAIL-M12W-K-10P
Profilritning
SAIL-M12W-K-10P
Polschema
Plug
SAIL-M12W-K-10P
Kopplingsbild
SAIL-M12W-K-10P
Det idealiska verktyget: Screwty ® med momentfunktion
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12W-K-10P

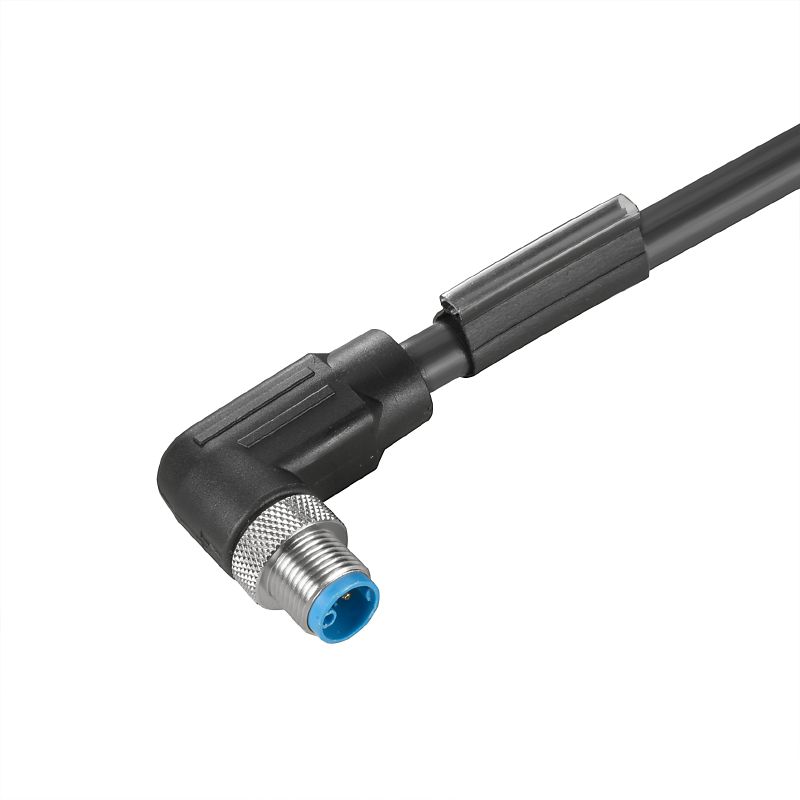

Napájecí kabel, jeden konec bez konektoru, M12, Počet pólů : 5 (4 + PE), 10 m, pin, 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

Produkt-ID 2455231000
Ladda ner datablad Technická podpora Dokumenty ke stažení
Använda produkter 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Allmänna standarder Normer Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E257571

Všeobecné objednací údaje

Utförande
Napájecí kabel, jeden konec bez konektoru, M12, Počet pólů : 5 (4 + PE), 10 m, pin, 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Art.nr.
2455231000
Typ
SAIL-M12W-K-10P
GTIN (EAN)
4050118470192
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
500 g

Shoda produktu s prostředím

RoHS-kompatibilitetsstatus
V souladu s výjimkou
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

svart
Accelerartion
5 m/s²
Antal poler
5 (4 + PE)
Böjcykler
10 Mio
Böjradie min, fast monterad
4 x kabeldiameter
Böjradie min, rörlig
7,5 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Färkodning
grön/gul
svart (1)
svart (2)
svart (3)
svart (4)
Halogener
Nej
hastighet
5 m/s
Isolering
PP
Kabellängd
10 m
Kabelns längd är konfigurerbar
Nej
Ledararea
1,5 mm²
Mantel i enlighet med UL AWM-stil
20939 (80 °C / 600 V)
Mantelmaterial
PUR
PE-Funktion
Ja
Skärmad
Nej
Släpkedjetålighet
Ja
Säker mot svetsstänk
Ne
Temperaturområde, fast lagd
-40...80 °C
Temperaturområde, rörligt
-30...80 °C
Ytterdiameter
8 mm ± 0.2 mm

Allmänna tekniska data

Anslutningsgänga
M12
Anslutningsvridmoment
M12: 0,8 - 1,2 Nm
bockad
Nej
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
K-coded
Kontaktyta
förgylld
LED
Nej
Märkström
12 A
Nedsmutsningsgrad
3
Nominell spänning
600 V
Skyddsklass
IP65
IP67
i åtdraget tillstånd
Stickcykler
≤ 100
Temperaturområde kapsling
-40 … +85 ° C
Utförande
pin, 90°

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
600 V

Allmänna standarder

Certifikat-Nr. (cULus)
E257571
Kontaktdon Norm
IEC 61076-2-111

Normer

Kontaktdon Norm
IEC 61076-2-111

Konektor, vlevo

Stickkontakt vänster
M12, K-kódování, IP67, Kontakt samec, S úhlem 90°, Plast, nestíněné

Konektor, pravý

Stickkontakt höger
volný konec vodiče

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
