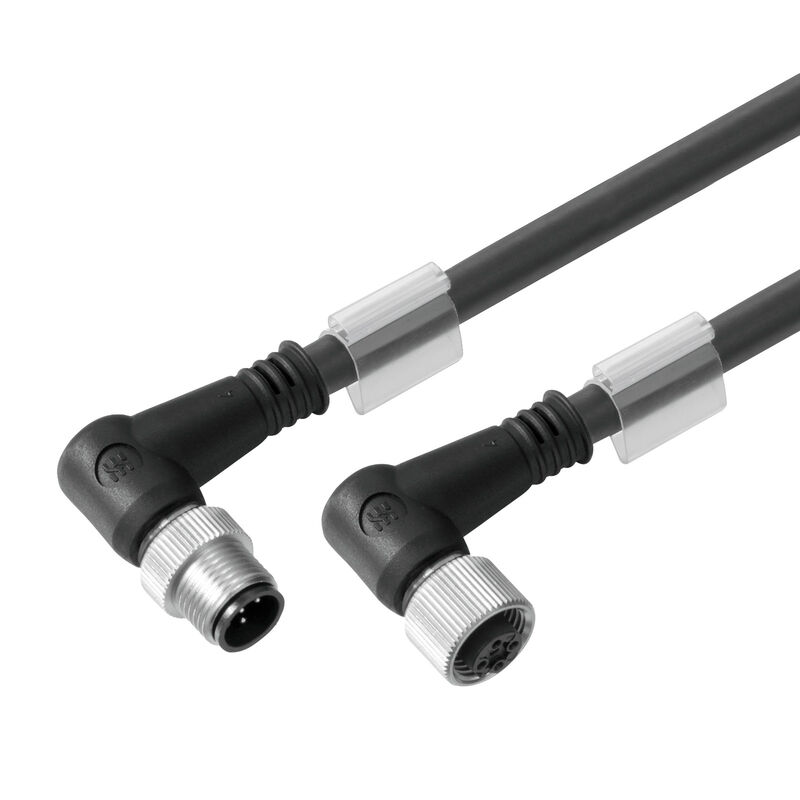

SAIL-M12WM12W-CD-22A
Sběrnice, Přípojka, M12 / M12, Počet pólů: 5, 22 m, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
ID výrobku
1062152200
Vlastnosti
| Verze | Sběrnice, Přípojka, M12 / M12, Počet pólů: 5, 22 m, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne |
| Číslo objednávky | 1062152200 |
| Typ | SAIL-M12WM12W-CD-22A |
| GTIN (EAN) | 4050118456905 |
| Množství | 1 ks |
| Čistá hmotnost | 1 382 g |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Barevné kódování |
bílá
modrá červená černá |
| Barva opláštění | Fialová |
| Cykly ohybu | 3 mil. |
| Délka kabelu | 22 m |
| Halogen | Ne |
| Hybridní kabel | Ne |
| Izolace | TPE |
| Konfigurovatelná délka kabelu | Ne |
| Materiál pláště | PUR |
| Odolnost vůči jiskrám ze sváření | Ne |
| Odolné vůči perlám kovu ze svařování | Ne |
| Poloměr ohybu, min., pohyblivý | 10 x průměr kabelu |
| Poloměr ohybu, min., stacionární | 5x průměr kabelu |
| Počet pólů | 5 |
| Průřez vodiče (tisk/online) | 2 x 0,34 mm² + 2 x 0,22 mm² |
| Rychlost | 180 m/s |
| Stíněný | Ano |
| Teplotní rozpětí, pohyblivé | -10...80 °C |
| Teplotní rozpětí, stacionární | -40...80 °C |
| Vhodné pro nosiče kabelů | Ano |
| Vnější potah v souladu se stylem UL AWM | 20236 (80 °C / 30 V) |
| Vnější průměr | 7 mm ± 0.3 mm |
| Zesítěné vyzařování | Ne |
| Zrychlení | 5 m/s² |
| Cykly zapojování | ≥ 100 |
| Hlavní materiál krytu | PUR |
| Jmenovité napětí | 125 V |
| Jmenovitý proud | 4 A |
| Kódování | A-kódování |
| LED | Ne |
| Materiál kroužku se závitem | Mosaz poniklovaná |
| Povrch kontaktu | Pozlacené |
| propojeno můstkem | Ne |
| Připojovací závit | M12 / M12 |
| Rozsah teplot krytu | -25…+80 °C |
| Stupeň krytí | IP67 |
| Utahovací moment | M12: 0,8 - 1,2 Nm |
| Závažnost znečištění | 3 |
| Jmenovité napětí | 125 V |
| Č. osvědčení (cULus) | E307231 |
| Zástrčka vlevo | M12, A-kódování, IP67, Kontakt samec, S úhlem 90°, Plast, stíněné |
| Zástrčka vpravo | M12, A-kódování, IP67, Kontakt samice, přímý, Plast, stíněné |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293573) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1062152200) |
| Oznámení o změně produktu |
[20221115 Technical change to CANopenDeviceNet cord sets and cables](https://mdcop.weidmueller.com/mediadelivery/asset/900_287220)
[20221115 Technische Änderung zu CANopenDeviceNet Leitungen](https://mdcop.weidmueller.com/mediadelivery/asset/900_287221) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Č. osvědčení (cULus) | E307231 |
