SAIL-M12WM8W-3-3.0U
SAIL-M12WM8W-3-3.0U
Méretrajz
Male, angled
SAIL-M12WM8W-3-3.0U
Méretrajz
Angled socket
SAIL-M12WM8W-3-3.0U
Póluskiosztás
Male
SAIL-M12WM8W-3-3.0U
Póluskiosztás
Socket
SAIL-M12WM8W-3-3.0U
Kapcsolási rajz
Schaltbild

SAIL-M12WM8W-3-3.0U

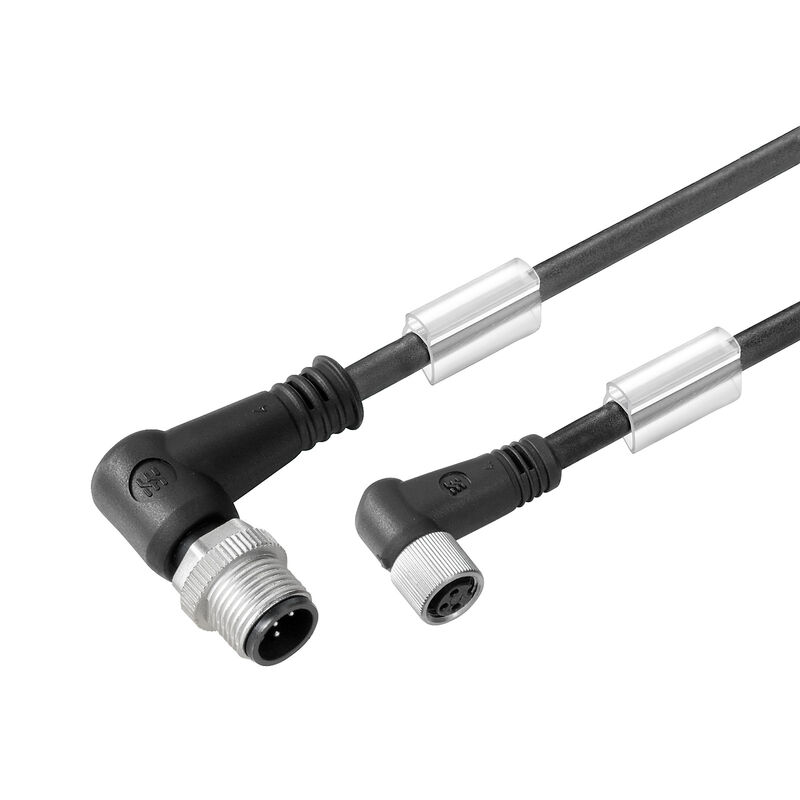

Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M8, Pólusok száma : 3, 3 m, csap, 90° - aljzat 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1906330300
Adatlap letöltése Termékletöltések Mérnöki támogatás
Tartozékok 6 Kapcsolódó termékek 6
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Szabványok Dugó, bal Dugó, jobb Képek a termékekről Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

Általános rendelési adatok

Változat
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M8, Pólusok száma : 3, 3 m, csap, 90° - aljzat 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Rendelési szám
1906330300
Típus
SAIL-M12WM8W-3-3.0U
GTIN (EAN)
4032248529124
Qty.
1 Darab

Méretek és tömegek

Átmérő
3,6 mm
Nettó tömeg
74,8 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

Apto para cadena de arrastre
Igen
Blindé
Nem
cicli di piegatura
5 millió
Color de revestimiento
fekete (RAL 9005-höz hasonló)
Core cross-section
0,25 mm²
Csavarás hossza
1 m
Csavarási ellenállás
180 °/m
Gyorsulás
5 m/s²
Hajlítási ciklusok csavart
> 5 Mio.
Hajlítási sugár, min., mozgó
10 x kábelátmérő
Halogène
Nem
Hegesztési szikrákkal szembeni ellenállás
Nem
Hegesztésnek ellenálló
Nem
Hidrolízis és mikróba-ellenálló
Igen
Integrált elvezető vezeték
Nem
Keresztkötéses irradiáció
Nem
Konfigurerbar kabellängd
Nem
Külső bevonat az UL AWM stílusnak megfelelően
20549 (80 °C / 300 V)
Longitud de cable
3 m
Outside diameter
3.6 mm + 0.15 mm
Pólusok száma
3
Raggio di curvatura min., fisso
5 x kábelátmérő
Resistencia al aceite
Yes
Speed
3,33 m/s
Szigetelés
PP
Színkód gyűrű
Barna
Kék
Fekete
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Ér, az UL AWM stílusnak megfelelően
10493 (80 °C / 300 V)
Материал оболочки
PUR
延焼耐性
in accordance with IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2

Általános műszaki adatok

IP65
IP66
IP67
IP68
becsavart állapotban
IP69
Csatlakozási menet
M12 / M8
Dugaszolási ciklusok
≥ 100
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+85 °C
Kódolás
M12 = A-kódolt / M8 = nincs
LED
Nem
Meghúzási nyomaték
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga
Cink présöntvény
Sárgaréz, nikkelezett
Névleges feszültség
60 V
Névleges áram
4 A
Szennyezés súlyossága
3
Szigetelési ellenállás
108 Ω
Változat
csap, 90° - aljzat 90°
áthidalt
Nem
Érintkező felület
Aranyozott

Villamos tulajdonságok

Névleges feszültség
60 V
Szigetelési ellenállás
108 Ω

Általános szabványok

Conector norma
IEC 61076-2-101
IEC 61076-2-104

Szabványok

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Dugó, bal

Csatlakozó, bal
M12, A kódolású, IP69, dugós érintkező, 90°-os szög, Műanyag, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb
M8, IP69, hüvelyes érintkező, 90°-os szög, Műanyag, LED, árnyékolatlan

Képek a termékekről

Illusztráció címe 08
Az ideális szerszám: Screwty ® nyomaték funkcióval
Kép alcím-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
