SAIL-M8GM8SG-4S2.5UIE

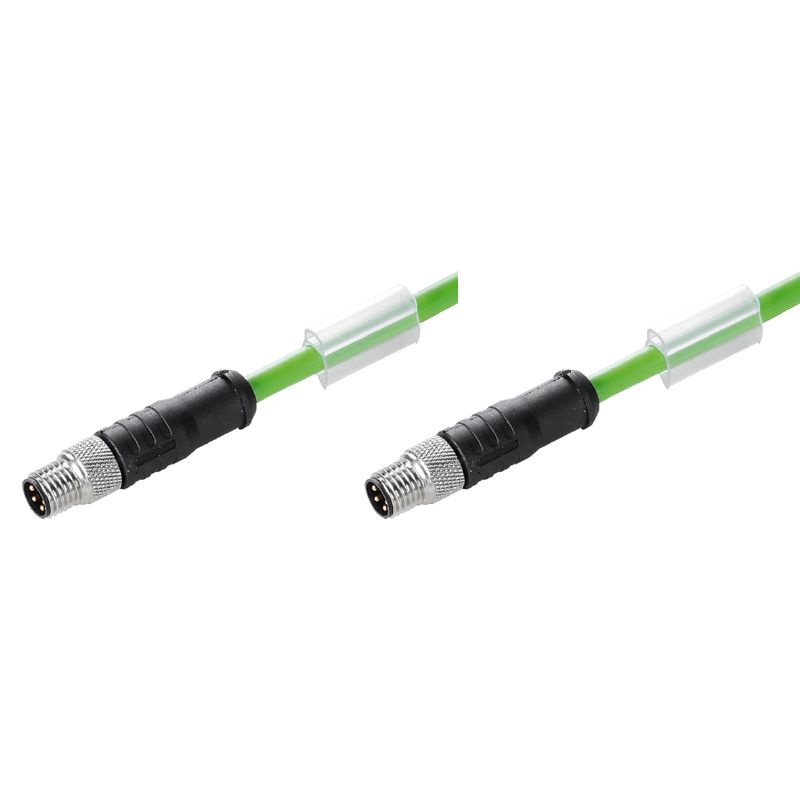

Obrázek výrobku
SAIL-M8GM8SG-4S2.5UIE
Příklad použití
Male, straight
SAIL-M8GM8SG-4S2.5UIE
Schéma pólů
Male
SAIL-M8GM8SG-4S2.5UIE
Schéma pólů
Male connector
SAIL-M8GM8SG-4S2.5UIE
Schéma připojení

SAIL-M8GM8SG-4S2.5UIE

Sběrnice, Přípojka, M8 / M8, Počet pólů: 4, 2.5 m, Zástrčka, rovná - zástrčka, rovná, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne

Nr. produktu 1160930250
Pobierz kartę katalogową Technická podpora
Příbuzné výrobky 18
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Sběrnice, Přípojka, M8 / M8, Počet pólů: 4, 2.5 m, Zástrčka, rovná - zástrčka, rovná, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1160930250
Typ
SAIL-M8GM8SG-4S2.5UIE
GTIN (EAN)
4050118119268
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
76,56 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technické specifikace kabelu

Barevné kódování
modrá
oranžová
bílá / modrá
bílá / oranžová
Configurable cable length
Ne
Gyorsulás
5 m/s²
Hajlítási sugár, min., mozgó
7,5x průměr kabelu
Halogène
Ne
Hybridní kabel
Ne
Kabellänge
2,5 m
Odolnost vůči jiskrám ze sváření
Ne
Odolné vůči perlám kovu ze svařování
Ne
Outer cladding in accordance with UL AWM style
20963 (80 °C / 30 V)
Počet pólů
4
Raggio di curvatura min., fisso
4x průměr kabelu
Sección del conductor
0,15 mm²
Sheathing colour
Zelená
Shielded
Ano
Speed
180 m/s
Suitable for cable carriers
Ano
Szigetelés
PP
Teplotní rozpětí, stacionární
-40...80 °C
Vnější průměr
4.8 mm ± 0.3 mm
Zesítěné vyzařování
Ne
Материал оболочки
PUR
구부림 주기
5 mil.

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
30 V
Jmenovitý proud
4 A
Kódování
žádná
LED
Ne
Materiál kroužku se závitem
Mosaz poniklovaná
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M8 / M8
Rozsah teplot krytu
-25…+80 °C
Stupeň krytí
IP67
Utahovací moment
M8: 0.6 Nm
Verze
Zástrčka, rovná - zástrčka, rovná
Závažnost znečištění
3

Elektrické vlastnosti

Jmenovité napětí
30 V

Konektor, vlevo

Zástrčka vlevo
M8, IP67, Kontakt samec, přímý, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
M8, IP67, Kontakt samec, přímý, Plast, stíněné

Obrázky produktů

Název ilustrace 04
Rozměrový výkres
Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
