Vlastnosti
| Verze | Sběrnice, Přípojka, M8, Počet pólů: 4, 10 m, pin, rovný, RJ45, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne |
| Číslo objednávky | 1201211000 |

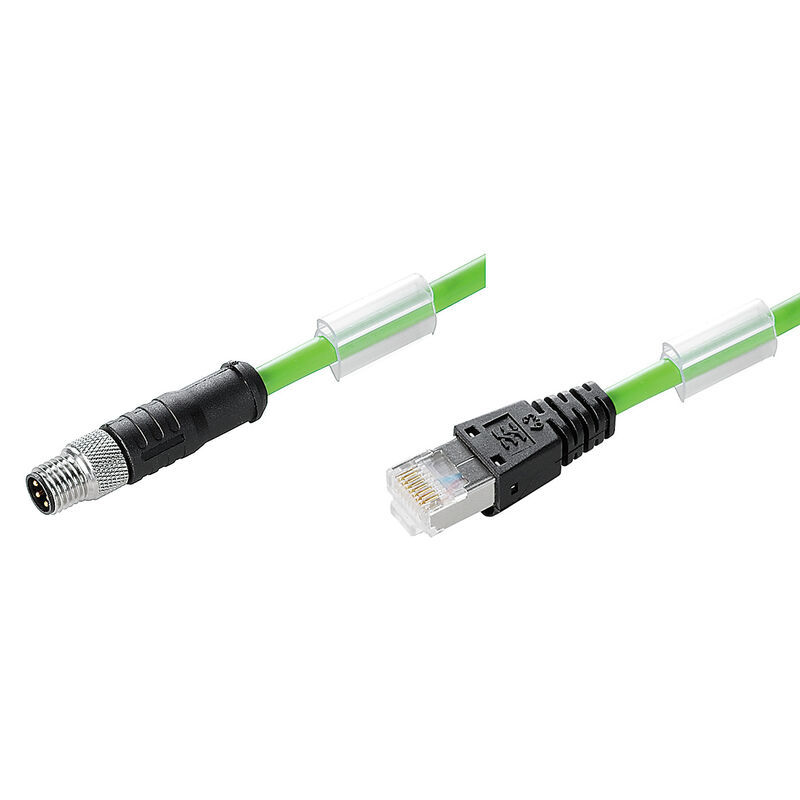

| Typ | SAIL-M8GRJ45-4S10UIE |
| GTIN (EAN) | 4050118103137 |
| Množství | 1 ks |
| Čistá hmotnost | 303 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| Barevné kódování |
modrá
oranžová bílá / modrá bílá / oranžová |
| Barva opláštění | Zelená |
| Cykly ohybu | 5 mil. |
| Délka kabelu | 10 m |
| Halogen | Ne |
| Hybridní kabel | Ne |
| Izolace | PP |
| Konfigurovatelná délka kabelu | Ne |
| Materiál pláště | PUR |
| Odolnost proti šíření ohně | in accordance with IEC 60332-1-2 |
| Odolnost vůči jiskrám ze sváření | Ne |
| Odolnost vůči olejům | Yes |
| Odolné vůči perlám kovu ze svařování | Ne |
| Poloměr ohybu, min., pohyblivý | 7,5x průměr kabelu |
| Poloměr ohybu, min., stacionární | 4x průměr kabelu |
| Počet pólů | 4 |
| Průřez jádra | 0,15 mm² |
| Rychlost | 180 m/s |
| Stíněný | Ano |
| Teplotní rozpětí, stacionární | -40...80 °C |
| Vhodné pro nosiče kabelů | Ano |
| Vnější potah v souladu se stylem UL AWM | 20963 (80 °C / 30 V) |
| Vnější průměr | 4.8 mm ± 0.3 mm |
| Zesítěné vyzařování | Ne |
| Zrychlení | 5 m/s² |
| Cykly zapojování | ≥ 100 |
| Hlavní materiál krytu | PUR |
| Jmenovité napětí | 30 V |
| Jmenovitý proud | 4 A |
| Kódování | žádná |
| LED | Ne |
| Materiál kroužku se závitem | Mosaz poniklovaná |
| Povrch kontaktu | Pozlacené |
| propojeno můstkem | Ne |
| Připojovací závit | M8 |
| Rozsah teplot krytu | -25…+80 °C |
| Stupeň krytí | IP67 |
| Utahovací moment | M8: 0,5 - 0,6 Nm |
| Verze |
pin, rovný
RJ45 |
| Závažnost znečištění | 3 |
| Jmenovité napětí | 30 V |
| Zástrčka vlevo | konektoru, M8, Počet pólů: 4, IP67, Kontakt samec, přímý, stíněné |
| Zástrčka vpravo | konektoru, RJ45, IP20, Kontakt samec, přímý, stíněné |
| Název ilustrace 06 | Schéma pólů |
| Název ilustrace 08 | Ideální nástroj: Screwty ® s momentovou funkcí |
| Podnadpis obrázku-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167203) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1201211000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Schválení |   |
| ROHS | Shoda |
