SAIL-VSC-M12G-3.0U
SAIL-VSC-M12G-3.0U
Rozměrový výkres
SAIL-VSC-M12G-3.0U
Rozměrový výkres
Male, straight
SAIL-VSC-M12G-3.0U
Schéma pólů
SAIL-VSC-M12G-3.0U
Schéma pólů
M12, pin, A-coded
SAIL-VSC-M12G-3.0U
Schéma připojení

SAIL-VSC-M12G-3.0U

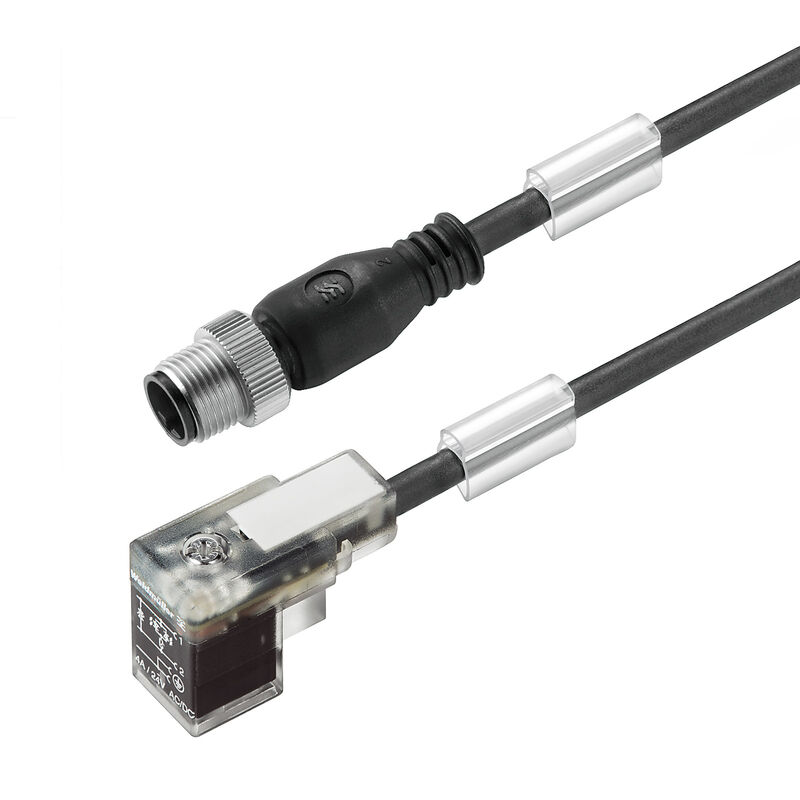

Kabel ventilu (sestavený), Rovná zástrčka – zásuvka ventilu, Průmyslový design C (9,4 mm), M12 = A-kódování, Délka kabelu: 3 m, PUR, černá

Référence produit 9457400300
Fiche technique
Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technical specifications for cable General technical data Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Kabel ventilu (sestavený), Rovná zástrčka – zásuvka ventilu, Průmyslový design C (9,4 mm), M12 = A-kódování, Délka kabelu: 3 m, PUR, černá
Číslo objednávky
9457400300
Typ
SAIL-VSC-M12G-3.0U
GTIN (EAN)
4008190316587
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
102,96 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Technical specifications for cable

PP
Barevné kódování
brown
blue
Green/yellow
Barva opláštění
black
Cykly ohybu
2 Mio
Délka kabelu
3 m
Halogen
No
Materiál pláště
PUR
Odolnost proti zkrutu
0 °/m
Odolnost vůči jiskrám ze sváření
No
Odolné vůči perlám kovu ze svařování
아니요
Poloměr ohybu, min., pohyblivý
10 x 케이블 직경
Poloměr ohybu, min., stacionární
5 x cable diameter
Počet pólů
3
Průřez jádra
0,5 mm²
Rychlost
200 m/s
Stíněný
No
Teplotní rozpětí, pohyblivé
-25...80 °C
Teplotní rozpětí, stacionární
-50...80 °C
Vhodné pro nosiče kabelů
Ano
Vnější průměr
4.6 mm ± 0.2 mm
Zrychlení
5 m/s²

General technical data

Jmenovité napětí
24 V
Jmenovitý proud
4 A
Kódování
Industrial design C (9.4 mm)
M12 = A-coded
LED
Sí
Materiál kontaktu
CuZn
Povrch kontaktu
cynowana
Připojovací závit
прочее
Stupeň krytí
IP67
i åtdraget tillstånd
Temperature range of housing
-25…+80 °C
Tightening torque
Montážní šroub M3: 0,4 Nm
M2,5 montážní šroub: 0,3 Nm
M12: 0,8 - 1,2 Nm
Verze
Rovná zástrčka – zásuvka ventilu
Všechny zástrčky ventilů jsou usazeny ochrannými obvody
Zenerova dioda

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
