SCDV 3.81/12/90G 3.2SN BK BX

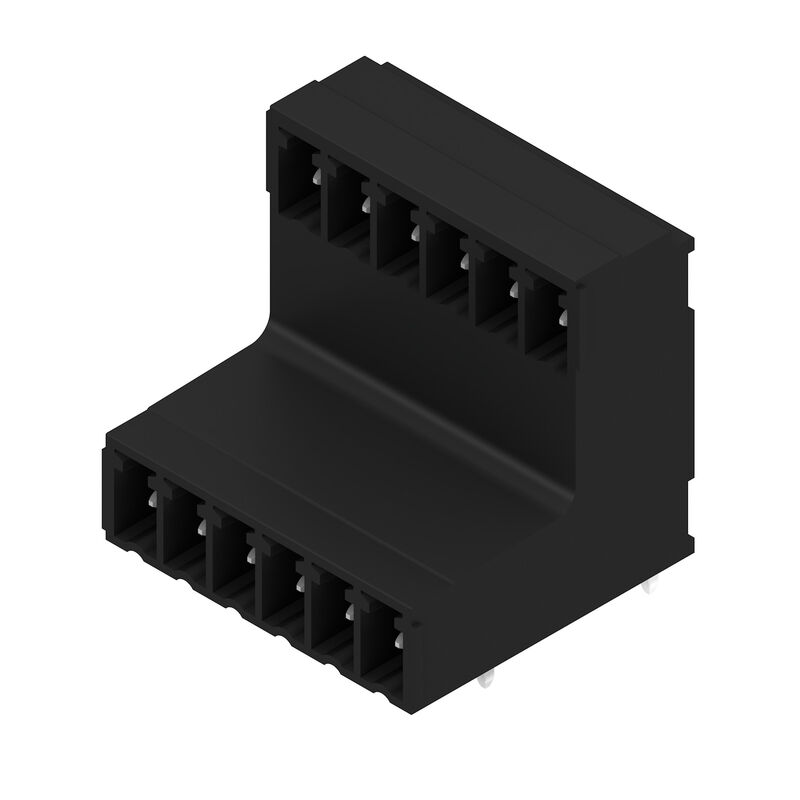

제품 이미지
SCDV 3.81/12/90G 3.2SN BK BX

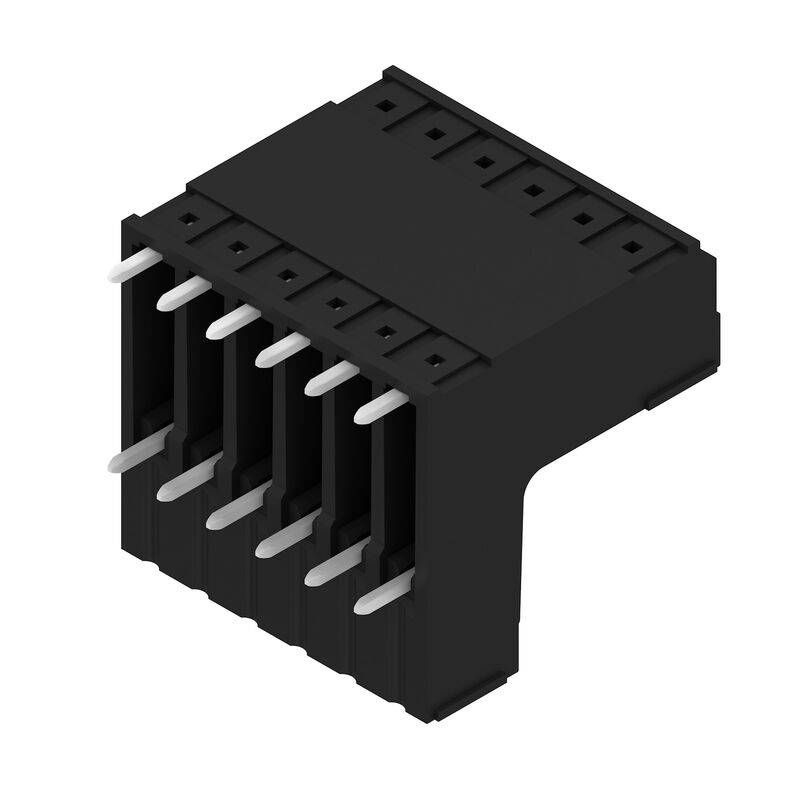

제품 이미지
SCDV 3.81/12/90G 3.2SN BK BX

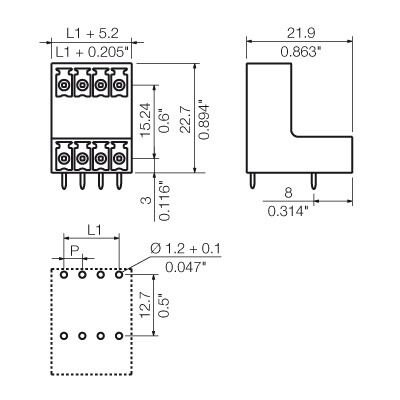

Dimensional drawing

SCDV 3.81/12/90G 3.2SN BK BX

PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, THT 용접 결선, 3.81 mm, 극 수: 12, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스

항목 번호 1032470000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
대상 상대품: 1 관련 제품 19
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 자재 데이터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

승인

ROHS
준수

일반 주문 데이터

버전
PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, THT 용접 결선, 3.81 mm, 극 수: 12, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스
주문 번호
1032470000
유형
SCDV 3.81/12/90G 3.2SN BK BX
GTIN(EAN)
4032248771745
수량
50 items
제품 데이터
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
패키징
박스

치수 및 중량

깊이
21.9 mm
깊이 (인치)
0.862 inch
높이
25.9 mm
높이 (인치)
1.02 inch
가장 낮은 버전의 높이
22.7 mm
너비
24.25 mm
폭 (인치)
0.955 inch
순중량
8 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 사양

제품군
OMNIMATE 시그널 - 시리즈 BC/SC 3.81
결선 유형
보드 결선
PCB에 장착
THT 용접 결선
피치(mm)(P)
3.81 mm
피치(인치)(P)
0.15 "
외향 엘보
90°
극 수
12
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 길이 공차
+0,02 / -0,2 mm
솔더핀 크기
d = 1.0 mm
8각형
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1.2 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
19.05 mm
L1 en pulgadas
0.75 "
Número de series
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protection au toucher selon DIN VDE 0470
IP 20 dugaszolva / IP 10 nem dugaszolva
Térfogati ellenállás
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
7.5 N
Forza d'estrazione/polo, max.
5.5 N

자재 데이터

절연재
PA GF
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
UL 94 가연성 등급
V-0
접점 재질
Copper alloy
접점 표면
estañado
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17.5 A
정격 전류, 극 수(Tu=40°C)
17 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2.5 kV
단시간 내전류 저항
3 x 1s mit 76 A

CSA에 따른 정격 데이터

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
11 A
정격 전류(사용 그룹 D / CSA)
10 A

UL 1059에 따른 정격 데이터

정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
11 A
정격 전류(사용 그룹 D / UL 1059)
10 A

패키징

패키징
박스
VPE 길이
25 mm
VPE 폭
180 mm
VPE 높이
260 mm

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 도면의 P = 피치
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
