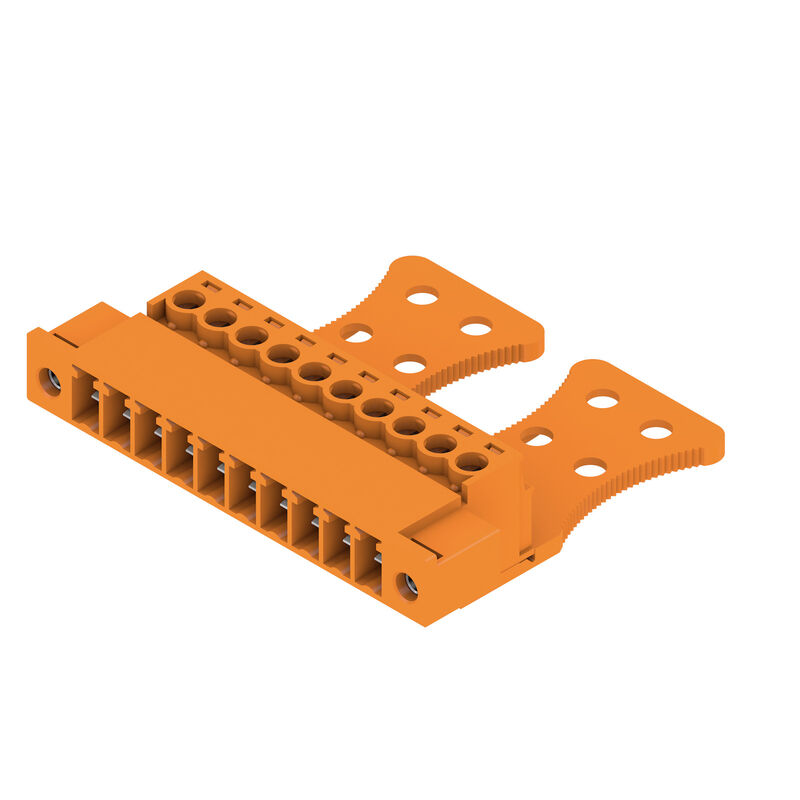

SCZ 3.81/10/180FZE SN OR BX
Produktbild
SCZ 3.81/10/180FZE SN OR BX
Produktbild
SCZ 3.81/10/180FZE SN OR BX
Maßbild
SCZ 3.81/10/180FZE SN OR BX
Diagramm
SCZ 3.81/10/180FZE SN OR BX
Diagramm
SCZ 3.81/10/180FZE SN OR BX
Diagramm
SCZ 3.81/10/180FZE SN OR BX
Anwendungsbeispiel

SCZ 3.81/10/180FZE SN OR BX

Leiterplattensteckverbinder, Stiftstecker, 3.81 mm, Polzahl: 10, 180°, Zugbügelanschluss, Klemmbereich, max. : 1.5 mm², Box

Art.-Nr. 1237200000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 13
Approvals Allgemeine Bestelldaten Wymiary i masa Umweltanforderungen Systemvärden Данные о материалах Conductors suitable for connection Dati di dimensionamento secondo IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Approvals

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Stiftstecker, 3.81 mm, Polzahl: 10, 180°, Zugbügelanschluss, Klemmbereich, max. : 1.5 mm², Box
Order No.
1237200000
Tipo
SCZ 3.81/10/180FZE SN OR BX
GTIN (EAN)
4050118022865
Qty.
50 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Verpackung
Box

Wymiary i masa

Depth
42,1 mm
Depth (inches)
1,657 inch
Height
12,5 mm
Höhe (inch)
0,492 inch
Net weight
10,067 g

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
cec56c8c-fe86-40ec-b01a-efe288a878ac

Systemvärden

Produktfamilie
OMNIMATE Signal - series BC/SC 3.81
Anschlussart
Feldanschluss
Leiteranschlusstechnik
Zugbügelanschluss
Rozteč v mm (P)
3,81 mm
Rozteč v palcích (P)
0,15 "
Směr výstupu vodiče
180°
Polzahl
10
L1 in mm
34,29 mm
L1 in Zoll
1,35 "
Počet řad
1
Polreihenzahl
1
Bemessungsquerschnitt
1 mm²
Touch-safe protection acc. to DIN VDE 57 106
fingers. gesteckt/ handrückens. ungest.
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Stripping length
7 mm
Klemmschraube
M 2
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
8 N
Ziehkraft/Pol, max.
5 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Leiteranschluss
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Drehmoment Typ:
    Schraubflansch
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Данные о материалах

Insulating material
PA 66 GF 30
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
Brennbarkeitsklasse nach UL 94
V-0
Material de contacto
Kupferlegierung
Contact surface
verzinnt
Layer structure of plug contact
4...8 µm Sn
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Conductors suitable for connection

Clamping range, min.
0,08 mm²
1,5 mm²
Wire connection cross section AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 16
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm ; 2,4 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0372600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        7 mm
    • Empfohlene Aderendhülse:
      0372700000
Reference text
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Dati di dimensionamento secondo IEC

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,1 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
15,2 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 76 A

Nenndaten nach CSA

Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
50 V
Nennstrom (Use group B / CSA)
10 A
Jmenovitý proud (aplikační skupina C / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 16

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 16
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
332 mm
VPE Breite
141 mm
VPE Höhe
52 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Bemessungsspannung, Bemessungsquerschnitt, Raster, Materialtyp, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA
  • Bewertung:
    vorhanden
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Norm:
    DIN EN 61984 Abschnitt 6.3 und 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Prüfung:
    180° gedreht ohne Kodierelemente
  • Bewertung:
    bestanden
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Test poškození a náhodného uvolnění vodičů
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
