SL 3.50/15/90F 3.2SN OR BX

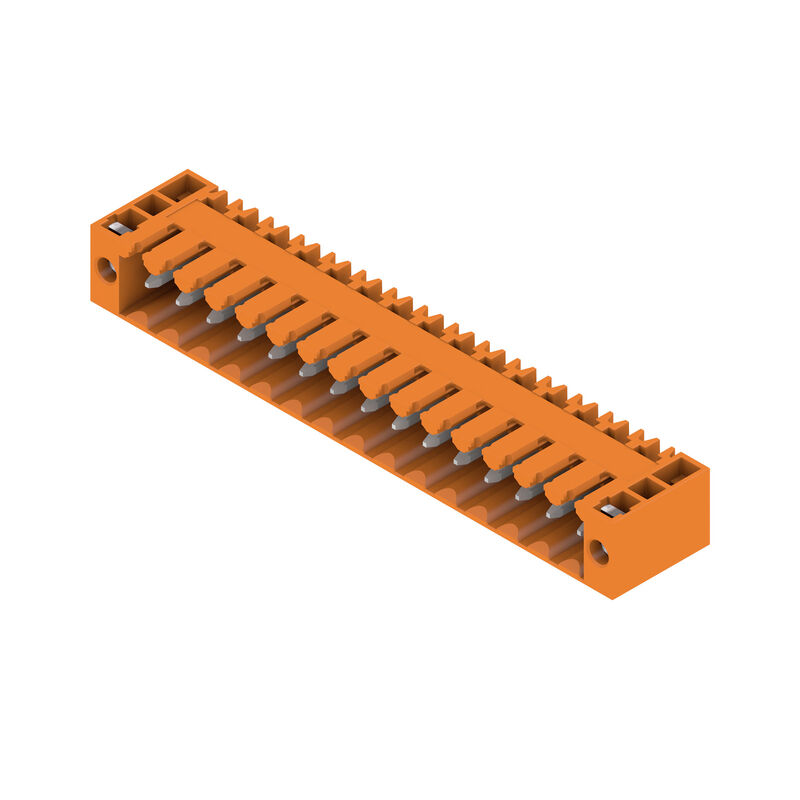

Zdjęcie produktu
SL 3.50/15/90F 3.2SN OR BX

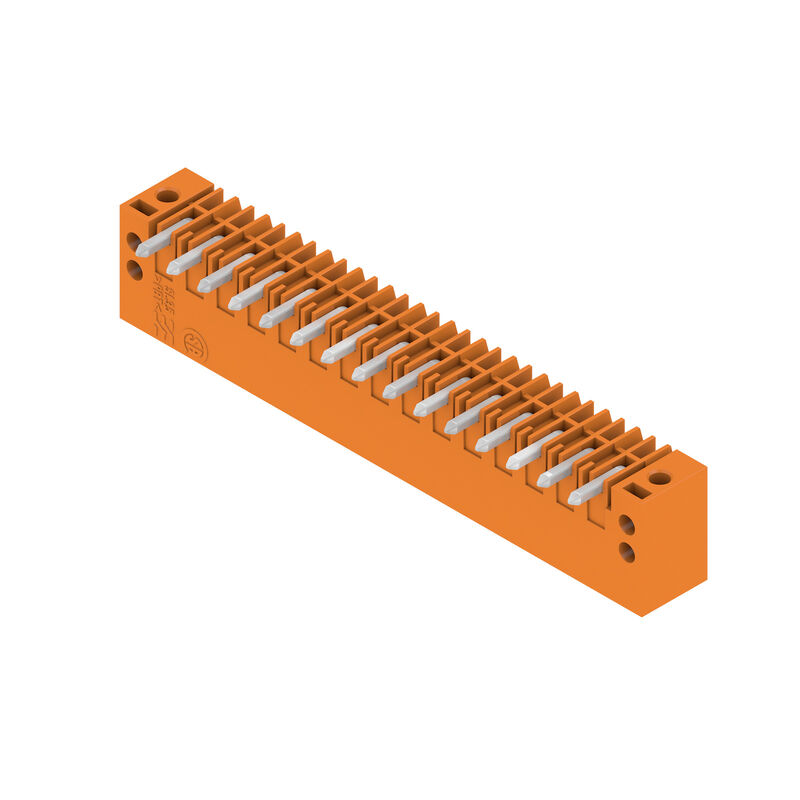

Zdjęcie produktu
SL 3.50/15/90F 3.2SN OR BX
Rysunek wymiarowany

SL 3.50/15/90F 3.2SN OR BX

Złącze wtykowe do druku, Listwa męska, kołnierz, Połączenie lutowane THR, 3.50 mm, Liczba biegunów: 15, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia

Nr. produktu 1607170000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 10 Jest odpowiednikiem 4 Produkty pokrewne 22
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, Listwa męska, kołnierz, Połączenie lutowane THR, 3.50 mm, Liczba biegunów: 15, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia
Nr zam.
1607170000
Typ
SL 3.50/15/90F 3.2SN OR BX
GTIN (EAN)
4008190022563
Ilość
50 szt.
parametry produktu
IEC: 320 V / 17 A
UL: 300 V / 10 A
opakowanie
skrzynia

Wymiary i masa

Głębokość
11,1 mm
Głębokość (cale)
0,437 inch
Wysokość
10,7 mm
Wysokość (cale)
0,421 inch
Najmniejsza wysokość montażu
7,5 mm
Szerokość
59,5 mm
Szerokość (cale)
2,343 inch
Masa netto
4,365 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Ślad węglowy produktu
  • Kołyska do bramy:
    0.030 kg CO2eq.

Specyfikacje systemu

Produktfamilie
OMNIMATE Signal - seria BL/SL 3.50
Anschlussart
Przyłącze dla obwodu drukowanego
Montage auf der Leiterplatte
Połączenie lutowane THR
Pitch in mm (P)
3,5 mm
Raster w calach (P)
0,138 "
kąt odejścia
90°
Liczba biegunów
15
liczba kołków lutowanych na biegun
1
Solder pin length (l)
3,2 mm
Tolerancja długości kołka lutowniczego
+0,1 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
Osmiúhlý
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1,4 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 in mm
49 mm
L1, inch
1,929 "
quantità di file
1
Pin series quantity
1
Beröringsskydd enligt DIN VDE 57
zabezpieczony przed dotknięciem palcami w stanie wetkniętym/ dłonią w stanie niewetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Rezystancja skrośna
6,00 mΩ
element kodowany
Tak
Siła wtykania/biegun, maks.
10 N
Siła ciągnięcia / biegun, maks.
10 N
Moment dokręcający
  • Typ momentu obrotowego:
    Śruba mocująca, płytka drukowana
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,1 Nm
      • maks.:
        0,15 Nm
    • Zalecana śruba:
      • Numer katalogowy:
        1610740000

Dane materiałowe

Materiał izolacyjny
PBT
Barwny
pomarańczowy
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Klasa palności wg UL 94
V-0
podstawowy materiał styku
CuSn
Kontaktmaterial
Aleación de Cu
Powierzchnia styku
estañado
Layer structure of solder connection
2...4 µm Ni / 5...8 µm Sn brillant
Struktura warstwowa wtyku
2...4 undefined Ni / 5...8 undefined Sn fényes
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-30 °C
Zakres temperatur montaż, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
12 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
14,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
10 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2.500 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV

Dane znamionowe wg CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
154685-1318353
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
10 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Institut (UR)
UR
Certificate No. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
152 mm
Szerokość VPE
133 mm
Wysokość VPE
35 mm

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Do zapewniania dodatkowego podparcia złączy męskich z kołnierzem śrubowym (…F), zalecamy dodatkową dławnicę kablową ze śrubami mocującymi (blachowkręt ISO 1481-ST 2,2X4,5 C lub ISO 7049-ST 2,2X4,5 C – patrz Akcesoria). Dławnicę kablową można stosować tylko przed lutowaniem.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
