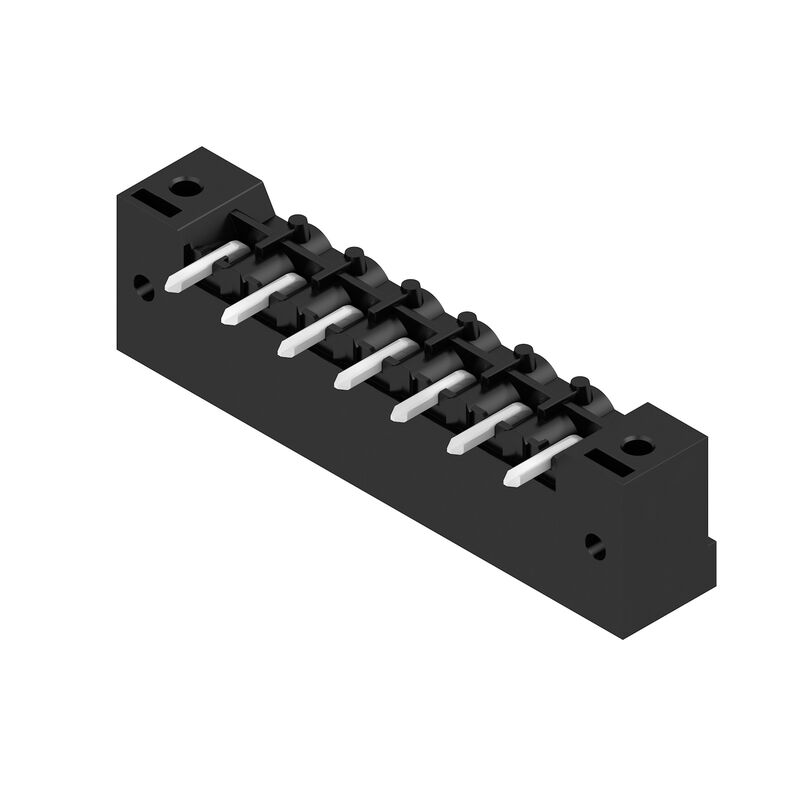

SL 5.08HC/07/90F 3.2SN BK BX
Product image

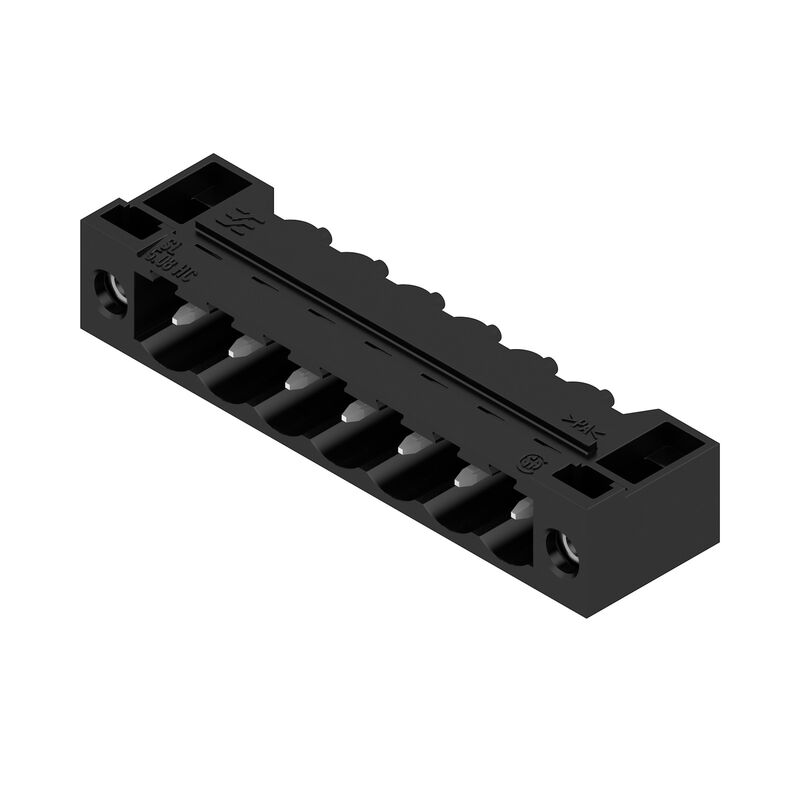

SL 5.08HC/07/90F 3.2SN BK BX
Dimensional drawing
SL 5.08HC/07/90F 3.2SN BK BX
Graph
SL 5.08HC/07/90F 3.2SN BK BX
Graph
SL 5.08HC/07/90F 3.2SN BK BX
Graph
SL 5.08HC/07/90F 3.2SN BK BX
Graph
SL 5.08HC/07/90F 3.2SN BK BX
Graph

SL 5.08HC/07/90F 3.2SN BK BX

Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 5.08 mm, Número de polos: 7, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

Item No. 1150140000
Download data sheet Engineering Support Product Downloads
Accessories 7 Is counterpart of 24 Related products 46
Zulassungen Datos generales para pedido Abmessungen und Gewichte Conformidad medioambiental del producto Especificaciones del sistema Werkstoffdaten Jmenovité údaje podle IEC Nenndaten nach CSA Rated data acc. to UL 1059 Verpackungen Fontos megjegyzés Classifications

Zulassungen

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Datos generales para pedido

Version
Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 5.08 mm, Número de polos: 7, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Číslo objednávky
1150140000
Type
SL 5.08HC/07/90F 3.2SN BK BX
GTIN (EAN)
4032248106103
Množství
36 items
Product data
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Packaging
Box

Abmessungen und Gewichte

Depth
12 mm
Hloubka (v palcích)
0.472 inch
Výška
11.7 mm
높이 (인치)
0.461 inch
Height of lowest version
8.5 mm
Width
45.72 mm
Width (inches)
1.8 inch
Čistá hmotnost
3.2 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Uhlíková stopa výrobku
  • Cradle to gate:
    0,128 kg CO2 eq.

Especificaciones del sistema

Product family
OMNIMATE Signal - Serie BL/SL 5.08
Type of connection
보드 결선
Mounting onto the PCB
Соединение THT под пайку
Pitch in mm (P)
5.08 mm
Pitch in inches (P)
0.2 "
Outgoing elbow
90°
Number of poles
7
Number of solder pins per pole
1
Solder pin length (l)
3.2 mm
Solder pin length tolerance
+0.1 / -0.3 mm
Rozměry pájecích pinů
d = 1.2 mm
Octagonal
Solder pin dimensions = d tolerance
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1.4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 v mm
30.48 mm
L1 in inches
1.2 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging cycles
25
Plugging force/pole, max.
10 N
Pulling force/pole, max.
7.5 N
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0.15 Nm
      • max.:
        0.2 Nm
    • Recommended screw:
      • Part number:
        1610740000

Werkstoffdaten

Izolační materiál
PA GF
Barevný
fekete
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≤ 600
UL 94 flammability rating
V-0
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 2...4 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
19 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
21 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16.5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4,000 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV

Nenndaten nach CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18.5 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
18.5 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Verpackungen

Packaging
Box
VPE length
342 mm
VPE width
135 mm
VPE height
21 mm

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Диаметр монтажной петельки D = 1,4+0,1мм
• Диаметр монтажного отверстия под пайку D = 1,5 + 0,1 мм, для 9  контактов
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
