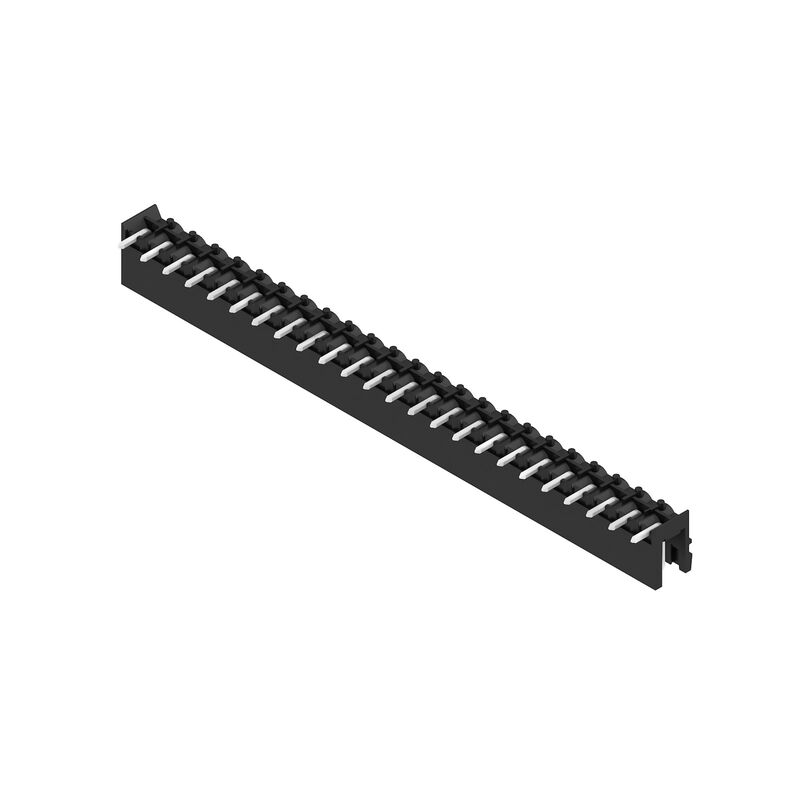

SL 5.08HC/24/90 3.2SN BK BX
제품 이미지
SL 5.08HC/24/90 3.2SN BK BX
제품 이미지
SL 5.08HC/24/90 3.2SN BK BX
Dimensional drawing
SL 5.08HC/24/90 3.2SN BK BX
Graph
SL 5.08HC/24/90 3.2SN BK BX
Graph
SL 5.08HC/24/90 3.2SN BK BX
Graph
SL 5.08HC/24/90 3.2SN BK BX
Graph
SL 5.08HC/24/90 3.2SN BK BX
Graph
SL 5.08HC/24/90 3.2SN BK BX
제품 장점
Safe power transmission
Proven properties

SL 5.08HC/24/90 3.2SN BK BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 24, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz

Cikkszám 1155310000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 7 A következő ellendarabja 11 Kapcsolódó termékek 46
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Märkdata enligt IEC CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Általános rendelési adatok

버전
NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 24, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
주문 번호
1155310000
유형
SL 5.08HC/24/90 3.2SN BK BX
GTIN(EAN)
4050118050592
수량
20 Darab
Termékadatok
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Csomagolás
Doboz

Méretek és tömegek

깊이
12 mm
깊이 (인치)
0.472 inch
높이
11.63 mm
Magasság (coll)
0.458 inch
Legalacsonyabb változat magassága
8.43 mm
너비
121.72 mm
폭 (인치)
4.792 inch
Peso neto
9.436 g

Termékek környezetvédelmi megfelelősége

RoHS 준수 상태
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
제품 탄소 발자국
  • Bölcsőtől a kapuig:
    0,104 kg CO2 eq.

Rendszerspecifikációk

제품군
OMNIMATE Signal - sorozat BL/SL 5.08
결선 유형
Áramköri lap csatlakozás
PCB에 장착
THT-forrasztott csatlakozás
피치(mm)(P)
5.08 mm
피치(인치)(P)
0.2 "
외향 엘보
90°
극 수
24
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 길이 공차
+0,1 / -0,3 mm
Dimensioner för lödstift
d = 1,2 mm
Nyolcszögletű
솔더핀 크기 = d 공차
0 / -0,03 mm
Solder eyelet hole diameter (D)
1.5 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1 in mm
116.84 mm
L1, inch
4.6 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
10 N
Húzóerő / pólus, max.
7.5 N

Anyagjellemzők

Izolační materiál
PA GF
Barevný
fekete
Carta de colores (similar)
RAL 9011
Insulating material group
II
Indice de Poursuite Comparatif (CTI)
≤ 600
UL 94 éghetőségi osztály
V-0
Contact material
Cu-ötvözet
Contact surface
ónozott
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Structure en couches du contact mâle
1...3 µm Ni / 2...4 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Märkdata enligt IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
24 A
Corriente nominal, número de polos máx. (Tu=20 °C)
19 A
Rated current, min. number of poles (Tu=40°C)
21 A
Rated current, max. number of poles (Tu=40°C)
16.5 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV

CSA névleges adatok

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
18.5 A
정격 전류(사용 그룹 D / CSA)
10 A
승인값 참조
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
18.5 A
정격 전류(사용 그룹 D / UL 1059)
10 A
승인값 참조
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

패키징
Doboz
VPE 길이
141 mm
VPE 폭
127 mm
VPE 높이
30 mm

Fontos megjegyzés

IPC 준수
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
참고 사항
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Forrasztószem átmérője D = 1,5 + 0,1 mm, 9 pólustól
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
