Eigenschaften

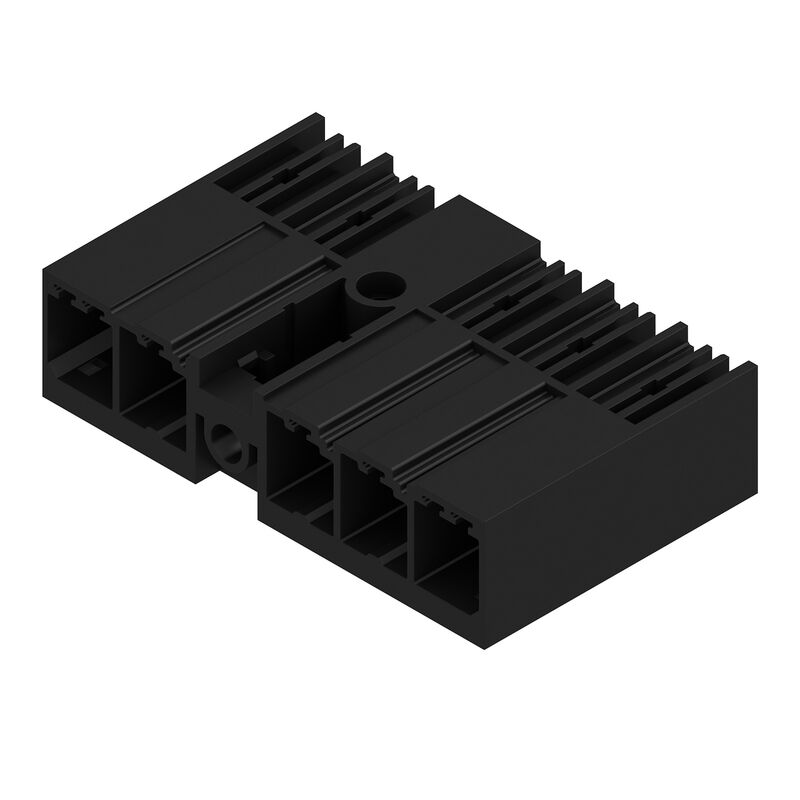

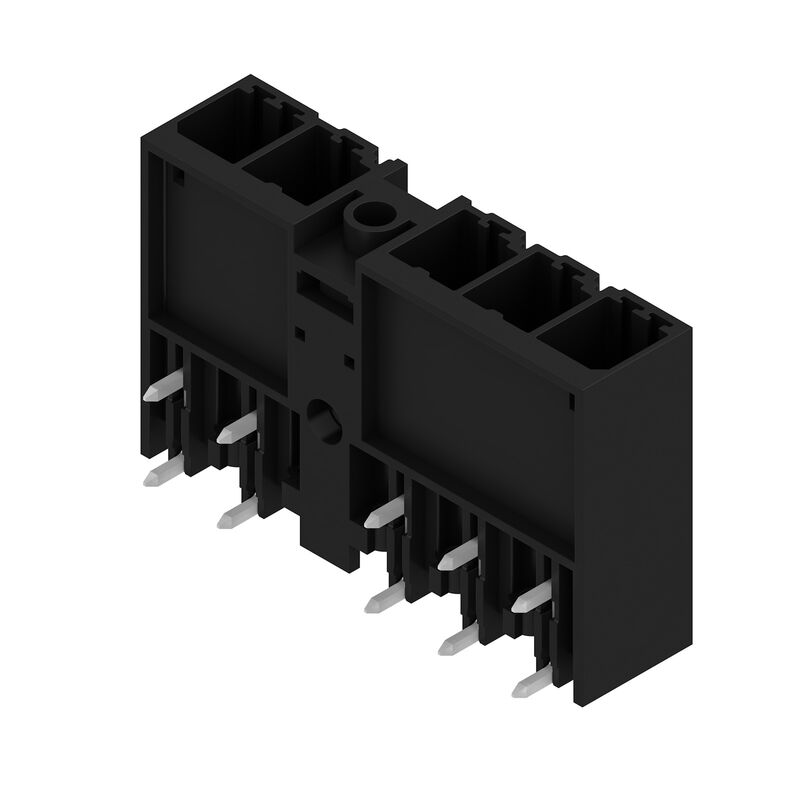

Ausfuehrung | Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT-Lötanschluss, 7.62 mm, Polzahl: 5, 90°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, Box |
Best.-Nr. | 1048680000 |
Art | SV 7.62HP/05/90MF3 3.5SN BK BX |
GTIN (EAN) | 4032248786350 |
VPE | 36 Stück |
Produkt-Kennzahlen |
IEC: 1000 V / 57 A UL: 300 V / 40.5 A |
Verpackung | Box |
Tiefe | 28,3 mm |
Tiefe (inch) | 1,114 inch |
Höhe | 14,9 mm |
Höhe (inch) | 0,587 inch |
Höhe niedrigstbauend | 11,4 mm |
Breite | 45,72 mm |
Breite (inch) | 1,8 inch |
Nettogewicht | 10,12 g |
RoHS-Konformitätsstatus | Konform ohne Ausnahme |
REACH SVHC | No SVHC above 0.1 wt% |
Produktfamilie | OMNIMATE Power - Serie BV/SV 7.62HP |
Anschlussart | Platinenanschluss |
Montage auf der Leiterplatte | THT-Lötanschluss |
Raster in mm (P) | 7,62 mm |
Raster in Zoll (P) | 0,3 " |
Abgangswinkel | 90° |
Polzahl | 5 |
Anzahl Lötstifte pro Pol | 2 |
Lötstiftlänge (l) | 3,5 mm |
Lötstiftlänge-Toleranz | +0,1 / -0,3 mm |
Lötstift-Abmessungen | 0,8 x 1,0 mm |
Bestückungsloch-Durchmesser (D) | 1,3 mm |
Bestückungsloch-Durchmesser Toleranz (D) | + 0,1 mm |
L1 in mm | 38,1 mm |
L1 in Zoll | 1,5 " |
Anzahl Reihen | 1 |
Polreihenzahl | 1 |
Berührungsschutz nach DIN VDE 57 106 | fingersicher oberhalb der Leiterplatte |
Berührungsschutz nach DIN VDE 0470 | IP 20 |
Schutzart |
IP20
Vollständig montiert |
Durchgangswiderstand | 2,00 mΩ |
Kodierbar | Ja |
Steckzyklen | 25 |
Isolierstoff | PA GF |
Farbe | schwarz |
Farbtabelle (ähnlich) | RAL 9011 |
Isolierstoffgruppe | II |
Kriechstromfestigkeit (CTI) | ≥ 500 |
Brennbarkeitsklasse nach UL 94 | V-0 |
Kontaktmaterial | Kupferlegierung |
Kontaktoberfläche | verzinnt |
Schichtaufbau - Lötanschluss | 1...3 µm Ni / 4...6 µm Sn matt |
Lagertemperatur, min. | -40 °C |
Lagertemperatur, max. | 70 °C |
Betriebstemperatur, min. | -50 °C |
Betriebstemperatur, max. | 130 °C |
Temperaturbereich Montage, min. | -25 °C |
Temperaturbereich Montage, max. | 130 °C |
geprüft nach Norm |
IEC 60664-1
IEC 61984 |
Bemessungsstrom, min. Polzahl (Tu=20°C) | 57 A |
Bemessungsstrom, max. Polzahl (Tu=20°C) | 41 A |
Bemessungsstrom, min. Polzahl (Tu=40°C) | 41 A |
Bemessungsstrom, max. Polzahl (Tu=40°C) | 41 A |
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 1.000 V |
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 630 V |
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 630 V |
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 6 kV |
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 6 kV |
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 6 kV |
Kurzzeitstromfestigkeit | 3 x 1s mit 420 A |
Kriechstrecke, min. | 9,6 mm |
Luftstrecke, min. | 6,9 mm |
Institut (CSA) | CSA |
Zertifikat-Nr. (CSA) | 200039-1121690 |
Nennspannung (Use group B / CSA) | 300 V |
Nennspannung (Use group C / CSA) | 300 V |
Nennspannung (Use group D / CSA) | 600 V |
Nennstrom (Use group B / CSA) | 35 A |
Nennstrom (Use group C / CSA) | 35 A |
Nennstrom (Use group D / CSA) | 5 A |
Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
Institut (cURus) | CURUS |
Zertifikat-Nr. (cURus) | E60693 |
Nennspannung (Use group B / UL 1059) | 300 V |
Nennspannung (Use group C / UL 1059] | 300 V |
Nennspannung (Use group D / UL 1059) | 600 V |
Nennspannung (Use group F / UL 1059) | 744 V |
Nennstrom (Use group B / UL 1059) | 40,5 A |
Nennstrom (Use group C / UL 1059) | 40,5 A |
Nennstrom (Use group D / UL 1059) | 5 A |
Nennstrom (Use group F / UL 1059) | 40,5 A |
Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
Kriechstrecke, min. | 9,6 mm |
Luftstrecke, min. | 6,9 mm |
Verpackung | Box |
VPE Länge | 349 mm |
VPE Breite | 134 mm |
VPE Höhe | 40 mm |
IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
Hinweise |
|
Zulassung / Zertifikat / Konformitätsdokument | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59935) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1048680000) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
Broschüren |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
ETIM 6.0 | EC002637 |
ETIM 7.0 | EC002637 |
ETIM 8.0 | EC002637 |
ETIM 9.0 | EC002637 |
ECLASS 9.0 | 27-44-04-02 |
ECLASS 9.1 | 27-44-04-02 |
ECLASS 10.0 | 27-44-04-02 |
ECLASS 11.0 | 27-46-02-01 |
ECLASS 12.0 | 27-46-02-01 |
ECLASS 13.0 | 27-46-02-01 |
ECLASS 14.0 | 27-46-02-01 |
Zulassungen | ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) |
ROHS | Konform |
UL File Number Search | [UL Webseite](LINK/UL_search.html) |
Zertifikat-Nr. (cURus) | E60693 |
