Vlastnosti

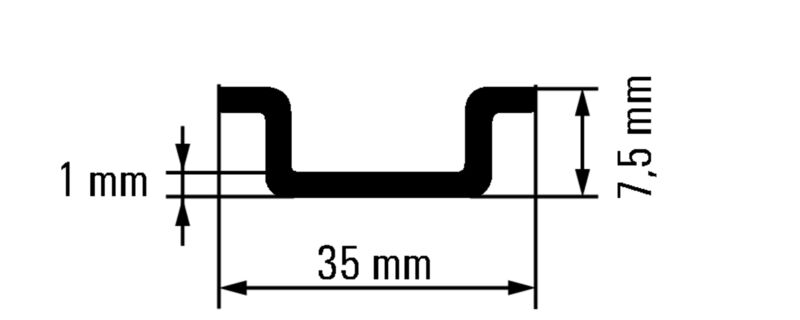

| Verze | Svorkovnicová lišta, Příslušenství, Ocel, pozinkovaný a pasivovaný, Šířka: 2000 mm, Výška: 35 mm, Hloubka: 7.5 mm |
| Číslo objednávky | 9300090000 |
| Typ | TS 35X7.5 2M/ST/SZ |
| GTIN (EAN) | 4032248387564 |
| Množství | 2 |
| Hloubka | 7,5 mm |
| Hloubka (v palcích) | 0,295 inch |
| Výška | 35 mm |
| Výška (v palcích) | 1,378 inch |
| Šířka | 2 000 mm |
| Šířka (v palcích) | 78,74 inch |
| Čistá hmotnost | 327,5 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Délka svorkovnicové lišty |
|
| Délka štěrbiny |
|
| Krátkodobý výdržný proud za sekundu podle IEC 60947-7-2 | 1,92 kA |
| Materiál | Ocel |
| Mezera mezi štěrbinami |
|
| Návod k instalaci | Přímá montáž |
| Odolnost proti zkratu odpovídá vodiči E-Cu | 16 mm² |
| Provedení povrchu | pozinkovaný a pasivovaný |
| Předděrovaná nosná lišta | Ne |
| Rozestup otvorů, vzdálenost mezi středy | 0 mm |
| Standardy | DIN EN 60715 |
| Tloušťka | 1 mm |
| Šířka štěrbiny |
|
| Informace o produktu | Din lišty s povrchovou úpravou Sendzimir mají omezenou odolnost proti korozi na vnějších a řezaných okrajích |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66813) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9300090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9300090000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:0642600000Obalová jednotka:50 ks
Klippon TB (Terminal Box), Upevňovací šroub, Materiál: Ocel
-
ID výrobku:1059000000Obalová jednotka:50 ks
Bočnice, Tmavě béžová, TS 35, V-2, Wemid, Šířka: 12 mm, 100 °C
-
ID výrobku:1061200000Obalová jednotka:50 ks
Bočnice, Tmavě béžová, TS 35, HB, Wemid, Šířka: 8 mm, 100 °C
-
ID výrobku:0258660000Obalová jednotka:20 ks
Bočnice, Béžová, TS 35, V-2, Wemid, Šířka: 16.5 mm, 100 °C
-
ID výrobku:0383530000Obalová jednotka:50 ks
Bočnice, Šedá, TS 35, V-0, Wemid, Šířka: 9 mm, 120 °C
-
ID výrobku:0383560000Obalová jednotka:50 ks
Bočnice, Béžová, TS 35, V-2, Wemid, Šířka: 8.5 mm, 100 °C
-
-
ID výrobku:0687900000Obalová jednotka:40 ks
Montážní podstavec na nosné liště, Stříbrná, Ocel, lesklý povrch, M 4, Šířka: 14 mm
-
-
-
-
-
ID výrobku:0295900000Obalová jednotka:50 ks
SAK řada, Šroub s vnitřním šestihranem, Šrouby, Počet pólů: 1
-
ID výrobku:0353500000Obalová jednotka:50 ks
SAK řada, Šroub s vnitřním šestihranem, Šrouby, Počet pólů: 1
-
ID výrobku:1567480000Obalová jednotka:100 ks
SAK řada, Šroub s vnitřním šestihranem, Šrouby, Počet pólů: 1
-
ID výrobku:1283470000Obalová jednotka:100 ks
Víko svorky, Tmavě béžová, Polypropylen, Výška: 37.5 mm, Šířka: 7 mm, Hloubka: 9 mm, HB
-
ID výrobku:0101700000Obalová jednotka:10 ks
Montážní podstavec na nosnou lištu, Stříbrná, Ocel, M 6, Šířka: 18 mm
-
ID výrobku:1286600000Obalová jednotka:10 ks
Montážní podstavec na nosnou lištu, Stříbrná, Ocel, M 5, Šířka: 18 mm
-
ID výrobku:0494920000Obalová jednotka:10 ks
Podpora přípojnice, Středně žlutá, 130 °C, Šířka: 40 mm, V-0, KrG, Přišroubováno
-
ID výrobku:1779100000Obalová jednotka:10 ks
Montážní podstavec na nosnou lištu, Stříbrná, Ocel, M 5, Šířka: 18 mm
-
ID výrobku:0164000000Obalová jednotka:10 ks
Montážní podstavec na nosnou lištu, Stříbrná, Ocel, M 6, Šířka: 18 mm
-
ID výrobku:0178100000Obalová jednotka:10 ks
Montážní podstavec na nosnou lištu, Stříbrná, Ocel, M 5, Šířka: 18 mm
-
ID výrobku:1610110000Obalová jednotka:10 ks
Montážní podstavec na nosnou lištu, Stříbrná, Ocel, without, Šířka: 18 mm
Je příslušenstvím
-
ID výrobku:8013120000Obalová jednotka:1 ks
Rozhraní, Zásuvný konektor podle DIN 41612, samice, 64C
-
ID výrobku:8050981001Obalová jednotka:1 ks
Rozhraní, Zásuvný konektor podle DIN 41612, samice, 32D
-
ID výrobku:0329860000Obalová jednotka:5 ks
Modul montážní skupiny, Počet signálů: 5
-
ID výrobku:0329761001Obalová jednotka:5 ks
Modul montážní skupiny, Počet signálů: 5
-
ID výrobku:0225161001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 16pólové, Šroubové připojení
-
ID výrobku:0224561001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 50 pólů, Šroubové připojení
-
ID výrobku:0225061001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 14 kontaktů, Šroubové připojení
-
ID výrobku:0224761001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 64 pólů, Šroubové připojení
-
ID výrobku:0224861001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 26 pólů, Šroubové připojení
-
ID výrobku:0224361001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 34 pólů, Šroubové připojení
-
ID výrobku:0224261001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 20 pólů, Šroubové připojení
-
ID výrobku:0224961001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 10pólové, Šroubové připojení
-
ID výrobku:0224461001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 40 pólů, Šroubové připojení
-
ID výrobku:0224661001Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 60 pólů, Šroubové připojení
-
ID výrobku:8537140000Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 40 pólů, Připojení s kotevní svorkou
-
ID výrobku:8537190000Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 10pólové, Připojení s kotevní svorkou
-
ID výrobku:8537180000Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 26 pólů, Připojení s kotevní svorkou
-
ID výrobku:8537110000Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 20 pólů, Připojení s kotevní svorkou
-
ID výrobku:8537130000Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 34 pólů, Připojení s kotevní svorkou
-
ID výrobku:8537150000Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 50 pólů, Připojení s kotevní svorkou
-
ID výrobku:8537200000Obalová jednotka:1 ks
Rozhraní, RSF, Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 14 kontaktů, Připojení s kotevní svorkou
