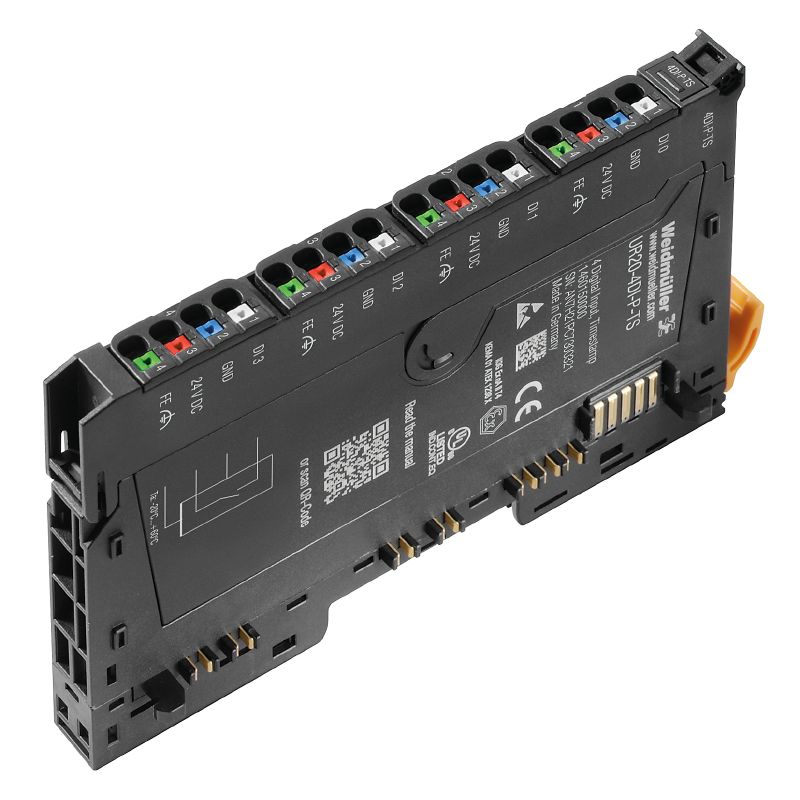

Изображение изделия
UR20-4DI-P-TS
Block diagram
UR20-4DI-P-TS
Connection diagram
UR20-4DI-P-TS
Объяснение сокращений

UR20-4DI-P-TS

Вынесенный модуль ввода-вывода, IP20, 4-канальный, Цифровые сигналы, Вход

№ продукта 1460150000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 13 Запасные части 2 Конструктивные элементы 2 Связанные продукты 15
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия цифровые вводы Данные соединения Общие данные Электропитание Системные данные Классификации Сертификаты

Основные данные для заказа

Версия
Вынесенный модуль ввода-вывода, IP20, 4-канальный, Цифровые сигналы, Вход
Заказ №
1460150000
Тип
UR20-4DI-P-TS
GTIN (EAN)
4050118266306
Кол.
1  Штука

Размеры и массы

Глубина
76  mm
Глубина (дюймов)
2,992  inch
Высота
120  mm
Высота (в дюймах)
4,724  inch
Ширина
11,5  mm
Ширина (в дюймах)
0,453  inch
Размеры крепежа, высота
128  mm
Масса нетто
87  g

Температуры

Температура хранения
-40 °C ... +85 °C
Рабочая температура
-20 °C ... +60 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8

цифровые вводы

Входной фильтр
возможность конфигурирования
Гистерезис
> 1 В
Диагностика модуля
Да
Диагностика отдельных каналов
Нет
Защита от переполюсовки
Да
Макс входящее напряжение
> 11 В
Мин входящее напряжение
<5 В
Питание датчика
Да
Питание датчика
  • мин.:
    0 mA
  • номин.:
    750 mA
  • макс.:
    8 000 mA
Разрешение метки времени
1  µs
Соединение датчика
2-проводн.
3-проводн.
3 провода + FE
Тип
Типы 1 и 3, EN 61131-2
Цифровые входы
4
Ширина даты в метке времени
16  Bit

Данные соединения

Сечение подключаемого провода, гибкого, макс. (AWG)
AWG 16
Сечение подключаемого провода, гибкого, мин. (AWG)
AWG 26
Сечение подключаемого провода, одножильного, макс. (AWG)
AWG 16
Сечение подключаемого провода, одножильного, мин.
0,14  mm²
Сечение подключаемого провода, одножильного, мин. (AWG)
AWG 26
Сечение подключаемого проводника, однопроволочного, макс.
1,5  mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
1,5  mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14  mm²

Общие данные

Вибростойкость
5 Гц ≤ F ≤ 8,4 Гц: амплитуда 3,5 мм в соответствии с IEC 60068-2-6
8,4 Гц ≤ F ≤ 150 Гц: ускорение 1 г в соответствии с IEC 60068-2-6
Влажность воздуха (процесс)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (транспортировка)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (хранение)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Давление воздуха (процесс)
≥ 795 гПа (высота ≤ 2000 м) в соответствии с DIN EN 61131-2
Давление воздуха (транспортировка)
От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2
Давление воздуха (хранение)
От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2
Испытательное напряжение
500  V
Категория перенапряжения
II
Класс пожаростойкости UL 94
V-0
Рейка
TS 35
Степень загрязнения
2
Ударная нагрузка
15 g более 11 мс, половина синусоидальной волны, в соответствии с IEC 60068-2-27

Электропитание

Защита от переполюсовки
Да
Напряжение питания
24 V DC +20 %/ -15 %
от системной шины
Потребляемый ток от IВХ. (соответствующий сегмент электропитания)
10 мА + нагрузка
Потребляемый ток от Iсист., тип.
8 мА

Системные данные

Вид модуля
Цифровой модуль ввода
Возможное соединение
2 провода
3 провода
3 провода FES
1 провод
Гальваническая развязка
500 В пост. тока между контурами тока
Интерфейс
Системная шина U-remote
Протокол полевой шины
PROFINET IRT
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
POWERLINK
Скорость передачи системной шины, макс.
48  Mbit

Классификации

ETIM 6.0
EC001599
ETIM 7.0
EC001599
ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 9.0
27-24-26-04
ECLASS 9.1
27-24-26-04
ECLASS 10.0
27-24-26-04
ECLASS 11.0
27-24-26-04
ECLASS 12.0
27-24-26-04
ECLASS 13.0
27-24-26-04
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319212/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319247/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319220/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319224/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197
Номер сертификата (cULusEX)
E223527
