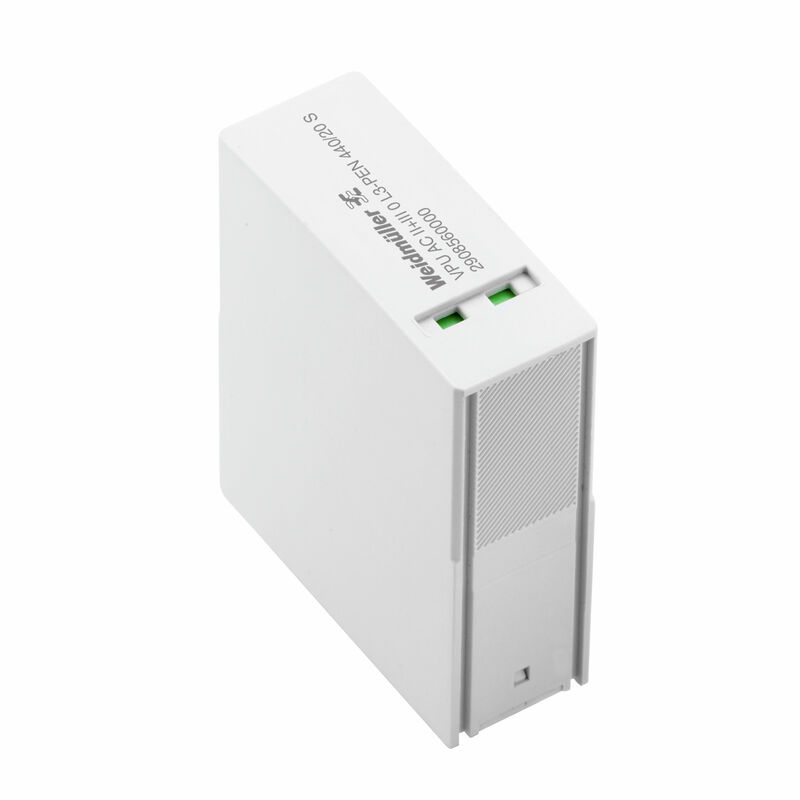

VPU AC II+III 0 L3-PEN 440/20 S
VPU AC II+III 0 L3-PEN 440/20 S
Simbolo elettrico
Schematic circuit diagram

VPU AC II+III 0 L3-PEN 440/20 S

Scaricatore di sovratensioni, Bassa tensione, Scaricatore di ricambio, TN-S, TT

N. articolo 2908560000
Download foglio dati Download dei prodotti
Accessori 1 È accessorio di 2 Prodotti correlati 3
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di collegamento serraggio remoto General data Coordination de l'isolation selon EN 50178 Rated data IEC / EN Dati di collegamento Dati elettrici Dati generali Garanzia Nota importante Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Verze
Scaricatore di sovratensioni, Bassa tensione, Scaricatore di ricambio, TN-S, TT
Číslo objednávky
2908560000
Typ
VPU AC II+III 0 L3-PEN 440/20 S
GTIN (EAN)
4099986190986
CPZ
1 Pezzo

Dimensioni e pesi

Hloubka
54 mm
Profondità (pollici)
2,126 inch
Výška
45,3 mm
Altezza (pollici)
1,783 inch
Šířka
18 mm
Larghezza (pollici)
0,709 inch
Peso netto
61,5 g

Temperature

Okolní teplota
-40 °C…85 °C
Provozní teplota
-40 °C...85 °C
Umidità
Umidità rel. 5 - 95%

Conformità ambientale del prodotto

Stav souladu se směrnicí RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati di collegamento serraggio remoto

Tipo di collegamento
PUSH IN

General data

Altitudine di esercizio
≤ 2000 m
≤ 4000 m
Classe d'infiammabilità UL 94
V-0
Colori
회색
Forma
Custodie portacomponenti; 1 TE
Insta IP20
Grado di protezione
IP20 installato
Guida equipaggiata
TS 35
Indicatore ottico di funzionamento
verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
Segmento
Ripartizione di energia
Versione
Scaricatore di ricambio

Coordination de l'isolation selon EN 50178

Classe di sovratensione
III
Grado di lordura
2

Rated data IEC / EN

Campo di frequenze, max.
60 Hz
Campo di frequenze, min.
50 Hz
Classe a norma IEC 61643-11
Type II
Type III
Classe di prescrizionesecondo EN 61643-11
T2
T3
Contatto di segnalazione
Nie
Corrente di scarica (tipo III)
3 kA
Corrente di scarica Imax. (8/20µs) filo-PE
20 kA
Corrente di scarica In (8/20 µs) filo-PE
10 kA
Corrente nominale di cortocircuito ISCCR
25 kA
Livello di protezione Up a IN (N-PE)
≤ 1,5 kV
Livello di protezione Up con IN (L/N-PE)
≤ 1,7 kV
≤ 1,4 kV
Norme
IEC 61643-11
EN 61643-11
Numero di poli
1
Prefusibile integrato
No
Protezione
Nessun fusibile necessario ≤ 100 A gG
Rete a bassa tensione
TN-S
TT
Sovratensione combinata UOC
6 kV
Sovratensione temporanea - TOV
440 V
Tempo di reazione / tempo di fallback
≤ 25 ns
Tensione nominale (AC)
230 V
Tensione permanente massima, Uc (AC)
440 V
Tipo di tensione
AC
Livello di protezione Up a IN (L-PE) (tipo III)
≤1 kV

Dati di collegamento

Lunghezza di spellatura
13 mm
Sezione trasversale di collegamento del conduttore PE, rigida, max.
35 mm²
Sezione trasversale di collegamento del conduttore PE, semirigida, max.
35 mm²
Tecnica di collegamento cavi
Collegamento a vite
Tipo di collegamento
Collegamento a vite
Délka odizolování, jmenovité připojení
15 mm
Sezione di collegamento cavo, rigido, min.
2,5 mm²
Sezione di collegamento cavo, rigido, max.
10 mm²
Sezione di collegamento cavo, flessibile, min.
2,5 mm²
Sezione di collegamento cavo, flessibile, max.
25 mm²
Sezione di collegamento, semirigida, min.
2,5 mm²
Sezione di collegamento, semirigida, max.
10 mm²

Dati elettrici

Tipo di tensione
AC

Dati generali

Numero di poli
1
Grado di protezione
IP20 installato
Colori
grigio

Garanzia

Periodo
5 anni

Nota importante

Informace o produktu
Per l'uso in applicazioni DC, usare il fusibile SIBA Tipo NH2XL aR/aSF DC 1500 V

Classificazioni

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
