Vlastnosti
| Verze | Přepěťová ochrana, Nízké napětí, s dálkovým kontaktem, Jednofázový |
| Číslo objednávky | 1351650000 |
| Typ | VPU III R 230V/6KV AC |
| GTIN (EAN) | 4050118158496 |
| Množství | 1 ks |
| Hloubka | 71,5 mm |
| Hloubka (v palcích) | 2,815 inch |
| Výška | 102 mm |
| Výška (v palcích) | 4,016 inch |
| Šířka | 18 mm |
| Šířka (v palcích) | 0,709 inch |
| Čistá hmotnost | 77 g |
| Skladovací teplota | -40 °C...70 °C |
| Provozní teplota | -40 °C...70 °C |
| Vlhkost | Rel. vlhkost 5–95 % |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Délka odizolování | 5 mm |
| Max. krouticí moment | 0,5 Nm |
| Průřez pro připojené vodiče, pevné jádro, max. | 1,5 mm² |
| Průřez pro připojené vodiče, pevné jádro, min. | 0,2 mm² |
| Typ připojení | Šroubové připojení |
| Barevný | Oranžová |
| Design |
Instalační kryt; 1TE
Insta IP 20 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Lišta | TS 35 |
| Optický funkční displej |
Zelená LED = OK
Červená LED = svodič je vadný – vyměňte ho vyměňte |
| Segment | Rozvod elektrické energie |
| Stupeň krytí | IP20 |
| Verze | s dálkovým kontaktem |
| Kategorie rázového napětí | II |
| Závažnost znečištění | 2 |
| Dočasné přepětí (nadměrné napětí) - TOV | 438 V |
| Frekvence napájecí sítě při 250 Vmax | 50...60 Hz |
| Jmenovité napětí (AC) | 230 V |
| Jmenovitý proud IN | 16 A |
| Kategorie požadavků podle normy IEC 61643-11 | Typ III |
| Kombinovaný puls UOC | 6 kV |
| Koordinace energie (≤10 m) |
Typ II
Typ III |
| Max. trvalé napětí, Uc (AC) | 300 V |
| Pojistka | 16 A |
| Počet pólů | 1 |
| Proud I vodičem PEPE | 30 µA |
| Signalizační kontakt | 250 V 10 A 1 NC |
| Standardy |
IEC 61643-11
EN 61643-11 |
| Stupeň krytí Up při IN (L/N-PE) | ≤ 1,8 kV |
| Svodový proud při Un | 30 µA |
| Síť o nízkém napětí | Jednofázový |
| Typ napětí | AC |
| Třída požadavků podle normy EN 61643-11 | T3 |
| Zatížitelnost zkratovým proudem ISCCR | 1,5 kA |
| Čas odezvy | ≤ 100 ns |
| Délka odizolování | 7 mm |
| Typ připojení | Šroubové připojení |
| Délka odizolování, jmenovité připojení | 7 mm |
| Utahovací moment, min. | 0,4 Nm |
| Utahovací moment, max. | 0,5 Nm |
| Rozsah sevření, jmenovité připojení | 2,5 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Upínací rozsah, max. | 2,5 mm² |
| Průřez vodiče, pevný, min. | 0,13 mm² |
| Průřez vodiče, pevný, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 0,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 2,5 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 2,5 mm² |
| Typ napětí | AC |
| Počet pólů | 1 |
| Stupeň krytí | IP20 |
| Barevný | Oranžová |
| Časový interval | 5 let |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86281) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61316) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1351650000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1351650000) |
| Specifikací zakázky |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| Uživatelská dokumentace | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35657) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

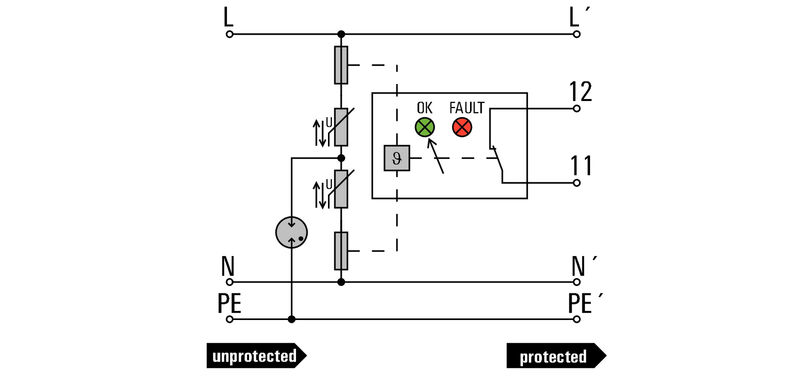

| Dlouhá specifikace | Přepěťová ochrana podle požadavků třídy III v souladu s IEC 61643-11, EN 61643-11:2013. Svodič slouží jako přepěťová ochrana a používá se v aplikacích v souladu s IEC 61643-12. Svodič se instaluje v blízkosti zařízení, které potřebuje ochranu ve standardní instalaci / krytu rozvaděče. VPU III R 230 V obsahuje uzemnění mezi fází a nulovým vodičem. Obsahuje tepelné oddělovací zařízení na varistoru. Pokud je již ochrana nefunkční, změní se barva LED ze zelené na červenou. Funkční stav se také zobrazuje pomocí beznapěťového signálního kontaktu (rozpínací kontakt). Jmenovité napětí: 230 V AC vstup/max. (8/20 µs): 3 kA třída ochrany < 1,8 kV zatěžovací proud II: 16 A telekomunikační výstup: rozpínací kontakt: 250 V/0,5 A 48 V DC/0,1 A, typ: Weidmüller VPU III R 230 V, objednací číslo 1351650000 nebo odpovídající |
| Krátká specifikace | Svodič třídy III s Uoc: 6 kV vhodný pro systémy se síťovým napětím 230 VAC. Stupeň ochrany < 1,8 kV. S pomocným kontaktem poruchy, typ: Weidmüller VPU III R 230 V/6 kV, objednací číslo 1351650000 nebo odpovídající |
| Schválení |   |
| ROHS | Shoda |
