Vlastnosti
| Verze | Ochrana přístrojů a řídicích jednotek před přepětím, Ochrana proti rázovému napětí k měření a kontrole, UP(L/N-PE) ≤ 1 900 V |
| Číslo objednávky | 1064040000 |

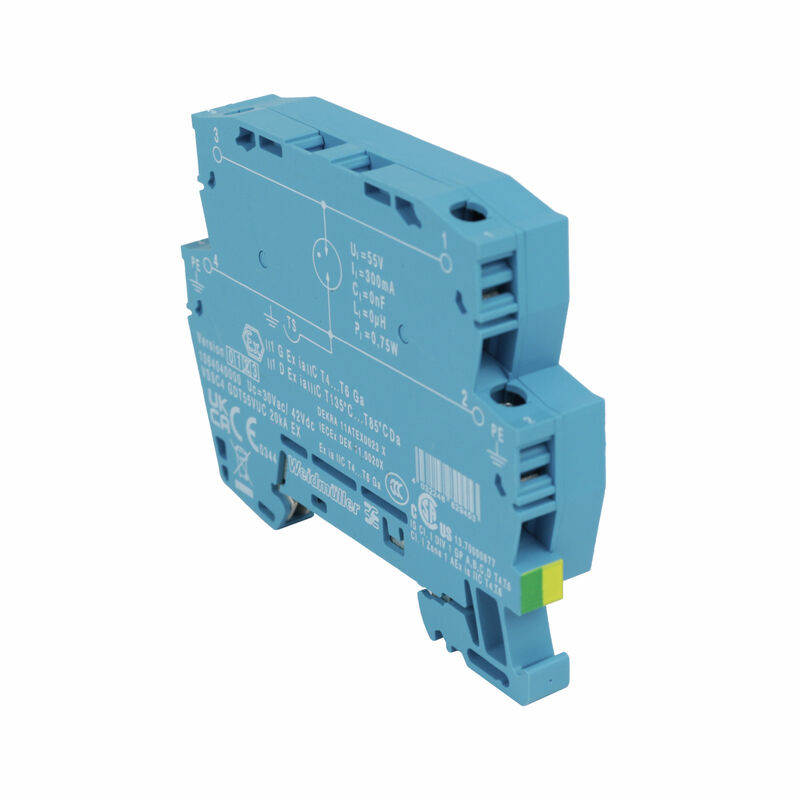

| Typ | VSSC4 GDT55VUC 20KA EX |
| GTIN (EAN) | 4032248829453 |
| Množství | 1 ks |
| Hloubka | 58,5 mm |
| Hloubka (v palcích) | 2,303 inch |
| Výška | 76 mm |
| Výška (v palcích) | 2,992 inch |
| Šířka | 12,4 mm |
| Šířka (v palcích) | 0,488 inch |
| Čistá hmotnost | 36,4 g |
| Skladovací teplota | -40 °C...80 °C |
| Provozní teplota | -40 °C...70 °C |
| Vlhkost | 5...96 % |
| SIL v souladu s IEC 61508 | 3 |
| MTTF | 11 416 a |
| SFF | 100 % |
| λges | 10 |
| PFH v 1*10-9 za hodinu | 0 |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| ATEX - označování prachu | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - označování plynu | II 1 G Ex ia IIC T4… T6 Ga |
| IECEx - označování prachu | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - označování plynu | II 1 G Ex ia IIC T4… T6 Ga |
| Příkon, max. PI | 0,75 W |
| Vstupní napětí, max. Ui | 55 V |
| Vnitřní výkon, max. CI | 0 nF |
| Interní induktance, max. LI | 0 µH |
| Teplotní třída T4/135°C (-40°C ... +120 °C) li | 300 mA |
| Teplotní třída T5/100°C (-40 ° C ... +85 °C) li | 300 mA |
| Teplotní třída T6/85°C (-40 ° C ... +70 °C) li | 300 mA |
| Interní induktance, max. LI | 0 µH |
| Plyn, třída C | IIB |
| Plyn, třída D | IIA |
| Plyn, třídy A, B | IIC |
| Vnitřní výkon, max. CI | 0 nF |
| Vstupní napětí, max. Ui | 55 V |
| Vstupní proud, max. II | 300 mA |
| Barevný | Světle modrá |
| Design | Svorka |
| Izolační funkce | Ne |
| Klasifikace hořlavosti UL 94 | V-0 |
| Lišta | TS 35 |
| Optický funkční displej | Ne |
| Segment | Měření a regulace |
| Stupeň krytí | IP20 |
| Verze | Ochrana proti rázovému napětí k měření a kontrole |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 2 |
| Dielektrická síla při FG proti PE | ≥ 500 V |
| Jmenovité napětí (AC) | 55 V |
| Jmenovité napětí (DC) | 80 V |
| Jmenovitý proud IN | 300 mA |
| Kapacita nulování pulzů | ≤ 20 ms |
| Kapacitní odpor | 4,65 pF |
| Kategorie požadavků podle normy IEC 61643-21 |
C2
C3 D1 |
| Max. trvalé napětí, Uc (AC) | 55 V |
| Max. trvalé napětí, Uc (DC) | 38 V |
| Objemový odpor | <0.1 Ω |
| Počet pólů | 1 |
| Proudová zatížitelnost při rázovém proudu C2 | 5 kA 8/20 μs |
| Proudová zatížitelnost při rázovém proudu C3 | 100 A 10/1000 μs |
| Proudová zatížitelnost při rázovém proudu D1 | 2,5 kA 10/350 μs |
| Přetížení – režim selhání | Mód 2 |
| Standardy |
IEC61643-21:2009
DIN EN 60079-0.2009 DIN EN 60079-26:2007 DIN EN 61241-11:2006 |
| Stupeň ochrany UP (typ.) | ≤ 1 900 V |
| Testovací zkušební proud Iimp (10/350 µs) | 2,5 kA |
| Typ napětí | AC/DC |
| Vstupní napětí, max. Ui | 55 V |
| Vybíjecí proud Imax. (8/20 µs) vodič-PE | 20 kA |
| Vybíjecí proud In (8/20 µs) vodič-PE | 5 kA |
| Vybíjecí proud, max. (8/20 µs) | 20 kA |
| GOST certifikát | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Délka odizolování | 10 mm |
| Typ připojení | Šroubové připojení |
| Utahovací moment, min. | 0,5 Nm |
| Utahovací moment, max. | 0,8 Nm |
| Upínací rozsah, min. | 0,5 mm² |
| Upínací rozsah, max. | 4 mm² |
| Průřez vodiče, pevný, min. | 0,5 mm² |
| Průřez vodiče, pevný, max. | 6 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 0,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Typ napětí | AC/DC |
| Počet pólů | 1 |
| Stupeň krytí | IP20 |
| Barevný | Světle modrá |
| ATEX - označování prachu | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - označování plynu | II 1 G Ex ia IIC T4… T6 Ga |
| Osvědčení ATEX | [ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf) |
| Osvědčení IEC Ex | [11ATEX0023X](PDF/VSSC_IECEx DEK 11.0020x.pdf) |
| IECEx - označování prachu | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - označování plynu | II 1 G Ex ia IIC T4… T6 Ga |
| Certifikát cUL | [cUL Certificate](pdf/VSSC.PDF) |
| Informace o produktu | Režim 2: Uveďte, kde byla část JPD omezující napětí zkratovaná kvůli velmi nízké impedanci v rámci JPD. Linka je nefunkční, ale měřicí zařízení je stále chráněné prostřednictvím zkratování. |
| Osvědčení/Certifikát/Prohlášení o shodě |
[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313324)
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_153538) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86288) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49225) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1064040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1064040000) |
| Uživatelská dokumentace |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338)
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_49596) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Dlouhá specifikace | Propojovací svorkovnice, 12,4 mm široká s výbojkou mezi signální linkou a montážní lištou, kontaktní základnou TS 35. Ochránit lze jiskrově bezpečný signál s max. 0,3 A. Když se svorka zapojí, součastně se vytvoří elektrický kontakt mezi montážní lištou (zemí) a referenčním potenciálem (zemí) ochranného obvodu ve svorce. Vizuální identifikace svorkovnice podle typu chráněného spínání a úrovně napětí. Svorkovnici lze popsat nebo označit. Vhodné pro aplikace ATEX. Testováno pro Ex zónu, ochrana proti vznícení typu: Ex ia IIC / Ex iaD |
| Krátká specifikace | Propojovací svorkovnice s výbojkou mezi signální linkou a montážní lištou, kontaktní základnou TS 35. Verze: 55 V UC. Vhodné pro aplikace ATEX. |
| Schválení |       |
| ROHS | Shoda |
