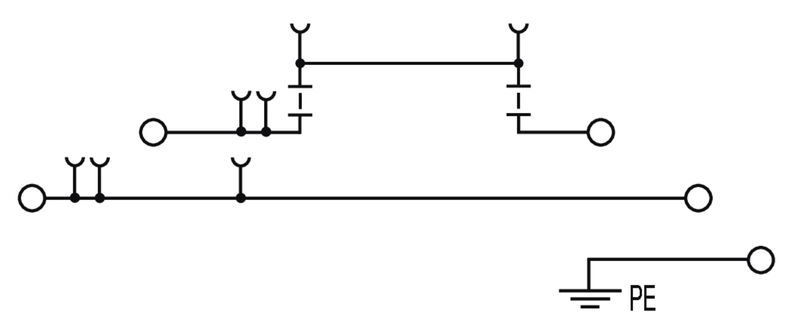

W2T 4 DTCA-FT-PE BK
W2T 4 DTCA-FT-PE BK

W2T 4 DTCA-FT-PE BK

Zkušební odpojovací svorka, Šroubové připojení, černá, 4 mm², 28 A, 500 V, Počet připojení: 5, Počet úrovní: 3

ID výrobku 3019360000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 104 Příbuzné výrobky 10
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění svorkou (jmenovité připojení) Odpojovací svorkovnice Všeobecně Uzemnění - jmenovité údaje Data hodnocení Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
Zkušební odpojovací svorka, Šroubové připojení, černá, 4 mm², 28 A, 500 V, Počet připojení: 5, Počet úrovní: 3
Číslo objednávky
3019360000
Typ
W2T 4 DTCA-FT-PE BK
GTIN (EAN)
4099986930612
Množství
50  ks

Rozměry a hmotnosti

Hloubka
72,5  mm
Hloubka (v palcích)
2,854  inch
Výška
106,5  mm
Výška (v palcích)
4,193  inch
Šířka
6,1  mm
Šířka (v palcích)
0,24  inch
Čistá hmotnost
38,069  g

Teploty

Trvalá provozní teplota, min.
-60  °C
Trvalá provozní teplota, max.
130  °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Údaje materiálu

Materiál
Wemid
Barevný
černá
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
3
Počet úrovní
3
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
Lišta
TS 35
N-funkce
Ne
PE funkce
Ano
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Příchytka
Ano
Typ montáže
TS 35
Typ upevnění
TS 35
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.
1,5  mm²
Dvojdutinka, max.
0,5  mm²
Délka odizolování
8  mm
Měřidlo podle IEC 60947-1
A3
Počet připojení
5
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 24
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,25  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,25  mm²
Průřez připojení vodiče, pevné jádro, max.
6  mm²
Průřez připojení vodiče, pevné jádro, min.
0,25  mm²
Průřez připojení vodičů, jemně splétané, max.
6  mm²
Průřez připojení vodičů, jemně splétané, min.
0,5  mm²
Průřez připojení vodičů, jemně stáčené, max.
6  mm²
Průřez připojení vodičů, jemně stáčené, min.
0,25  mm²
Průřez připojení vodičů, splétané, max.
6  mm²
Průřez připojení vodičů, splétané, min.
0,25  mm²
Směr připojení
na straně
Svěrný šroub
M 3
Typ připojení
Šroubové připojení
Typ připojení 2
Šroubové připojení
Upínací rozsah, max.
6  mm²
Upínací rozsah, min.
0,25  mm²
Utahovací moment, max.
0,8  Nm
Utahovací moment, min.
0,5  Nm
Velikost nože
0,6 x 3,5 mm

Odpojovací svorkovnice

Drážky
otočné
Integrovaná testovací zdířka
Ne
Příčné odpojení
lze zapojit

Všeobecně

Lišta
TS 35
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 24

Uzemnění - jmenovité údaje

Funkce PEN
Ne

Data hodnocení

Jmenovitý průřez
4  mm²
Jmenovité napětí
500  V
Jmenovitý proud
28  A
Proud při maximu vodičů
28  A
Vnitřní odpor podle IEC 60947-7-x
3  mΩ
Jmenovité impulzní výdržné napětí
6 kV
Kategorie rázového napětí
III
Závažnost znečištění
3

Klasifikace

ETIM 6.0
EC000902
ETIM 7.0
EC000902
ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 9.0
27-14-11-26
ECLASS 9.1
27-14-11-26
ECLASS 10.0
27-14-11-26
ECLASS 11.0
27-14-11-26
ECLASS 12.0
27-14-11-26
ECLASS 13.0
27-25-01-09
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09

Osvědčení

ROHS
Shoda
