Vlastnosti
| Verze | Svorka pojistky, Šroubové připojení, černá, 4 mm², 6.3 A, 150 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, G-Si. 5 x 20 |
| Číslo objednávky | 2561970000 |

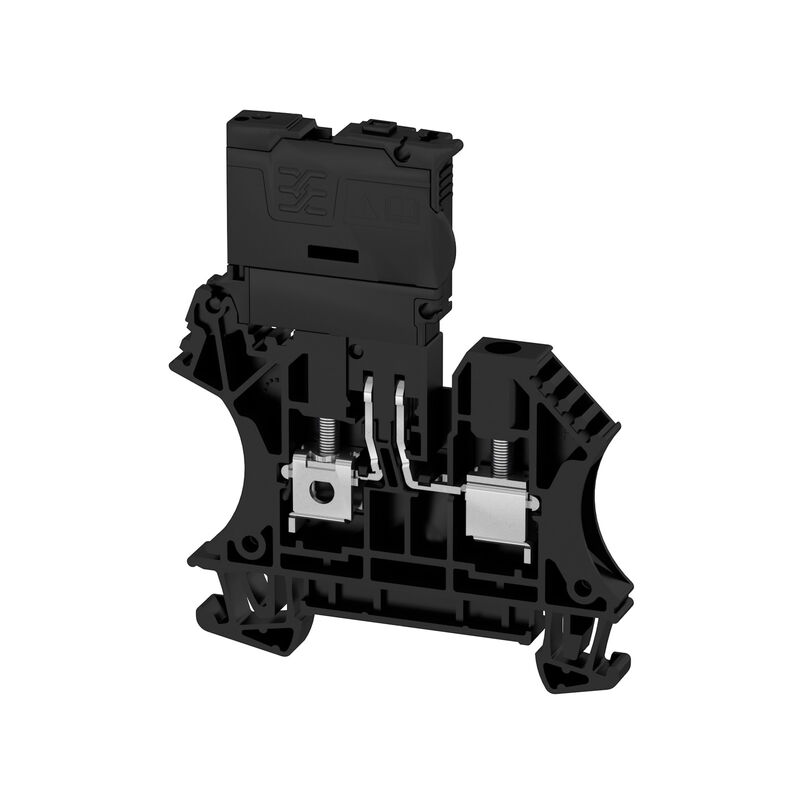

| Typ | WFS 4 60-150V |
| GTIN (EAN) | 4050118570441 |
| Množství | 50 ks |
| Hloubka | 75 mm |
| Hloubka (v palcích) | 2,953 inch |
| Hloubka včerně DIN lišty | 75,5 mm |
| Výška | 62,5 mm |
| Výška (v palcích) | 2,461 inch |
| Šířka | 6,1 mm |
| Šířka (v palcích) | 0,24 inch |
| Čistá hmotnost | 17,655 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | černá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | TÜV20ATEX8502U |
| Č. osvědčení (IECEX) | IECEXTUR20.0014U |
| Průřez vodiče max. (ATEX) | 6 mm² |
| Průřez vodiče max. (IECEX) | 6 mm² |
| Verze |
Šroubové připojení
Izolátor pojistky |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min. | 0,5 mm² |
| Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max. | 1,5 mm² |
| Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, max. | 1,5 mm² |
| Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, min. | 0,5 mm² |
| Otevřené strany | pravá |
| Typ montáže | Příchytka |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 13 mm |
| Měřidlo podle IEC 60947-1 | A4 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 10 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 4 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 4 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 6 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 6 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 3 |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 6 mm² |
| Upínací rozsah, min. | 0,22 mm² |
| Upínatelný vodič |
|
| Utahovací moment, max. | 0,6 Nm |
| Utahovací moment, min. | 0,5 Nm |
| Velikost nože | 0,6 x 3,5 mm |
| Úroveň krouticího momentu s elektrickým šroubovákem DMS | 2 |
| Průřez vodiče max. (CSA) | 10 AWG |
| Průřez vodiče min. (CSA) | 22 AWG |
| Velikost napětí B (CSA) | 300 V |
| Velikost napětí D (CSA) | 300 V |
| Velikost proudu B (CSA) | 10 A |
| Velikost proudu D (CSA) | 10 A |
| Č. osvědčení (CSA) | 200039-1057876 |
| Proud | 6,3 A |
| Typ napětí ukazatele | AC/DC |
| Displej | LED |
| Držák pojistky (držák kazety) | otočné |
| Kazetová pojistka | G-Si. 5 x 20 |
| Leakage current, max. | 0,5 mA |
| Proud | 6,3 A |
| Provozní napětí, max. | 150 V |
| Typ napětí ukazatele | AC/DC |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 10 |
| Průřez propojení AWG, min. | AWG 26 |
| Standardy | IEC 60947-7-3 |
| Jmenovitý průřez | 4 mm² |
| Jmenovité napětí | 150 V |
| Jmenovité napětí k sousední svorce | 400 V |
| Jmenovité DC napětí | 150 V |
| Jmenovitý proud | 6,3 A |
| Proud při maximu vodičů | 6,3 A |
| Standardy | IEC 60947-7-3 |
| Vnitřní odpor podle IEC 60947-7-x | 1 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,02 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (cURus) | 10 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 22 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 10 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 22 AWG |
| Velikost napětí B (cURus) | 300 V |
| Velikost napětí D (cURus) | 300 V |
| Velikost proudu B (cURus) | 10 A |
| Velikost proudu D (cURus) | 10 A |
| Č. osvědčení (cURus) | E60693 |
| Informace o produktu | Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce |
