Vlastnosti

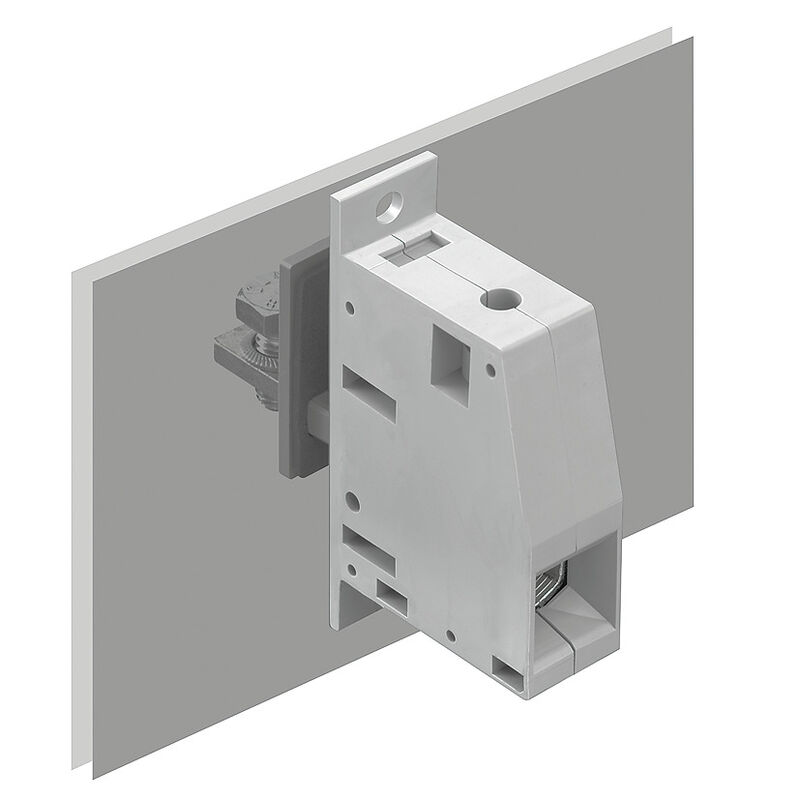

| Verze | OMNIMATE Power - řada WGK, Svorka s průchodkou, Jmenovitý průřez: 95 mm², Šroubové připojení, Wemid (PA), Šedá, Přímá montáž, Průchodka (pouzdro) |
| Číslo objednávky | 1937130000 |
| Typ | WGK 95F VP GY BX |
| GTIN (EAN) | 4032248664726 |
| Množství | 10 ks |
| Údaje výrobku |
IEC: 1000 V / 232 A / 35 - 95 mm² UL: 600 V / 230 A / AWG 4 - AWG 4/0 |
| Balení | Box |
| Výška | 74 mm |
| Výška (v palcích) | 2,913 inch |
| Nejvyšší nebo nejnižší verze | 74 mm |
| Šířka | 25 mm |
| Šířka (v palcích) | 0,984 inch |
| Délka | 27,4 mm |
| Délka (v palcích) | 1,079 inch |
| Čistá hmotnost | 185,2 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Power - řada WGK |
| Metoda připojení vodiče | Kabelové oko: kruhový kabel / plochá koncovka |
| Směr výstupu vodiče | 180° |
| Počet pólů | 1 |
| Množství řady kolíků | 1 |
| Vybavuje zákazník | Ne |
| Utahovací moment, min. | 15 Nm |
| Utahovací moment, max. | 20 Nm |
| Svěrný šroub | M8/šestihran |
| Délka odizolování | 27 mm |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP 20 |
| Stupeň krytí | IP20 |
| Typ připojení 1 | Upínací konzola |
| Typ připojení 2 | Šroubové připojení |
| Izolační materiál | Wemid (PA) |
| Barevný | Šedá |
| Barevný graf (podobné) | RAL 7035 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Teplotní rozsah, instalace, min. | -25 °C |
| Teplotní rozsah, instalace, max. | 120 °C |
| Upínací rozsah, min. | 35 mm² |
| Upínací rozsah, max. | 95 mm² |
| Průřez propojení AWG, min. | AWG 4 |
| Průřez propojení AWG, max. | AWG 4/0 |
| Pevné, min. H05(07) V-U | 35 mm² |
| Pevné, max. H05(07) V-U | 95 mm² |
| Stočené, min. H07V-R | 35 mm² |
| Stočené, max. H07V-R | 95 mm² |
| Pružné, min. H05(07) V-K | 35 mm² |
| Pružné, max. H05(07) V-K | 95 mm² |
| dutinkou s plastovým límcem, , DIN 46228 pt 4, min. | 35 mm² |
| dutinkou s plastovým límcem, DIN 46228 pt 4, max. | 95 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, min. | 35 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, max. | 95 mm² |
| Referenční text |
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P) |
| testováno podle normy | IEC 60664-1 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 232 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 232 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 1 000 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 8 kV |
| Institut (CSA) | CSA |
| Č. osvědčení (CSA) | 200039-1830694 |
| Jmenovité napětí (aplikační skupina B / CSA) | 600 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 600 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 300 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 230 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 230 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 10 A |
| Průřez vodiče AWG, min. | AWG 4 |
| Průřez vodiče AWG, max. | AWG 4/0 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 600 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 600 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 300 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 230 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 230 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 10 A |
| Průřez vodiče, AWG, min. | AWG 4 |
| Průřez vodiče, AWG, max. | AWG 4/0 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení | Box |
| Délka VPE | 271 mm |
| Šířka VPE | 117 mm |
| Výška VPE | 99 mm |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100377) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1937130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1937130000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC001283 |
| ETIM 7.0 | EC001283 |
| ETIM 8.0 | EC001283 |
| ETIM 9.0 | EC001283 |
| ECLASS 9.0 | 27-14-11-34 |
| ECLASS 9.1 | 27-14-11-34 |
| ECLASS 10.0 | 27-14-11-34 |
| ECLASS 11.0 | 27-14-11-34 |
| ECLASS 12.0 | 27-14-11-34 |
| ECLASS 13.0 | 27-14-11-34 |
| ECLASS 14.0 | 27-14-11-34 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
